7.2.1　仪器设备

1.地质雷达主机

地质雷达主机（图7-1a）是整个雷达系统的控制单元，通过计算机发出具体探测指令，控制发射天线和接收天线，以实现探测目的。

2.屏蔽天线

屏蔽天线通过电缆与雷达主机连接，其中，发射天线根据雷达主机的指令，将一定频率的电信号转换为电磁波信号，向被探测介质前方传播，而接收天线将接收到的电磁波反射信号转换成电信号，并以数字信息方式进行存储。天线的常用频率有100 MHz，400 MHz及900 MHz（图7-1a，b，c）。

3.测距轮

测距轮（图7-1b）与天线直接连接或与天线构成整体，用于实时读取天线移动的距离，可结合打标的实际距离确定雷达探测的具体里程位置。

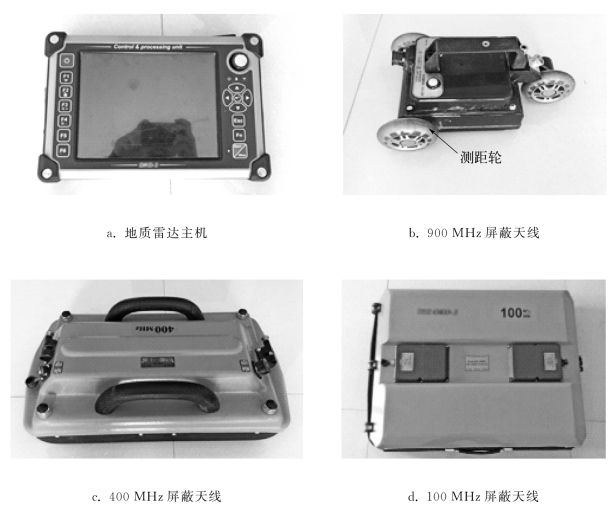

图7-1　地质雷达实物图
