1.4.1 振弦式土压力盒和孔压计标定实验成果整理
振弦式土压力盒或孔压计所受压力P 与其输出的钢弦频率值f 的关系为
式中 P——振弦式传感器所受的压力（MPa）；
fi——振弦式传感器各级受压后钢弦的频率（Hz）；
f0——振弦式传感器未受压时钢弦的频率，即初始输出频率（Hz）；
K——标定系数（MPa/Hz2）。
振弦式传感器的标定即通过测试土压力盒或孔压计未加压时的输出频率f0和一系列压力与频率数据组（Pi-fi），进行线性回归求得标定系数K。
可按以下步骤进行成果整理：
（1）计算各级荷载下输出频率fi 与初始输出频率f0 的平方差x，即
（2）按式（1-4）进行线性回归，绘制标定曲线（图1-5），分别求出加载时与卸载时对应的标定系数K。
（3）比较加载时与卸载时标定系数K 的差异，并分析原因。

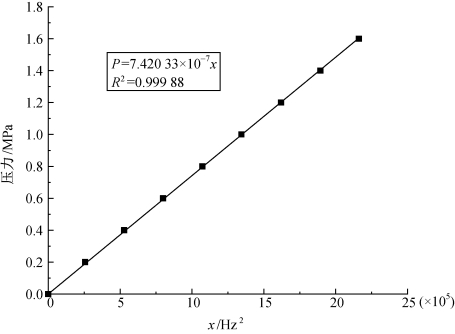

图1-5 振弦式土压力盒标定曲线
