1.测斜仪

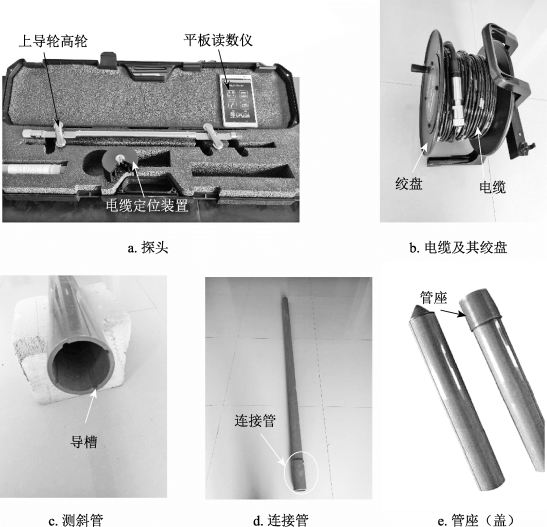

（1）探头（图3-1a）。探头内含测斜传感元件，一般采用伺服加速度计。

（2）读数仪（图3-1a）。一般分为有线数据采集和无线数据采集两种。其中，有线采集时，探头和读数仪通过电缆直接连接来实现，而无线采集时，探头和读数仪（平板电脑）一般通过蓝牙无线连接来实现。

（3）电缆及其绞盘（图3-1b）。电缆上设有深度标记，深度间隔一般为50cm，其中第一个深度标记距离探头上导轮50cm。电缆绞盘可为探头供电，并实现探头和读数仪之间的数据传输。

（4）电缆定位装置（图3-1a）。可用于测量时稳定电缆及探头。

图3-1　仪器设备实物图

2.附属设备

（1）测斜管（图3-1c）。一般采用PVC管，管内壁设有4条导槽或滑动槽，各槽相隔90°；国产测斜管尺寸多为内径φ58mm，外径φ70mm，单根长度一般为2m；通常需要与连接管、管座及管盖配合使用。

（2）连接管（图3-1d）。一般采用PVC 管，内径为φ70mm，外径为φ82mm，长度通常为300mm。

（3）管座（图3-1e）。位于测斜管底端，与管外径匹配，防止泥沙从管底端进入管内的安全护盖。

（4）管盖（图3-1e）。用于保护测斜管管口，防止杂物从管口掉入管内，影响正常观测。管盖也由聚氯乙烯材料制成，其外形尺寸一般与管座相同。
