通过对结核分枝杆菌感染和未感染的细胞进行透射电镜和扫描电镜对细胞超微结构进行观察，结构显示正常巨噬细胞表面微绒毛丰富，细胞膜及细胞核结构完整，有突触并且贴壁完好，而坏死的巨噬细胞表面微绒毛消失，细胞膜破裂，细胞器逸散，细胞结构不完整（图6-3）。并且在不同视野下看到BCG 处理的坏死细胞数量远高于对照。

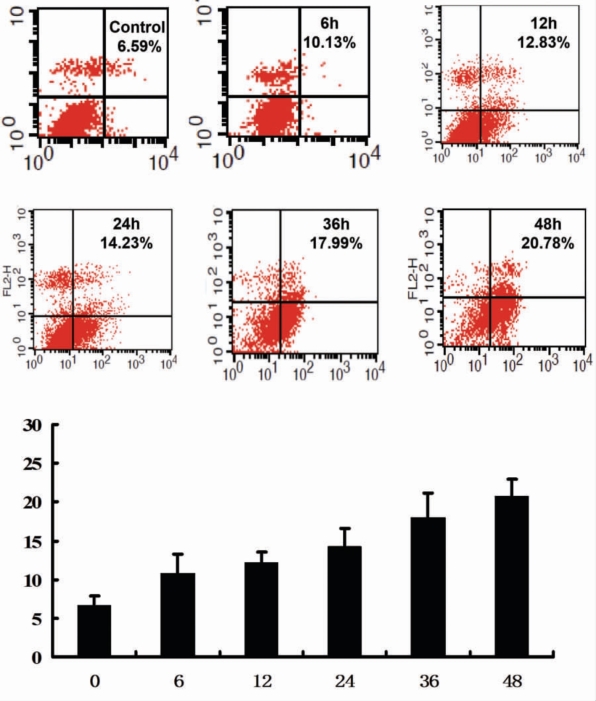

图6-2 BCG 不同感染时间对RAW264.7 细胞坏死率的影响
图6-3 正常与坏死细胞的透射电镜与扫描电镜图
