3.1.5  BIM模型管线碰撞问题与解决措施

此外，也可以使用BIM软件进行碰撞检查。图3-13为站台层管线碰撞检查的截面截图。

通过BIM软件的检查发现，该地铁站站台层的风管系统硬碰撞共有24处。图3-14为地铁站厅层管线碰撞检查的截面截图，发现有48处硬碰撞。

在BIM软件中，还可以自定义管线碰撞规则和碰撞检查系统，如图3-15所示。

使用BIM软件，还可以导出网页版的碰撞报告，供建筑设备施工各方参考和查阅，如图3-16所示。

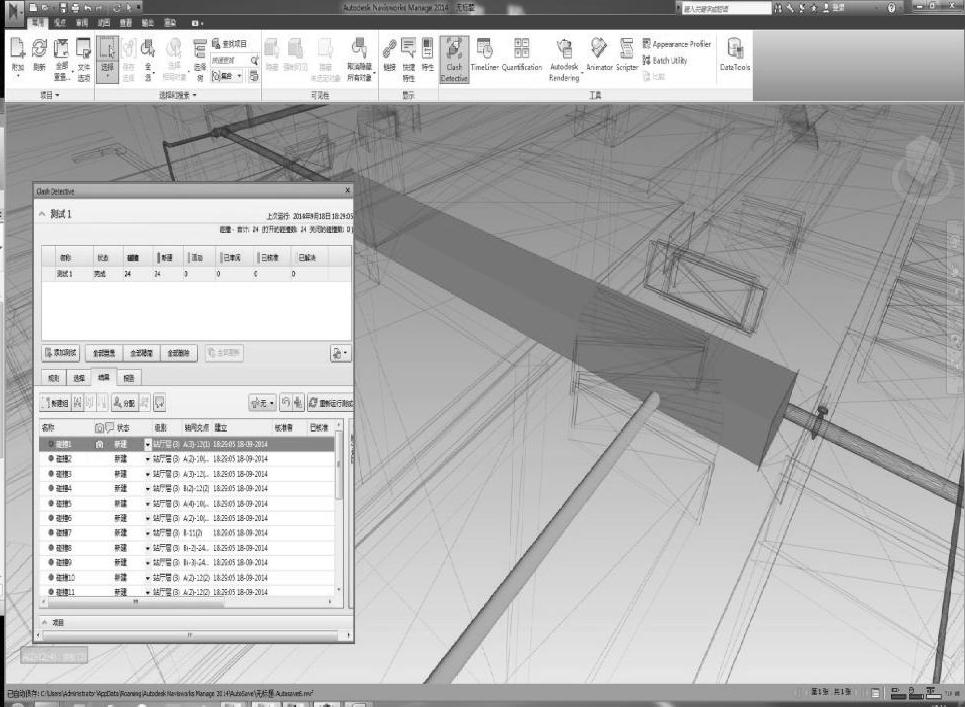

图3-13 站台层管线碰撞检查的截面截图

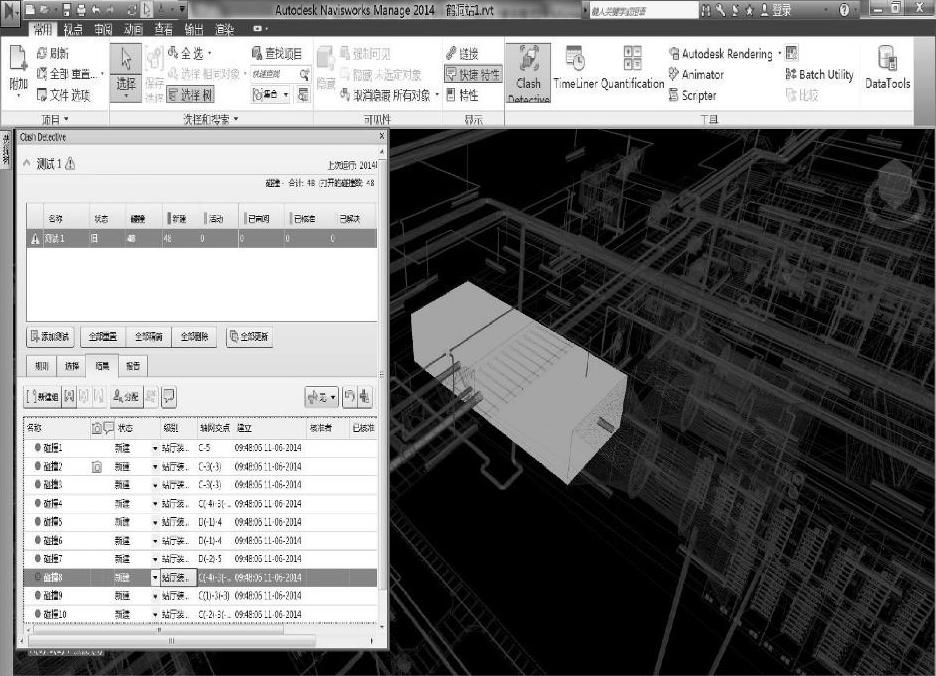

图3-14 地铁站厅层管线碰撞检查的截面截图

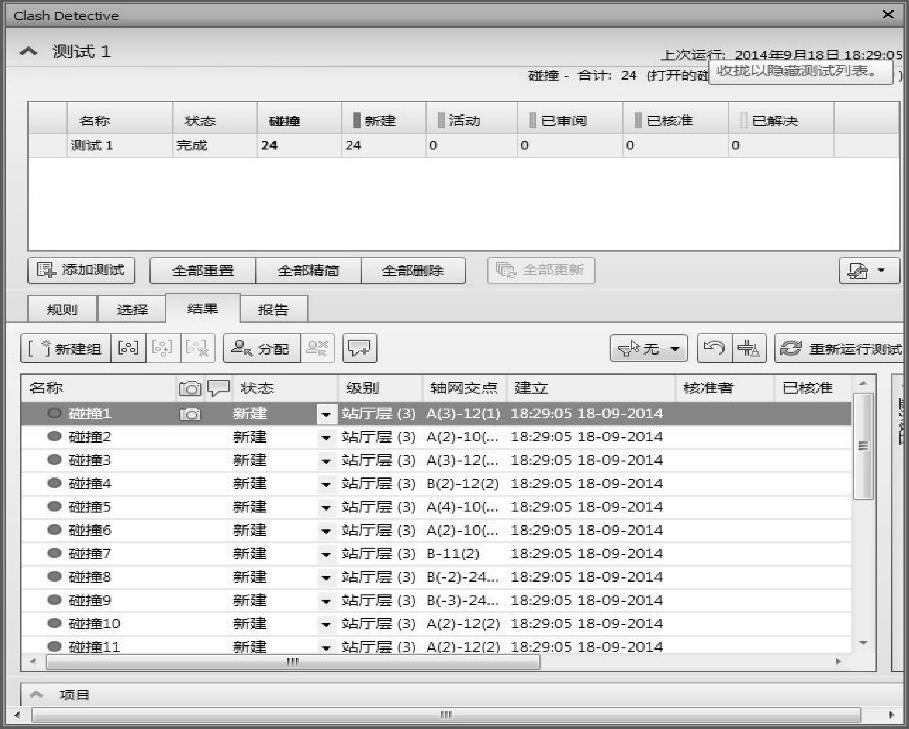

图3-15 自定义管线碰撞规则和碰撞检查系统

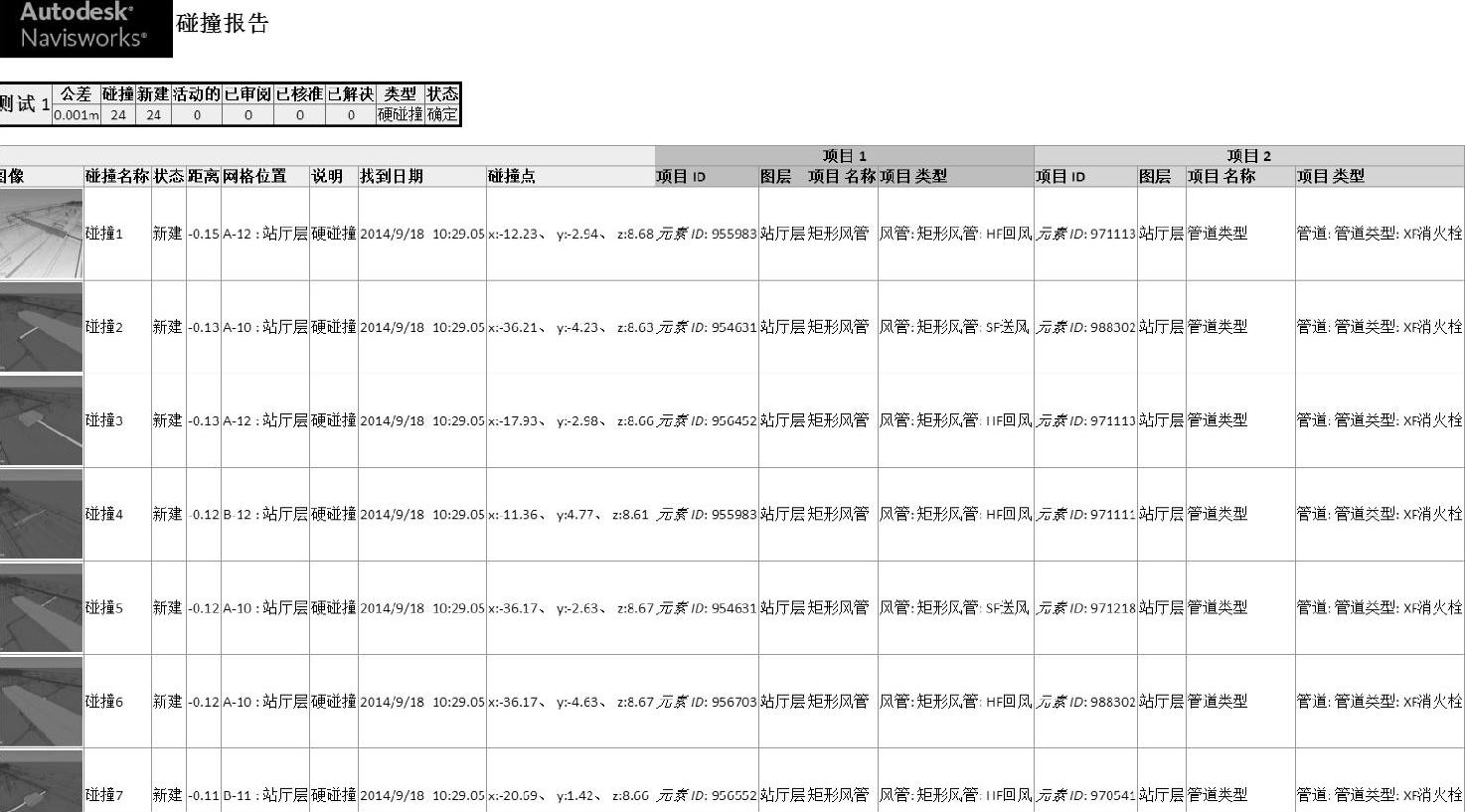

图3-16 通过BIM软件导出的网页版碰撞报告
