9.2.4  溴化锂吸收式制冷机组的安装

溴化锂吸收式制冷机组采用高效强化传热铜管新材料，由于传热系数大幅度提高，体积重量可大幅度减小，机组比原产品体积约减小50%，占地面积约减少40%，重量减少25%，减小了用户机房面积和机组溶液的充填量。

设备到货后，开箱前首先要核对设备名称、型号、规格和箱号，确认无误后，方可开箱检查。开箱时，不得损坏箱内设备或零部件。

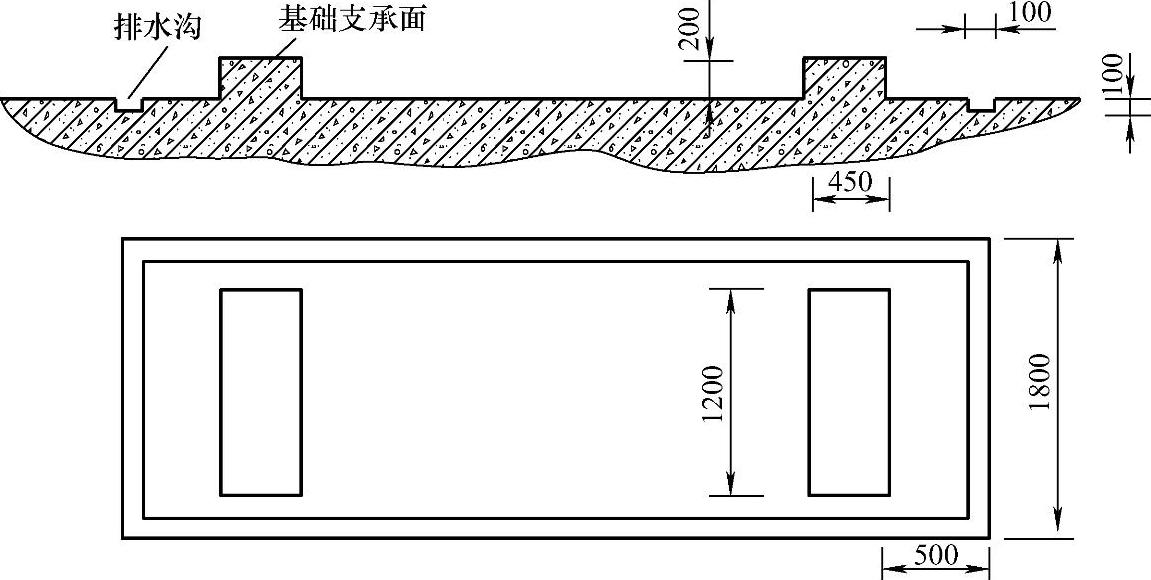

图9-9 机组基础尺寸

开箱后，对设备进行清点检查，做记录和鉴定，并填写设备开箱检查记录单，作为移交凭证。主要清点机组的零件、部件、附件、附属材料以及设备的出厂合格证和技术文件是否齐全，若发现缺陷、损坏、锈蚀、变形、缺件等情况，应填入记录单中，并进行研究和处理。

根据设备实际尺寸，检查基础制作得是否符合要求，在基础上画出设备就位的纵横基准线。机组基础尺寸如图9-9所示。

机组在搬运及安装时，要注意不要碰坏设备上的阀门、管线及电气箱等部件。

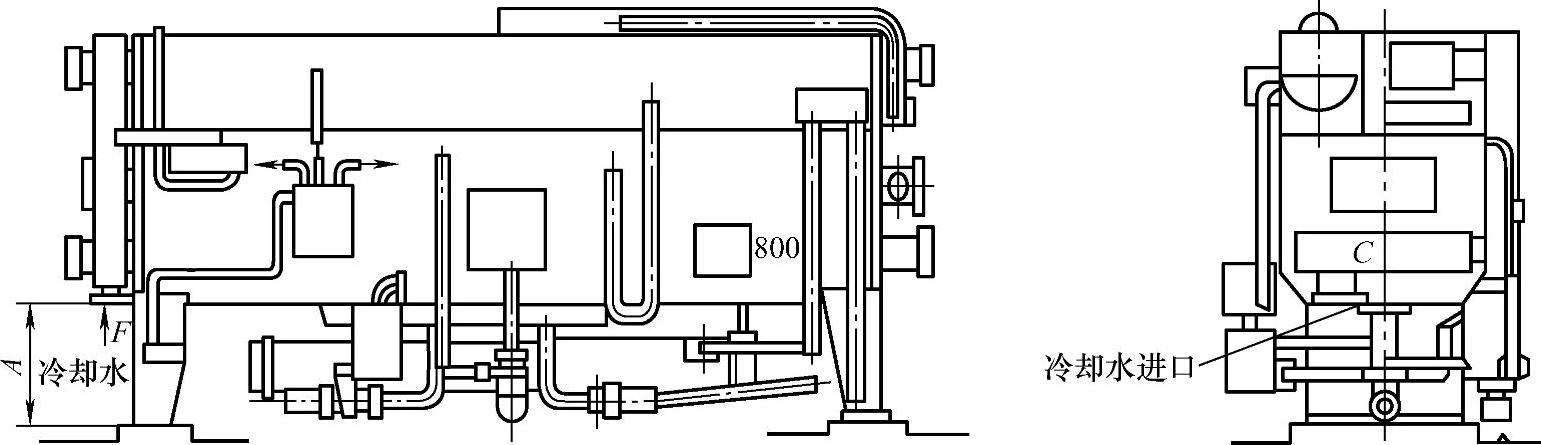

图9-10所示为我国某冷冻机厂生产的高效传热SXZ系列溴化锂吸收式冷水机组外形尺寸及配管。

图9-10 SXZ系列溴化锂吸收式冷水机组外形尺寸及配管
