6.1.2 起重机具
1.滑轮与滑轮组
在设备运输和吊装中，为了改变拉力方向或减小牵引力，滑轮或滑轮组是不可缺少的工具。按滑轮的多少分，其可分为单轮、双轮、多轮等几种；按连接件的结构不同，其可分为吊钩型、链环型、吊环型和吊梁型；按使用方法的不同，其可分为定滑轮、动滑轮以及由定滑轮和动滑轮组合成的滑轮组（见图6-1）；按作用的不同，其可分为导向滑轮和平衡滑轮等。
在起吊时，应根据滑轮的允许载荷来选用滑轮或滑轮组，以保证施工安全。
2.起重杆
起重杆又称为抱杆或桅杆，是一种常用的起重工具，如图6-2所示。起重杆配合卷扬机、滑轮组和绳索等用以起吊重物。

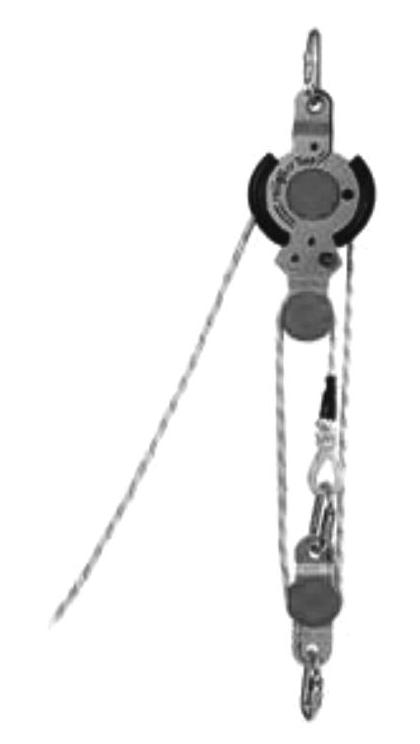

图6-1 滑轮组
图6-2 用起重杆起吊风管
1—安装倒链 2—起重杆 3—系固节点 4—垫木 5—转动铰链
起重杆为一根立柱，用拉索（拖拉绳）拉紧立于地面。拉索一端系在起重杆顶部，另一端固定在地面锚桩上。拉索一般不少于3根，通常用4～6根。每根拉索预先用滑轮组拉紧，初拉力为10～20kN，拉索与地面成30°～45°夹角，各拉索在水平面投影的夹角不得大于120°。
起重杆可以垂直立于地面，也可倾斜立于地面（倾斜角度一般不大于10°），起重杆底部垫以枕木。起重杆上端装有悬梁或特殊支撑所支持的起重滑轮组，用于起吊重物。滑轮组绳索从上滑轮导出，经固定在起重杆下部的导向滑轮引导到卷扬机上。
3.链式起重机
链式起重机是一种结构简单、小型轻便的起重工具，适于小型设备的垂直起吊等。链式起重机也叫倒链或葫芦，一般有手动和电动两种。
（1）手拉葫芦 手拉葫芦的起重能力一般不超过10t，最大可达20t，起重高度为3～5m。图6-3和图6-4分别是HS型和WA型手拉葫芦。
使用手拉葫芦时应注意以下几个方面：
1）严禁超负荷起吊或斜吊。禁止吊拔埋在地下或凝结在地面上的重物。
2）悬挂手拉葫芦的支承点必须牢固、稳定。
3）吊挂、捆绑用钢丝绳和链条的安全系数应不小于6。
4）不允许抛掷手拉葫芦。
5）起吊前应检查各机件是否完好无损，传动部分及起重链条润滑是否良好，空运转是否正常。

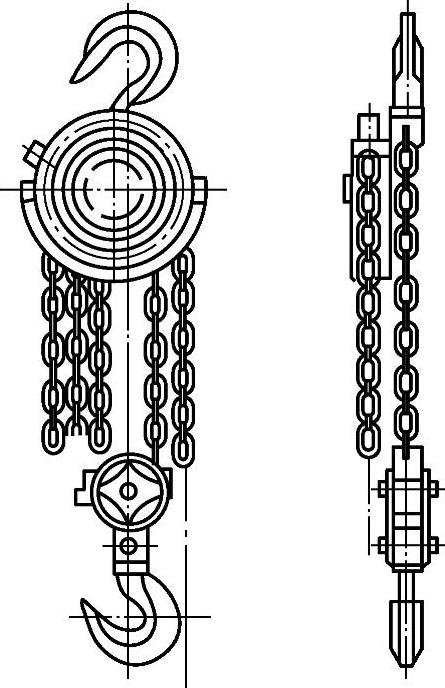

图6-3 HS型手拉葫芦
6）起重链条不得扭转和打结，双行链手拉葫芦的下吊钩组件不得翻转。

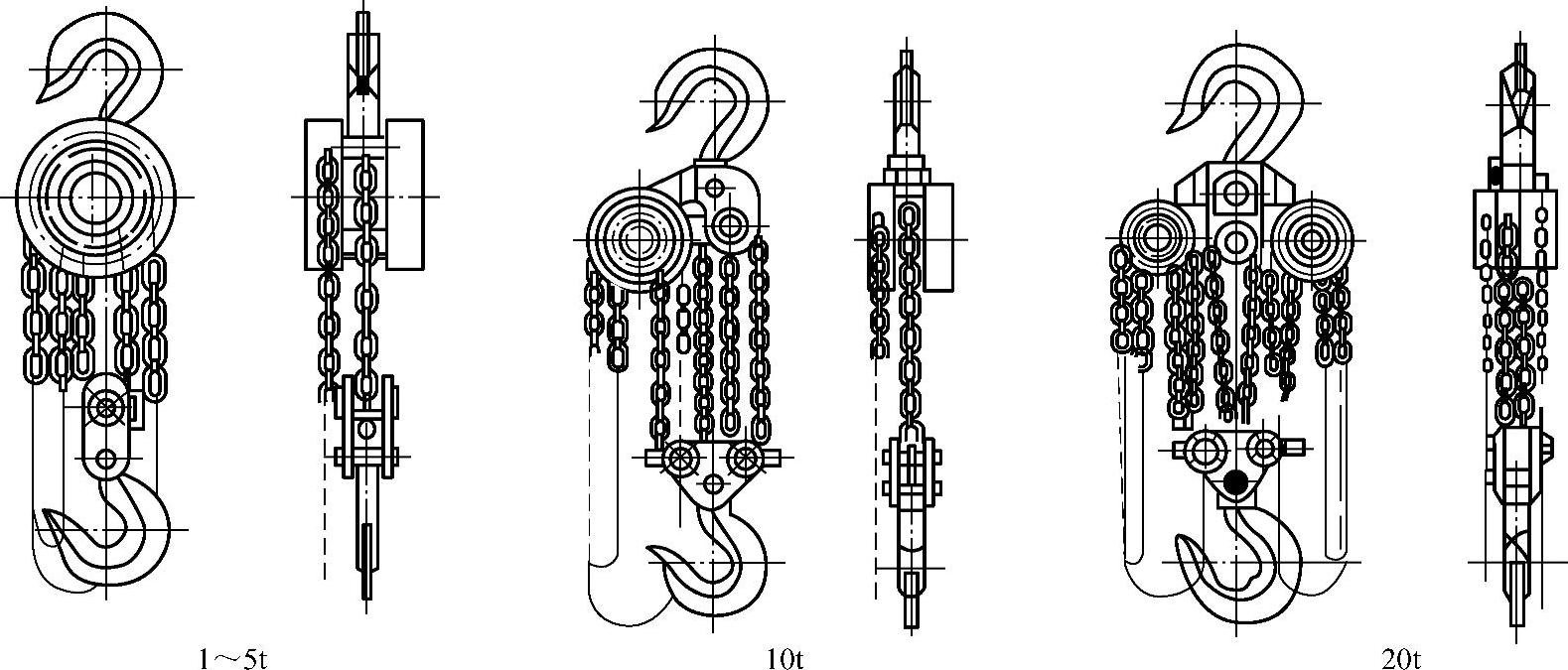

图6-4 WA型手拉葫芦
7）吊钩应在重物重心的铅垂线上，严防重物倾斜、翻转。
8）严禁用2台及2台以上手拉葫芦同时起吊重物。
9）作业时操作者不得站在重物上面操作，也不得将重物吊起后停留在空中而离开现场。
10）不得使用非手动驱动方式起吊重物。发现拉不动时，不得增加拉力，要立即停止使用，检查重物是否与其他物件牵连，重物重量是否超过了额定起重量，葫芦机件有无损坏等。
（2）电动葫芦 电动葫芦通常安装在单轨吊、旋臂吊和手动单梁起重机（单梁行车）上，用以起升和移动重物，如图6-5所示。

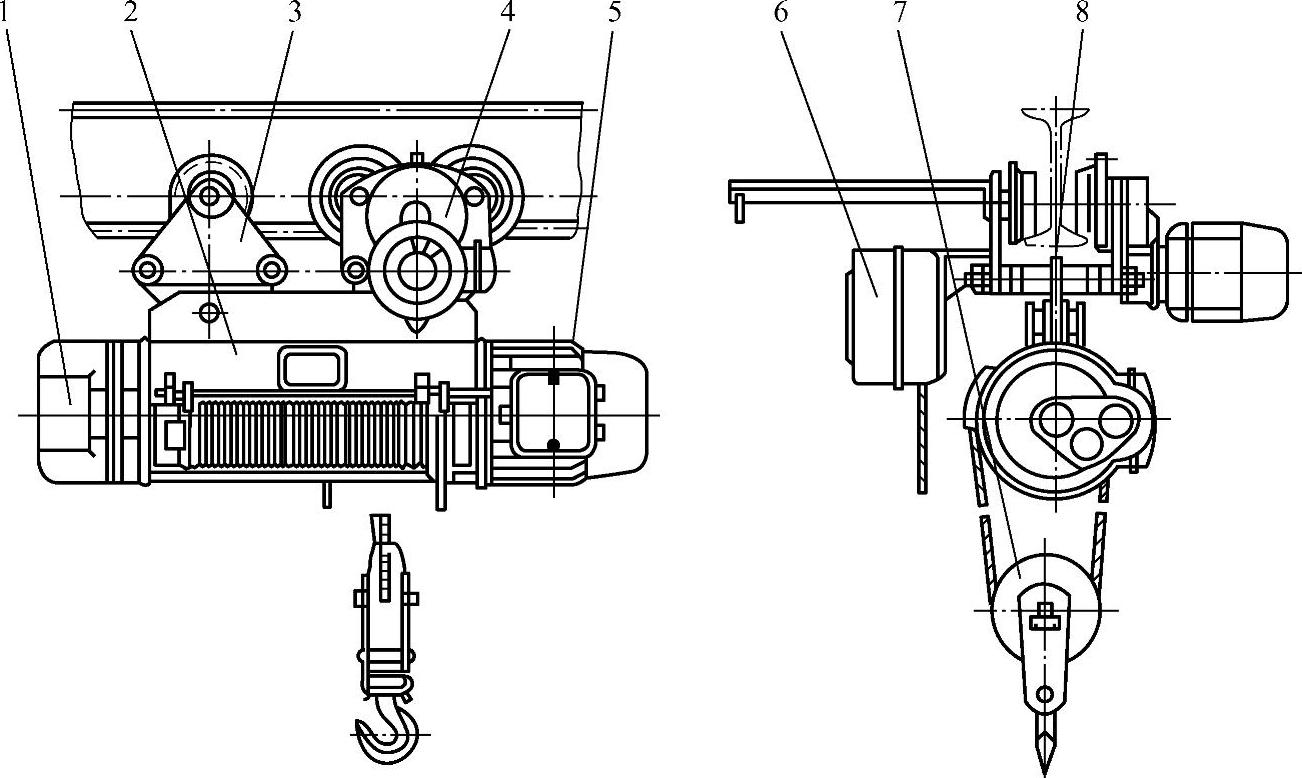

图6-5 电动葫芦
1—减速器 2—卷筒 3—双轮小车 4—电动小车 5—起升电动机 6—控制箱 7—吊钩 8—连接架
其由于结构简单，制造和检修方便，互换性好，操作容易，所以使用广泛。
使用电动葫芦时必须严守以下操作规定：
1）开动前应认真检查设备的机械机构、电气机构、钢丝绳、吊钩、限位器等是否完好可靠。
2）不得超负荷起吊。起吊时，手不准握在绳索与物件之间。
3）使用拖挂线电气开关起动时，绝缘必须良好。正确按动电钮，操作时注意站立的位置。
4）单轨电动葫芦在轨道转弯处或接近轨道尽头时，必须减速运行。
4.卷扬机
卷扬机又叫绞车，是最常用、最简单的起重吊装机械之一，广泛应用在各种工程施工中。卷扬机既可单独使用，也可作为其他起重吊装机械上的主要工作机构。
卷扬机是由人力或机械动力驱动卷筒卷绕绳索来完成牵引工作的装置。
（1）卷扬机的分类 卷扬机的种类很多，按动力装置分为电动式、内燃式和手动式三种，其中电动式占多数；按工作速度分为快速、慢速和调速三种；按卷筒的数量分为单卷筒、双卷筒和多卷筒三种。
在起重吊装作业中常用的是电动单筒慢速卷扬机，其起重能力一般为1～20t。
（2）卷扬机的构造和工作原理 在建筑设备安装工程中常用的是电动单筒慢速卷扬机。图6-6所示为JM系列电动单筒慢速卷扬机的构造。其主要由卷筒1、电动机2、减速器3以及控制器等组成。其主要技术参数见表6-2。
图6-6 JM系列电动单筒慢速卷扬机构造
1—卷筒 2—电动机 3—减速器
卷扬机的工作原理是电动机2起动后，通过联轴器将动力传输给减速器3，减速器3使旋转速度下降到要求值后，再带动卷筒1旋转，从而收放钢丝绳进行正常工作。
表6-2 JM系列电动单筒慢速卷扬机的主要技术参数
（3）卷扬机操作注意事项
1）卷扬机安装时，基座必须平稳牢固，设置可靠的地锚并应搭设工作棚。操作人员的位置应能看清指挥人员和拖动（或起吊）的物件。
2）以动力正反转的卷扬机，卷筒旋转方向应和操纵开关上指示的方向一致。
3）从卷筒中心线到第一个导向滑轮的距离，对于带槽卷筒来说应大于卷筒宽度的15倍，对于无槽卷筒来说应大于卷筒宽度的20倍。当钢丝绳在卷筒中间位置时，滑轮的位置应与卷筒轴心垂直。
4）卷扬机自动操纵杆的行程范围内不得有障碍物。
5）卷筒上的钢丝绳应排列整齐，当发现重叠和斜绕时，应停机重新排列。严禁在转动中用手、脚拉踩钢丝绳。钢丝绳不许完全放开，最少应保留4圈。
6）钢丝绳不许打结、扭绕，在一个节距内断线超过10%时，应予以更换。
7）作业中，任何人不得跨越钢丝绳；物件提升后，操作人员不得离开卷扬机；休息时物件或吊笼应降至地面。若遇停电，则应切断电源，将提升物降至地面。
8）作业完毕，应断开电源，锁好电控开关箱。
5.千斤顶
千斤顶是一种单动作的起重机具，具有体积小、自重轻，以及使用灵活、方便的特点。它可以移动或调整吊装物体高度，也可用于校正钢构件的变形。
千斤顶按结构的不同可分为齿条式、螺旋式和液压式。齿条式千斤顶的起重能力一般为3～5t，最大可达15t，起重高度最大可达400mm。齿条式千斤顶的技术性能见表6-3。螺旋式千斤顶的起重能力为5～50t。液压千斤顶的起重能力一般为1.5～320t，最大的起重能力可达500t，起重高度为90～200mm。
表6-3 齿条式千斤顶的技术性能
使用千斤顶时应注意以下几个方面：
1）使用千斤顶时，应使千斤顶的额定承载能力略大于被顶起物体的重量，防止超负荷工作。
2）千斤顶工作时要有坚实的基础或支撑，以免工作时倾斜，造成事故。
3）还要注意千斤顶的保养，使其在工作中动作灵活并延长其使用寿命。
6.绞磨
绞磨是一种手动起重工具，具有结构简单、操作方便的特点，适合在没有电源时用人力起重。绞磨由推杆、磨头、卷筒、磨架、制动器等部件组成，其结构如图6-7所示。
图6-7 绞磨
1—磨头 2—推杆 3—磨腰 4—拉梢绳 5—制动器 6—磨架
使用绞磨时的注意事项：
1）使用绞磨时，锚桩必须牢固，缠绕在卷筒上的牵引绳不少于6圈，以防止绞磨上的牵引绳在工作中滑脱。
2）严禁用手在卷筒上调节或放松牵引绳，还要注意防止绞磨反转及上转轴被拔出等事故出现。
绞磨推杆上需施加的推力按下式计算：
式中 F——施加在绞磨推杆上的力（kN）；
S——绳索的拉力（kN）；
r——卷筒半径（m）；
R——推力作用点与磨腰盘体中心间的距离（m）；
K——磨腰盘体阻力系数，K=1.1～1.2。
