3.2.1 管线图的漫游及输出
Navisworks软件还可以进行输出。所谓输出，就是能以漫游（动画）的方式播放。这种漫游输出能以任意角度进行，以便建筑设备的施工各方能了解实际空间关系。BIM软件可以进行多元化的信息输出方式。基于一定标准和规则而搭建的BIM数据库，可以导出各种形式的信息。例如，既可以直接从三维BIM模型中提取2D图样，如综合管线图、综合结构留洞图、碰撞检查侦错报告和建议改进方案等，也可以将非图形数据以报告的信息输出，如设备表、工程量清单、成本分析等。模型中的任何信息变动，都会即时、准确全面地反映在这些报告中，极大地提高了劳动效率。
通过碰撞报告中的碰撞地址逐一发现和排查碰撞，完成管线布置。建筑设备施工管线漫游输出角度如图3-17和图3-18所示。

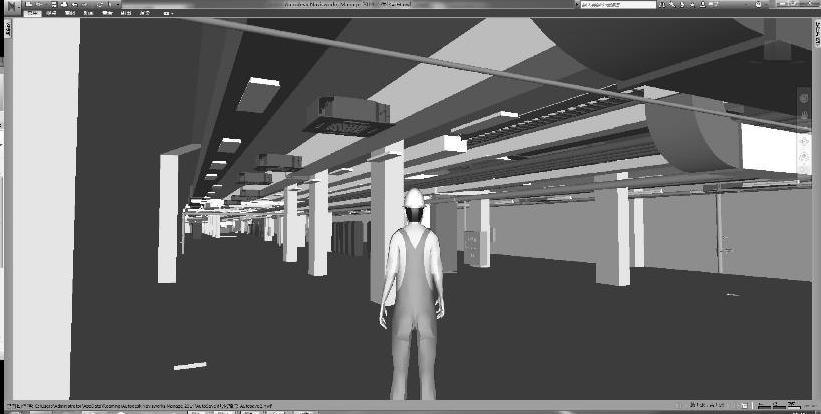

图3-17 建筑设备施工管线漫游输出角度（1）

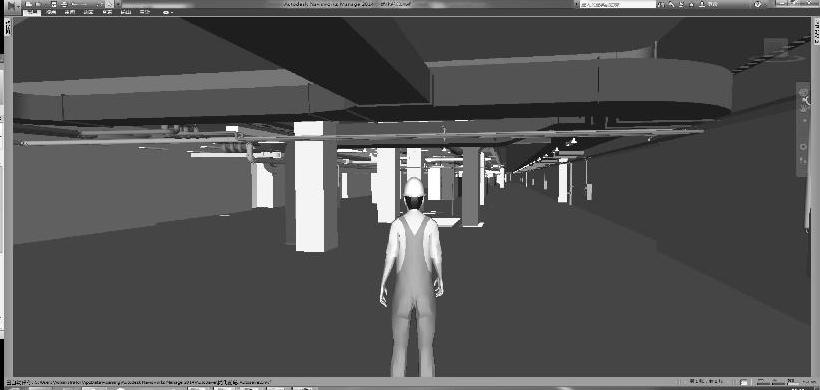

图3-18 建筑设备施工管线漫游输出角度（2）
