9.3.3  水泵地脚螺栓和垫铁的安装要点

9.3.3 水泵地脚螺栓和垫铁的安装要点

1）地脚螺栓的垂直度误差不应超过10/100。

2）地脚螺栓任一部分离灌孔壁应大于15mm。

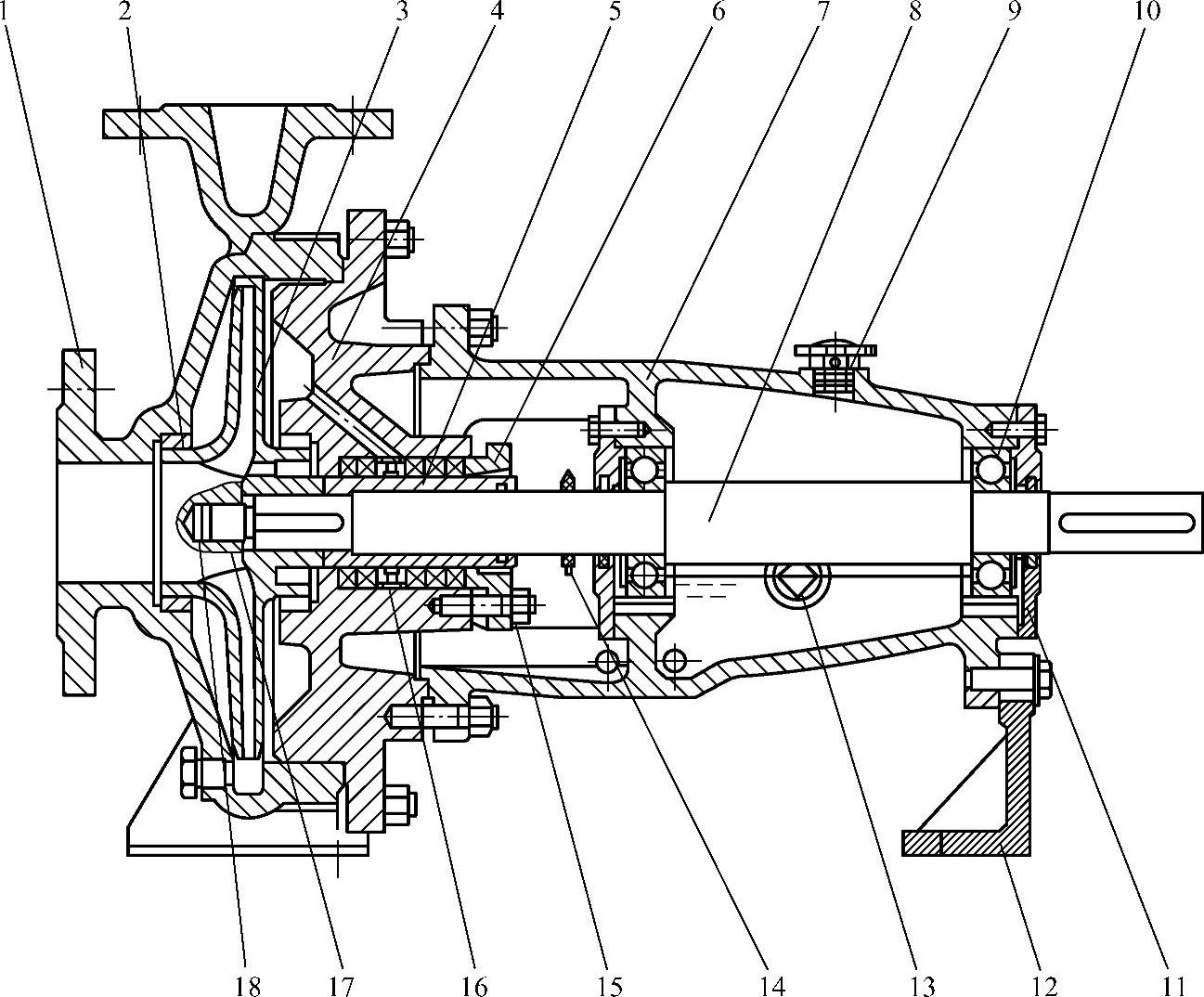

图9-11 典型的单吸单级水泵结构

1—泵体 2—密封环 3—叶轮 4—泵盖 5—轴套 6—填料压盖 7—悬架 8—轴 9—气孔盖 10—轴承 11—轴承端盖 12—支架 13—油标 14—挡水圈 15—O形圈 16—填料环 17—止退垫圈 18—叶轮螺母

3）螺栓底端不应碰孔底。

4）地脚螺栓上的油脂和污垢应清除干净，但与水泵相连的螺纹部分应涂油脂。

5）螺母与垫圈和垫圈与设备底座间的接触应良好。

6）拧紧螺母后，螺栓必须露出螺母，其露出长度宜为螺栓直径的1/3～2/3。

7）拧紧地脚螺栓，应在预留孔中的混凝土达到设计强度的75%以上时进行，各螺栓的拧紧力应均匀。

8）承受主要负荷和较强连续振动的垫铁组，宜使用平垫铁。

9）每一垫铁组应尽量减少垫铁的块数，且不宜超过5块，并少用薄垫铁。放置平垫铁时，最厚的放在下面，最薄且厚度大于或等于2mm的放在中间，并应将各垫铁相互间定位焊牢，但铸铁垫铁可不焊。

10）每一垫铁组应放置整齐平稳，接触良好，设备找平后每一垫铁组均应被压紧，并可用0.25kg锤子逐组轻击听音检查。

11）设备找平后，垫铁端面应露出设备底面外缘，平垫铁应露出10～30mm，斜垫铁宜露出10～50mm。垫铁组伸入设备底座底面的位置应超过设备地脚螺栓的中心。
