10.1.3  按流动方式分类

按热水和空气的流动方向可将冷却塔分为逆流式冷却塔、横流（交流）式冷却塔、混流式冷却塔和喷射式冷却塔。逆流式冷却塔中的水自上而下流动，空气自下而上流动。按照集水池（盘）的深度不同逆流式冷却塔分为普通型和集水型。图10-1是逆流式冷却塔结构示意图。

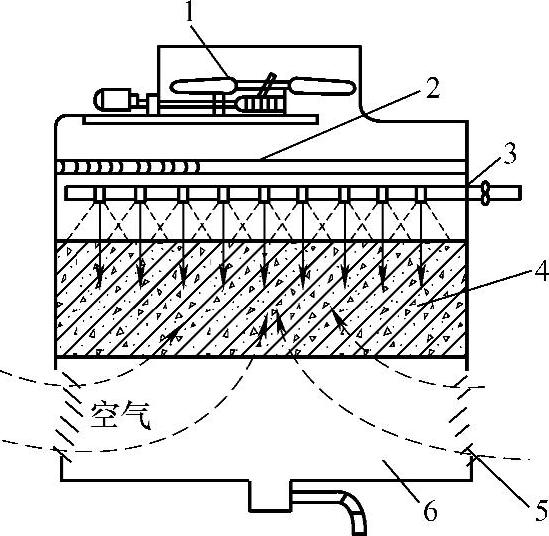

图10-1 逆流式冷却塔结构示意图

1—风机 2—收水器 3—配水系统 4—填料 5—百叶窗式进风口 6—冷水储槽

横流式冷却塔中的水自上而下流动，空气从水平方向流入，并根据水量大小设置多组风机；塔体的高度低，配水比较均匀；热交换效率不如逆流式；相对来说，噪声较低。

喷射式冷却塔的工作原理与前两种不同，不用风机而利用循环泵提供的扬程，让水以较高的速度通过喷水口射出，从而引射一定量的空气进入塔内与雾化的水进行热交换，使水得到冷却。与其他类型的冷却塔相比，喷射式冷却塔的噪声低，但设备尺寸偏大，造价较贵。
