8.2.2 空调风管的安装
在安装风管系统前，应进一步核实风管及送回（排）风口等部件的标高是否与设计图样相符，并检查土建预留的孔洞、预埋件的位置是否符合要求。将预制加工的支吊架、风管及部件运至施工现场，根据工程量大小分段进行安装。
施工工序一般为支吊架的安装、风管的安装及连接、部件的安装。
1.支吊架的安装
支吊架的安装是风管系统安装的第一道工序。支吊架的形式应根据风管截面的大小及工程的具体情况选择，必须符合设计图样或国家标准图的要求。
1）风管支吊架间距无设计要求时，对于不保温风管应符合表8-46要求。对于保温风管，支吊架间距无设计要求时，按表8-46中间距要求值乘以0.85。螺旋风管的支吊架间距可适当增大。

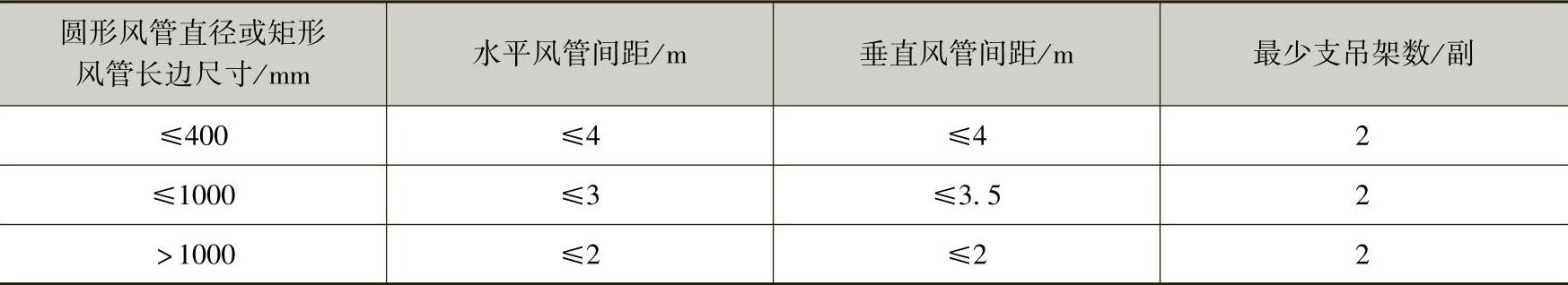

表8-46 支吊架的间距
矩形保温风管的支架、吊架、托架宜设在保温层外部，不得损坏保温层。
风管转弯处两端加支架。穿楼板和穿屋面处，因竖风管支架只起导向作用，所以穿楼板处应加固定支架。
2）安装支吊架时应注意，对于矩形风管，安装标高应从管底算起，而圆形风管应从风管中心计算。当圆形风管的管径由大变小时，为保持风管中心线水平，托架的标高应按变径的尺寸相应地提高。输送空气湿度较大的风管，为排除管内凝结水，安装风管时应保证设计要求的1%～1.5%的坡度，托架标高也应按风管的要求坡度安装。安装在托架上的圆形风管，宜设托座。
3）对于相同管径的支架、吊架、托架应等距离排列，但不能将支架、吊架、托架设置在风口、风阀、检视门及测定孔等部位，否则将影响系统的使用效果。矩形保温风管不能直接与支架、吊架、托架接触，应垫上坚固的隔热材料，其厚度与保温层相同，防止产生“冷桥”，造成冷（热）量损失。
4）矩形风管抱箍支架应紧贴风管，折角应平直，连接处应留有螺栓收紧的距离；圆形风管抱箍圆弧应均匀，且应与风管外径相一致，抱箍应能箍紧风管。
5）支吊架上的螺孔应采用机械加工，不得用气割开孔。
6）支架、吊架、托架的预埋件或膨胀螺栓的位置应正确，安装牢固可靠。支架埋入砌体或混凝土中应去掉油污（不得喷涂油漆），以保证接合牢固。填塞的水泥砂浆应稍低于墙面，以便土建修饰墙面时补平。为防止圆形风管安装后变形，应在风管支吊架接触处设置托座。
7）安装吊架时应根据风管中心线找出吊杆敷设位置。单吊杆在风管中心线上，双吊杆按托架角钢的螺孔间距或风管中心线对称安装，但吊架不能直接吊在风管法兰上。在楼板上固定吊杆时，应尽量放在预制楼板的板缝中，当位置不合适时，可用锤子、尖錾或电锤打孔，但不要破坏土建质量。
8）安装立管卡环时应先在卡环半圆弧的中心划线，按风管位置和埋墙深度将最上半个卡环固定好，再用线坠吊正，在保证垂直度的情况下再将下半个卡环固定。
9）用于不锈钢、铝板风管的支架、抱箍应按设计要求做好耐蚀绝缘处理，防止电化学或晶间腐蚀。
2.风管的连接
风管之间的连接方法包括法兰连接和无法兰连接两大类。无法兰连接形式有插接式、插条式、抱箍式等。风管与部件之间的连接一般采用软管连接。在风管连接时，不允许将可拆卸的接口处装设在墙或楼板内。
（1）风管法兰的连接 按设计要求装填垫料后，把两个法兰先对正，穿上几个螺栓并戴上螺母，暂时不要紧固，待所有螺栓都穿上后，再把螺栓拧紧。为了避免螺栓滑扣，坚固螺栓时应按十字交叉法，对称均匀地拧紧。连接好的风管，应以两端法兰为准，拉线检查风管连接是否平直。例如，在10m长的范围内，法兰和线的差值在7mm以内，每副法兰相互间的差值在3mm以内时为合格。
同时应注意以下问题：连接法兰的螺母应在同一侧；法兰若有破损（开焊、变形等），应及时更换、修理；不锈钢风管法兰连接的螺栓，宜用同材质的不锈钢制成，若用普通碳素钢标准件，应按设计要求喷涂涂料；铝板风管法兰连接应采用镀锌螺栓，并在法兰两侧垫镀锌垫圈；聚氯乙烯风管法兰应采用镀锌螺栓或增强尼龙螺栓连接，螺栓与法兰接触处应加镀锌垫圈。
在法兰连接中，法兰垫料的厚度，通风空调系统为3～5mm，空气洁净系统不能小于5mm。对于法兰垫料，当设计无明确规定时，可按表8-47要求选用。
表8-47 风管法兰垫料
法兰垫料要尽量减少接头，接头必须采用楔形或榫形连接，并涂胶粘牢。法兰均匀压紧后的垫料宽度，应与风管内壁取平。
（2）风管无法兰连接 风管采用无法兰连接时，接口处应严密、牢固，矩形风管四角必须有定位及密封措施，风管连接的两平面应平直，不得错位和扭曲。螺旋风管一般采用无法兰连接。
1）抱箍式连接：将每一管段的两端轧制成鼓肋，并使其一端缩为小口。安装时按气流方向把小口插入大口，外面用钢制抱箍将两个管端的鼓肋抱紧连接，最后用螺栓穿在耳环中固定拧紧，如图8-15a所示。
2）插接式连接：主要用于矩形或圆形风管的连接。先制作连接管，然后插入两侧风管，再用自攻螺钉或拉铆钉将其紧密固定，如图8-15b所示。

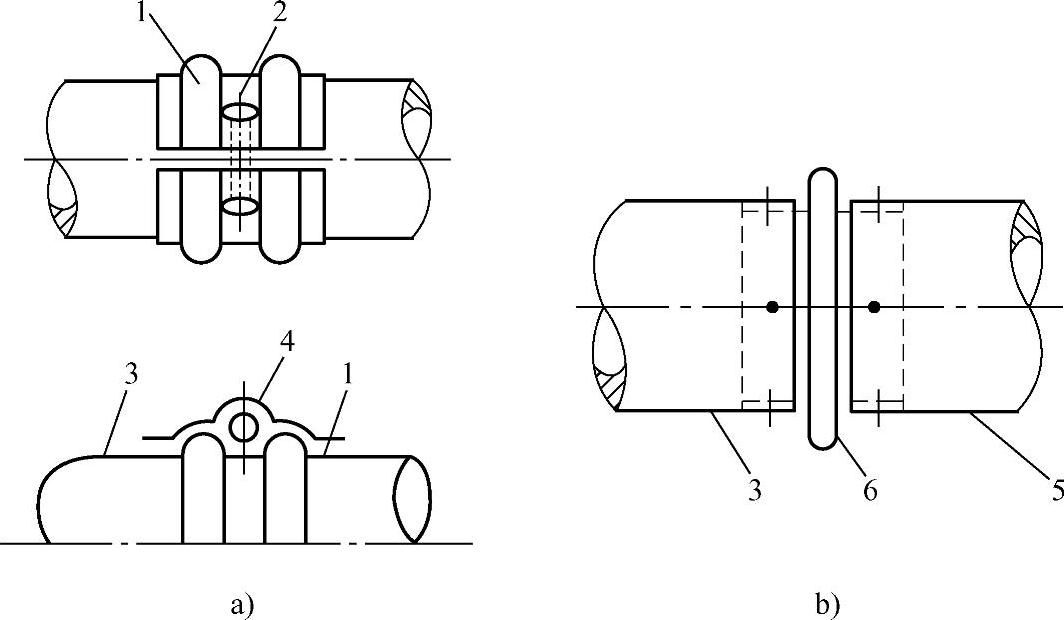

图8-15 无法兰连接形式
a）抱箍式连接 b）插接式连接
1—外抱箍 2—连接螺栓 3—风管 4—耳环 5—自攻螺钉 6—内接管
3）插条式连接：插条式连接主要用于矩形风管连接。将不同形式的插条插入风管两端，然后压实。其形状和接管方法如图8-16所示。
（3）软管式连接 软管式连接主要用于风管与部件（如散流器、静压箱侧送风口等）的相连。安装时，软管两端套在连接管外，然后用特制软卡把软管箍紧。
3.风管的安装
风管应按顺序进行安装，先干管后支管，垂直风管一般从下向上安装。根据施工现场情况，可以在地面连成一定长度，然后采用吊装的方法就位，也可以把风管一节一节放在支架上逐节连接。风管的具体安装方法参照表8-48和表8-49。

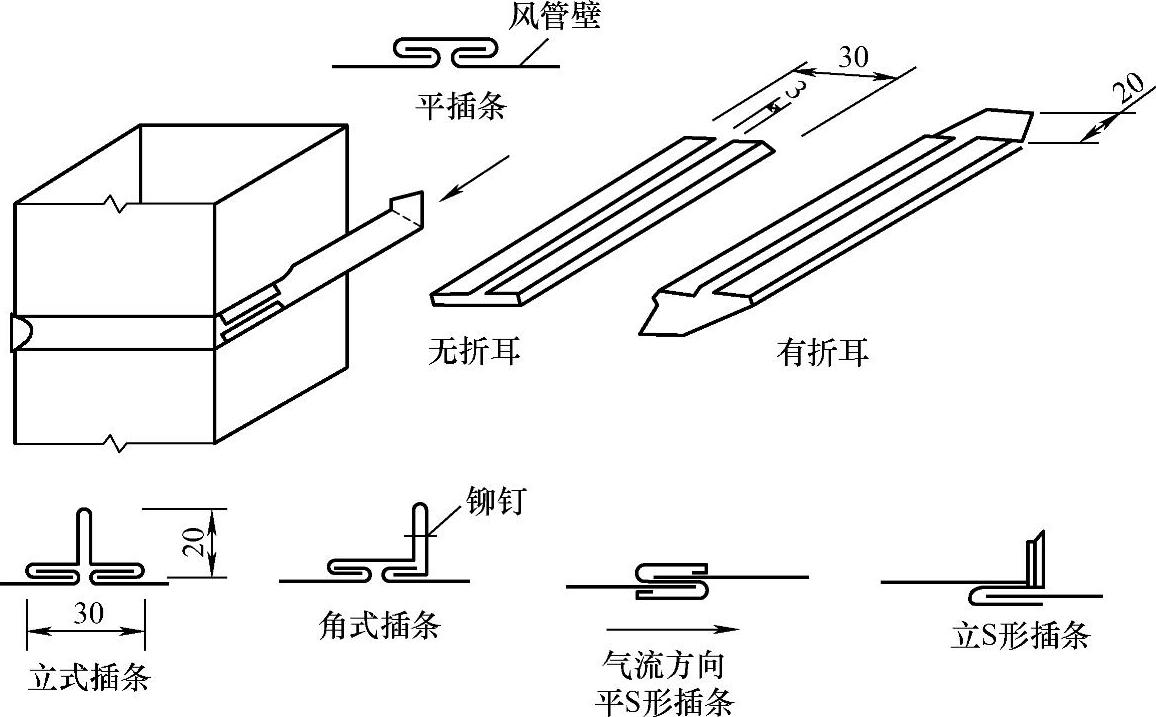

图8-16 插条式连接的形状和接管方法

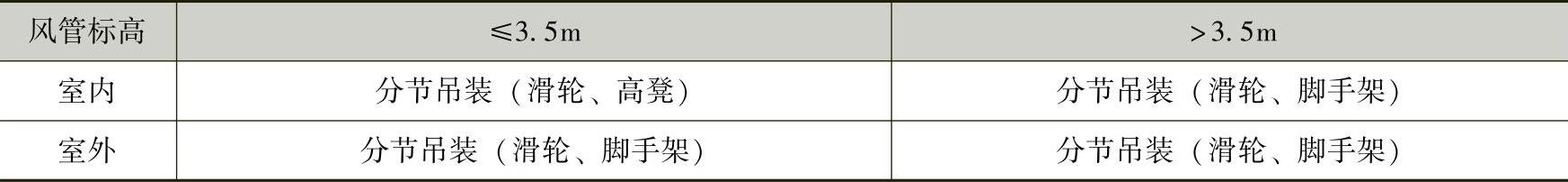

表8-48 水平风管的安装方式
注：括号内为每种安装方式对应的安装机具。
表8-49 立风管的安装方式
注：括号内为每种安装方式对应的安装机具。
风管吊装应遵循以下步骤：
1）吊装前，应根据现场的具体情况，在梁、柱的节点上挂好倒链或滑轮。
2）用绳索将风管捆绑结实。塑料风管、玻璃钢风管或复合材料管需整体吊装时，绳索不得直接捆绑在风管上，应用长木板托住风管底部，四周有软性材料做垫层，方可起吊。
3）起吊时，先慢慢拉紧起重绳，当风管离地200～300mm时，应停止起吊，检查滑车的受力点和所绑扎的麻绳、绳扣是否牢固，风管的重心是否正确。在检查并确认没问题后，再继续起吊到安装高度，把风管放在支吊架上，并加以稳固后，方可解开绳扣。
4）水平安装的风管，可以用吊架的调节螺栓或在支架上加调整垫块的方法来调整水平。风管安装就位后，可以用拉线、水平尺和吊线的方法来检查风管是否横平竖直。
5）对于不便悬挂滑轮，或受场地限制不能进行整体吊装时，可将风管分节用绳索拉到脚手架上，然后再抬到支架上对正法兰逐节进行安装。
6）风管采用地沟敷设时，在地沟内进行分段连接。地沟内不便操作时，可在沟边将风管连接，用麻绳绑好后慢慢将风管放到支架上。风管甩出地面或穿楼层时甩头不少于200mm。敞口应做临时封堵。风管穿过基础时，应在浇灌基础前埋好预埋套管，套管应牢固地固定在钢筋骨架上。
风管安装时还应满足下列要求：
1）风管水平安装时，水平度的误差每米不应大于3mm，总偏差不应大于20mm。风管垂直安装，垂直度的误差每米不应大于2mm，总偏差不应大于20mm。风管沿墙敷设时，管壁到墙面至少保留150mm的距离，以便于拧法兰螺栓。
2）输送产生凝结水或含有蒸汽的潮湿空气的风管，应按设计要求坡度安装。风管底部不宜设置纵向接缝，若有接缝，应做密封处理。
3）风管穿出屋时应设防雨罩，如图8-17所示。防雨罩应设置在建筑结构预制的井圈外侧，以使雨水不能沿壁面渗漏到屋内；穿出屋面超出1.5m的立管宜设拉索固定。拉索不得固定在风管法兰上，且严禁固定在避雷针或避雷网上。

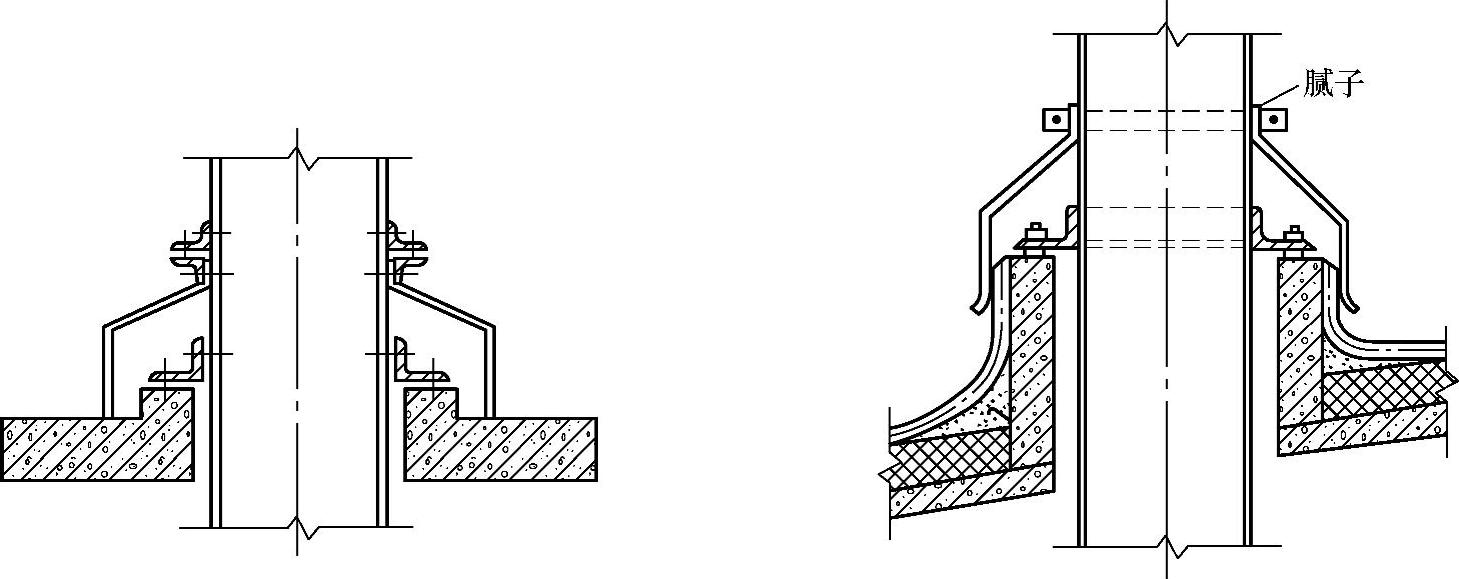

图8-17 风管穿过屋面时的防雨防漏措施示意图
4）钢制套管的内径尺寸，应以能穿过风管的法兰及保温层为准，其壁厚不应小于2mm。套管应牢固地预埋在墙、楼板（或地板）内。
5）输送易燃、易爆气体或处于该环境下的风管应设接地，并且尽量减少接口，当通过生活间或辅助间时不得设有接口。
6）不锈钢风管安装在碳素钢支架上时，接触处应按设计要求喷刷涂料，或在支架与风管间垫以橡胶板、塑料板等非金属块，或垫上零碎的不锈钢板下脚料。
7）玻璃钢类风管树脂不得有破裂、脱落及分层现象，安装后不得扭曲。
8）空气洁净系统的风管在安装前应进行擦拭，满足风管内表面无油污、无浮尘的要求。施工完毕或暂停施工时，应将管开口处封闭，防止灰尘进入。空气洁净系统风管安装后必须检漏，以检查系统的严密性。
4.铝板风管的安装
1）铝板风管法兰的连接应采用镀锌螺栓，并在法兰两侧垫以镀锌垫圈，防止铝法兰被螺栓刺伤。
2）铝板风管的支架、抱箍应镀锌或按设计要求做防腐处理。
3）铝板风管采用角钢法兰连接时，应翻边连接，并用铝铆钉固定。采用的角钢法兰，其用料规格应符合相关规定，并应根据设计要求做防腐处理。
5.非金属风管的安装
非金属风管的安装与金属风管的安装基本相同，但是由于塑料风管的力学性能和使用条件与金属风管有所不同，因此还应注意以下几点：
1）塑料风管较重，加之塑料风管受温度和老化的影响，所以支架间距一般为2～3m，一般以吊架为主。支架的相关数据见表8-50。
表8-50 聚氯乙烯风管的支架
2）支架、吊架、托架与风管的接触面较大，这是因为硬聚氯乙烯管质脆且易变形。在接触面处应垫厚度为3～5mm的塑料垫片，并使其黏结在固定的支架上。
3）硬聚氯乙烯线胀系数大，因此支架抱箍不能将风管固定过紧，应当留有一定间隙，以便伸缩。当塑料风管长度大于20m时，应安装伸缩节。
4）塑料风管与热力管道或发热设备应有一定的距离，防止风管受热变形。
5）风管上所采用的金属附件，如支架、螺栓和保护套管等，应根据防腐要求涂刷防腐材料。
6）风管的法兰垫料应采用3～6mm厚的耐酸橡胶板或软聚氯乙烯塑料板。螺栓可用镀锌螺栓或增强尼龙螺栓。在螺栓与法兰接触处应加垫圈增加其接触面，并防止螺孔因螺栓的拉力而受损。
7）水平安装的凝结水排除管，应有1%～1.5%的坡度。
8）塑料风管穿墙和穿楼板时应装金属套管保护。钢套管的壁厚不应小于2mm。如果套管截面积大，其用料厚度也应相应增大。预埋时，钢制套管外表面不应刷涂料，但应除净油污和锈蚀。套管外应配有肋板，以便牢固地固定在墙体和楼板上。套管风管间应留有5～10mm的间隙或者能穿过风管法兰，使塑料风管可以自由沿轴向移动。套管端应与墙面齐平，预埋在楼板中的套管要高出楼地面20mm。穿墙金属套管如图8-18a所示。
9）塑料风管穿过屋面时，应由土建设置保护圈（见图8-18b），以防止雨水渗入，并防止风管受到冲击。

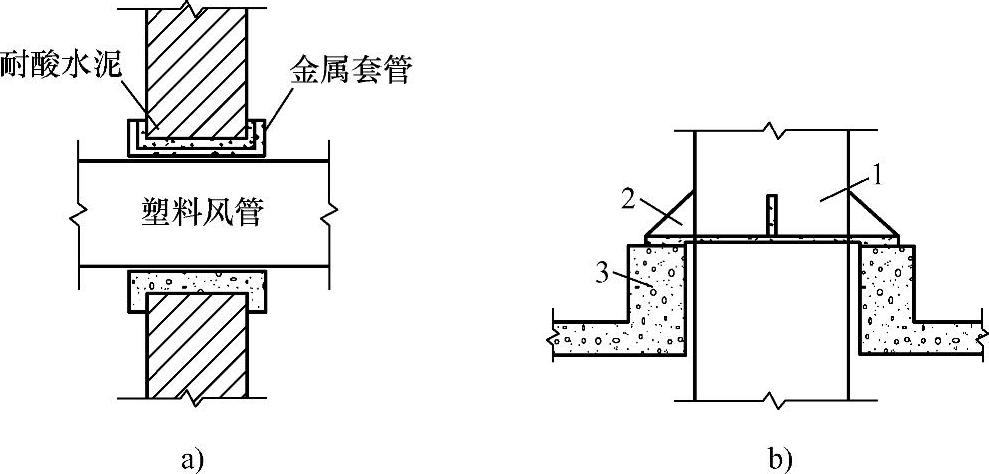

图8-18 塑料风管保护套管
a）过墙套管 b）保护圈
1—塑料风管 2—塑料支撑 3—混凝土结构
10）硬聚氯乙烯风管与法兰连接处应该加焊三角支承。
11）室外风管的壁厚宜适当增加，外表涂刷两道铝粉漆或白油漆，防止太阳辐射使塑料老化。
12）塑料风管穿出屋面时，在1m处应加拉索，拉索的数量不少于3根。
13）支管的重量不得由干管承担，所以干管上要接较长的支管时，支管上必须设置支架、吊架或托架，以免干管承受支管的重量而造成破裂现象。
