3.1.3 压力测量的主要方法和分类

压力测量的方法有很多,按照信号转换原理的不同,一般可分为4类。

(1)液柱式压力测量

该方法是根据流体静力学原理,将被测压力转换成液柱高度差进行测量。一般采用充有水或水银等液体的玻璃U形管或单管进行小压力、负压和差压的测量。

(2)弹性式压力测量

该方法是根据弹性元件受力变形的原理,将被测压力转换成弹性元件的位移或力进行测量。常用的弹性元件有弹簧管、弹性膜片和波纹管。

(3)电气式压力测量

该方法是利用敏感元件将被测压力直接转换成各种电量进行测量,如电阻、电容量、电流及电压等。

(4)活塞式压力测量

该方法是根据液压机液体传送压力的原理,将被测压力转换成活塞面积上所加平衡砝码的重力进行测量。它普遍被用作标准仪器对压力测量仪表进行检定,如压力校验台。

在工业生产过程中,常使用弹性式压力仪表进行就地显示,使用电气式压力仪表进行压力信号的远传。

压力表的校验主要采用两种方法:比较法和重量法。比较法是将被校压力计(被校表)与标准压力计(标准表)在压力表校验台上产生的某一定值的压力或某一负压下进行比较。重量法是被校表与活塞压力计上的标准砝码在活塞缸内的压力下进行比较。前者用来校验精度在1级以下的各种工业用仪表,后者用来校验精度在0.5级以上的各种标准表。

校验就是将被校验压力表和标准压力表通以相同压力,比较它们的指示数值,如果被校表对于标准表的读数误差,不大于被校表规定的最大准许绝对误差时,则认为被校表合格。

常用的校验仪器是活塞式压力计,由压力发生部分和测量部分组成。其精度等级有0.02,0.05和0.2级,可用来校准0.25级精密压力表,也可校准各种工业用压力表,被校压力的最高值为60 MPa。活塞式压力计的结构如图3.1所示。

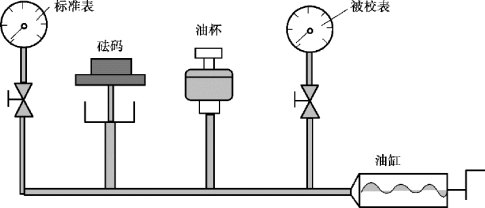

图3.1 活塞式压力计的结构
