7.1.2　电涡流传感器测量电路

为实现电涡流位移测量，必须有一个专用的测量电路。这一测量电路(称为前置器，也称为电涡流变换器)应包括具有一定频率的稳定的振荡器和一个检波电路等。电涡流传感器位移测量实验框图，如图7.3所示。

电涡流传感器的电路组成如下:

①振荡器，产生频率为1 MHz左右的正弦载波信号。电涡流传感器接在振荡回路中，传感器线圈是振荡回路的一个电感元件。振荡器的作用是将位移变化转换成高频载波信号的幅值变化。

②π形滤波的检测电器。检测电器的作用是将高频调幅信号中传感器检测到的低频信号取出来。

③射极跟随放大器。射极跟随放大器的作用是获得尽可能大的不失真输出的幅度值。

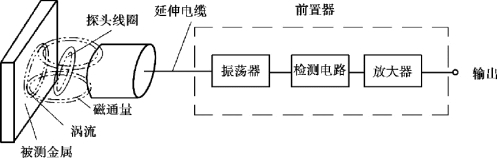

图7.3　电涡流传感器位移测量实验框图
