7.1.3 注意事项及总结

7.1.3 注意事项及总结

①测量之前电压表需要调零。

②量程与线性度、灵敏度、初始值均有关系。如果需要测量±5 mm的量程应使传感器在这个范围内线性度最好,灵敏度最高,这样才能保证其准确度。

③根据需要测量距离的大小,一般距离较大要求量程较大,且灵敏度要求不会太高,而且量程有正负;反之,需要测量的距离较小,则对灵敏度要求较高,量程不需要太大,这样既能满足要求,同时又能保证测量的精确度。

【任务实施】

(1)准备工器具及材料(表7.1)

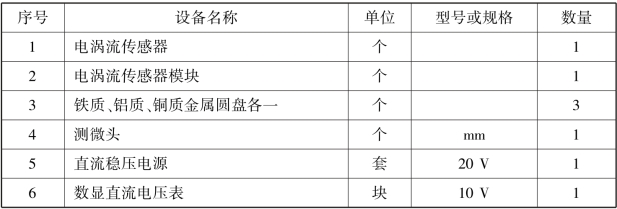

表7.1 操作现场准备的工器具及材料

(2)操作步骤

①工器具安装。将工器具按图7.4所示安装到位。

②在测微头端部装上铁质金属圆片,作为电涡流传感器的被测体。

③将电涡流传感器输出线接入电涡流传感器模块,同时数显直流电压表与电涡流传感器模块输出端相接。

④用连接导线将+15 V直流电压源与电涡流传感器模块电源端相连。

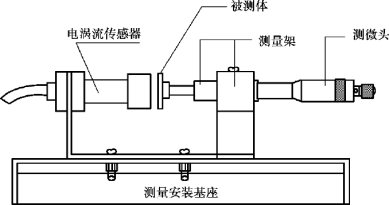

图7.4 电涡流传感器的安装示意图

⑤调整测微头与传感器线圈端部有机玻璃平面接触,记下数显表读数,然后每隔0.2 mm(或0.5 mm)读一个数,直到输出几乎不变为止。将结果列入表7.2。

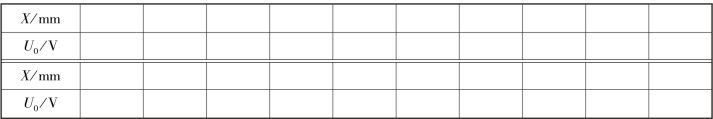

表7.2 电涡流传感器位移X与输出电压关系表(铁质被测物)

⑥改用铝质被测物体重复上一步骤,将结果列入表7.3。

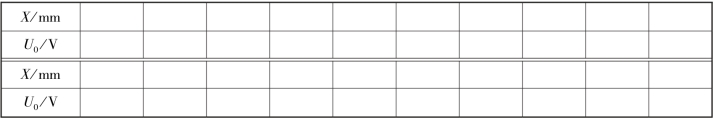

表7.3 电涡流传感器位移X与输出电压关系表(铝质被测物)

⑦改用铜质被测物体重复上一步骤,将结果列入表7.4。

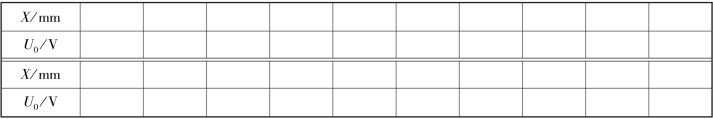

表7.4 电涡流传感器位移X与输出电压关系表(铜质被测物)

⑧实验完毕,关闭电源,整理场地与设备。

(3)实验结果分析

①根据表中数据,画出V-X实验曲线,根据曲线找出线性区域比较好的范围,计算灵敏度和线性度(可用端点法或其他拟合直线)。

②在同一坐标轴上画出3种材质下电压与位移关系曲线图,比较在不同材质时的灵敏度与线性度。

【任务评价】

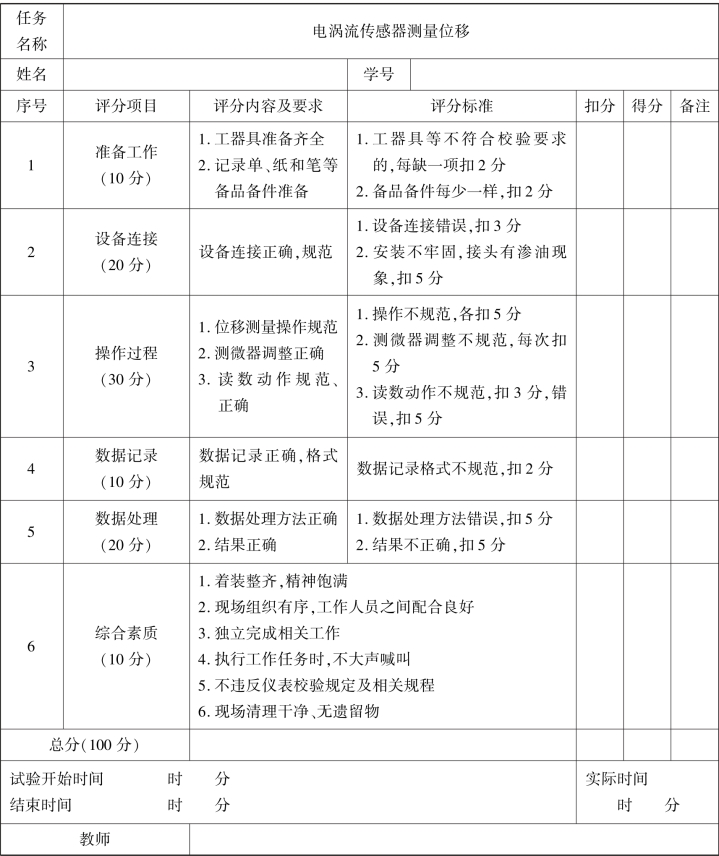

电涡流传感器测量位移任务评价表

【任务拓展】

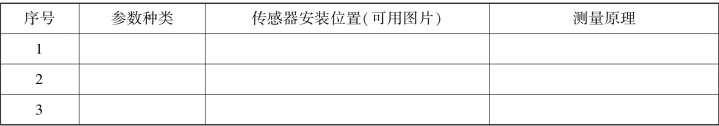

电涡流传感器在工业生产中的应用很广,除了能测量位移之外,还能测量其他很多种机械类参数。请查阅相关资料,列出至少两种除位移外的汽轮机其他量的测量,完成下表。
