实训四　复合图形法

实训四　复合图形法

实训准备

通过实训三我们已经简单地了解了重构的图形特征，从图形重构中可以提取出经常被运用在设计图形中的复合图形法。复合就是以一个或多个单纯的形象为元素，通过组织安排，创造出一个新的形象，也可以通过几个图形复合排列产生新的视觉形象，并且通过不同的方向排列，以一个中心或多个中心有规律地叠加图形。

很多同学在看到复合图形的时候就觉得复杂，但通过这个实训内容就可以知道，无论看起来多么复杂的图案，仔细分析起来都是由多个小图案组成的。我们要做的就是先分解，之后画图形、复制、旋转、组合等，从中找到一定的规律，得到不一样的启发，如图3-37所示。

图3-37　海报（阿根廷设计师Max Rompo）

实训步骤一：研究复合图形花样，建立基础图形

很多传统中国纹样常常会运用复合图形来创造经典纹样，在民族服饰上经常可以看见类似图样的运用，如图3-38所示。

图3-38　中国传统装饰纹样

操作软件：Illustrator CC 2018。

操作步骤如下：

使用工具栏中的形状工具绘制一个基础图形，如图3-39所示。

图3-39　操作示范（绘制基础图形）

实训步骤二：制作原创复合图形花样

（1）在菜单栏中执行“对象”→“路径”→“分割为网格”命令，在弹出的小窗口中进行参数调整，如图3-40所示。

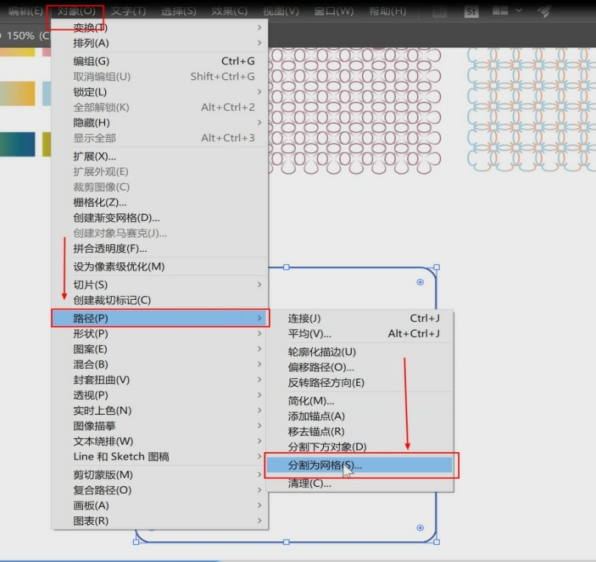

图3-40　将路径分割为网格

（2）在“分割为网格”对话框中，调整所需参数（参数不同，最终呈现的图样也不同）。调整完参数后单击“确定”按钮，如图3-41所示。

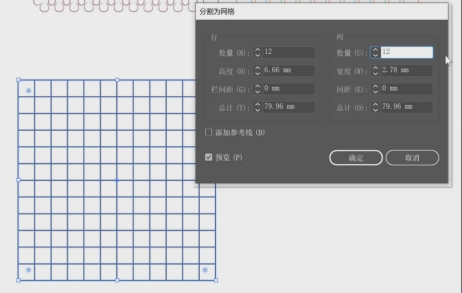

图3-41　“分隔为网格”对话框参数设置

（3）执行“效果”→“扭曲和变换”→“收缩与膨胀”命令，如图3-42所示。

图3-42　执行“效果”→“扭曲和变换”→“收缩和膨胀”命令

（4）调整参数，勾选“填充”复选框，然后单击“确定”按钮，为了保证图形不被放大或缩小而变形，再次在菜单栏中执行“对象”→“扩展”→“扩展”命令，勾选“填充”复选框后，单击“确定”按钮完成操作，如图3-43所示。

图3-43　操作示范

实训步骤三：复合图形的填色

调配填充渐变颜色，增加图样的层次丰富性。在提取颜色时，可以在边上制作色卡供自己选择所需颜色，最后用吸管工具吸附颜色并且添加到绘制好的复合图形中，如图3-44、图3-45所示。

图3-44　示范色卡

知识拓展：文创周边中的图形

图3-45　示范操作

实训小结

复合就是以一个或多个单纯的形象为元素，通过组织安排，创造出一个新的形象。也可以通过几个形象复合排列产生新的视觉形象。
