工单任务1 配置静态路由
一、工作准备
想一想
什么是直连路由？什么是非直连路由？
填一填
图1-18中，R2路由器的直连网段地址是_______________________________________。
R2路由器的非直连网段地址是________________________________________________。

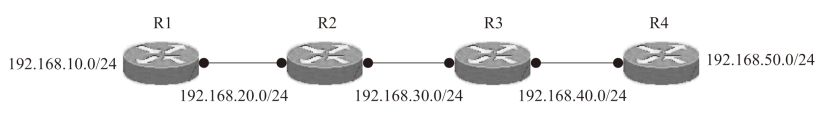

图1-18 静态路由
二、任务描述
任务场景
在RA、RB、RC路由器上配置静态路由，实现全网互通，如图1-19所示。
施工拓扑
施工拓扑图如图1-19所示。

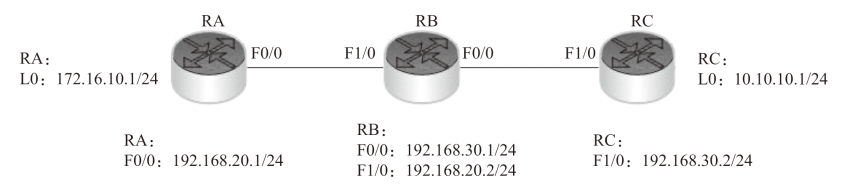

图1-19 施工拓扑图
设备环境
本实验采用Packet Tracer进行实验，使用路由器型号为Router-PT，数量为3台。
三、任务实施
1.配置路由器各接口的IP地址

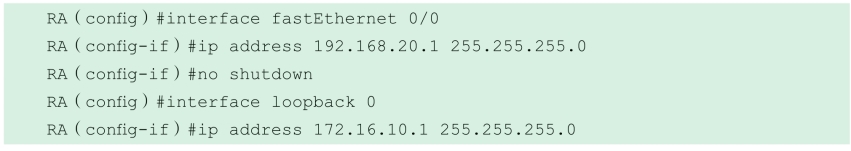

（1）在RA路由器上配置IP地址。

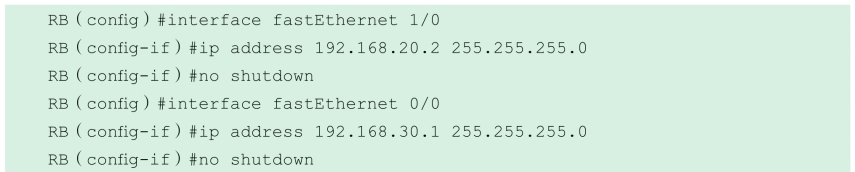

（2）在RB路由器上配置IP地址。

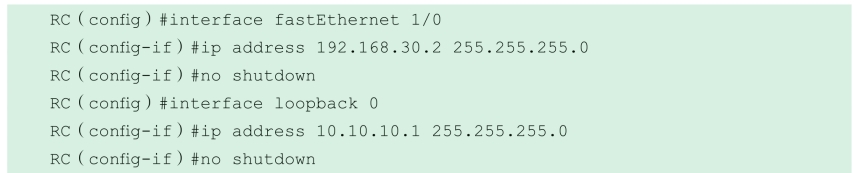

（3）在RC路由器上配置IP地址。
2.配置静态路由
（1）在RA路由器上配置静态路由。
（2）在RB路由器上配置静态路由。
（3）在RC路由器上配置静态路由。
3.测试连通性

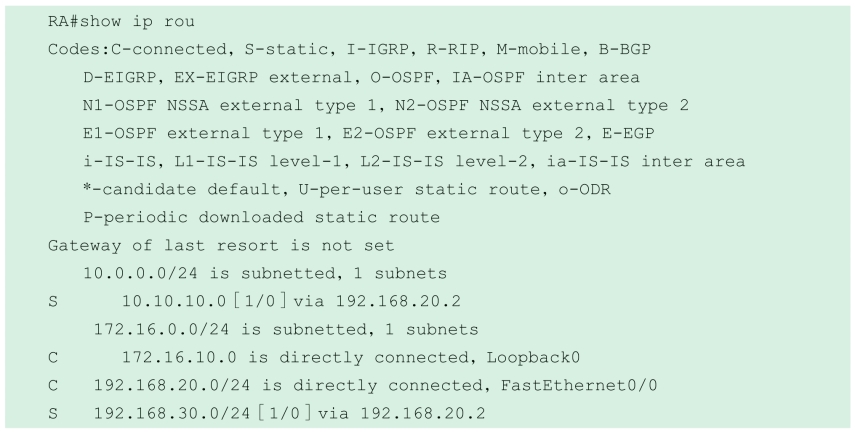

（1）查看路由表。
从RA路由器的路由表中可以看到，直连路由网段为172.16.10.0/24和192.168.20.0/24，静态路由网段为10.10.10.0/24和192.168.30.0/24，静态路由的标记为“S”。

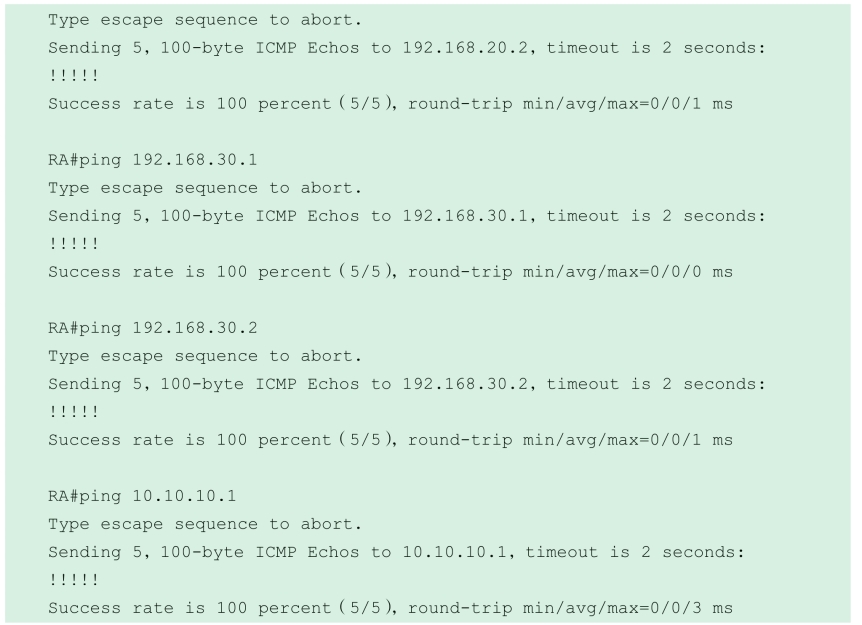

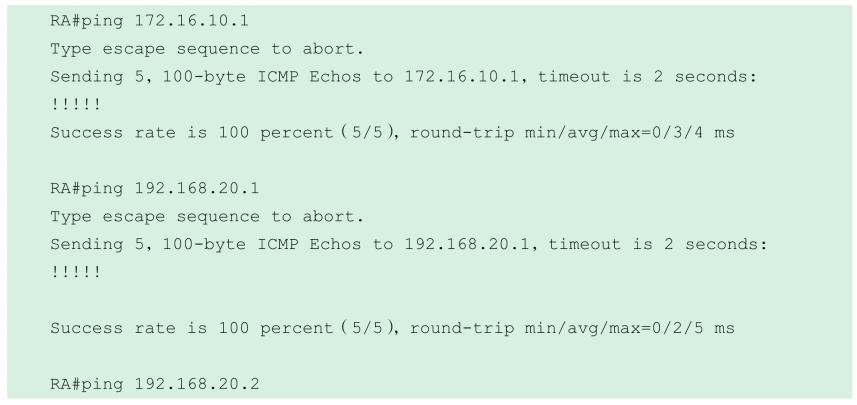

（2）测试网络连通性。
从以上测试反馈的结果来看，各个路由的接口已经都能正常通信，表明RA、RB、RC已经实现了全网通。

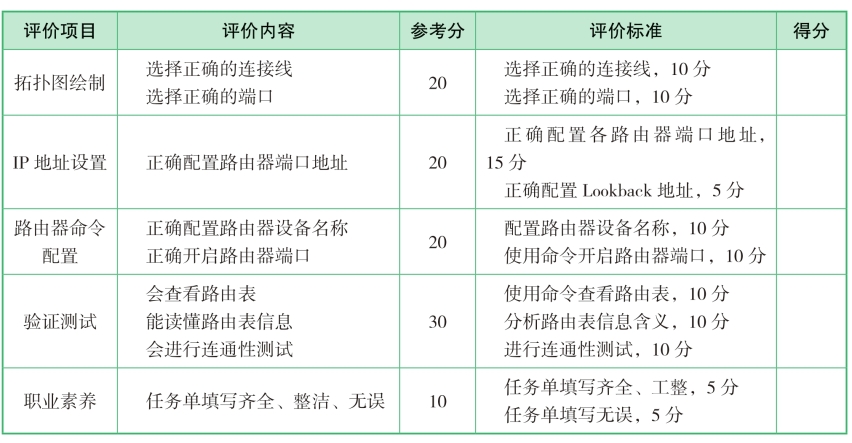

四、任务评价
五、相关知识
1.静态路由概述
静态路由是指由网络管理员手工配置的路由信息。当网络的拓扑结构或链路的状态发生变化时，网络管理员需要手工去修改路由表中相关的静态路由信息。
静态路由一般适用于比较简单的网络环境，在这样的环境中，网络管理员易于清楚地了解网络的拓扑结构，便于设置正确的路由信息。
实施静态路由选择的过程如下。
①确定网段的总数。
②标记每台路由器非直连的路由。
③为每台路由配置非直连路由的静态路由。
图1-18所示的拓扑图有4个路由器和5个网段，首先确定5个网段，分别为192.168.10.0/24、192.168.20.0/24、192.168.30.0/24、192.168.40.0/24、192.168.50.0/24，然后分别找出每台路由器的非直连网段。以R1为例，R1的非直连网段为192.168.30.0/24、192.168.40.0/24、192.168.50.0/24，最后分别为4台路由配置静态路由。
2.静态路由的配置
静态路由的配置格式：
六、课后练习
1.以下路由表项要由网络管理员手动配置的有（ ）。
A.静态路由 B.直接路由 C.动态路由 D.以上说法都不正确
2.静态路由的优点包括（ ）。
A.管理简单 B.自动更新路由 C.提高网络安全性 D.节省带宽
3.在路由器上依次配置了如下两条静态路由，那么关于这两条路由，如下说法正确的是（ ）。
A.路由表会生成两条去往192.168.0.0的路由，两条路由互为备份
B.路由表会生成两条去往192.168.0.0的路由，两条路由互为负载分担
C.路由表只会生成第二条配置的路由，其优先级为0
D.路由表只会生成第二条配置的路由，其优先级为60
