工单任务3 无线路由器的DHCP设置
一、工作准备
想一想
1.为什么计算机能够自己获取到IP地址？
2.怎么管理发放IP地址？
二、任务描述
任务场景
配置路由器，实现局域网中所有客户机都能够获取到自己的IP地址和网关及DNS。
设备环境
双绞线，无线路由器（TP-LINK TL-WR340G+），PC 1台。
三、任务实施
1.DHCP服务器设置

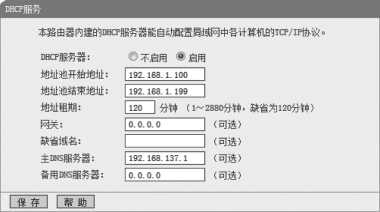

选择“高级设置”图标，点击“DHCP服务”菜单项，出现如图4-12所示的界面，此处可配置DHCP地址池。
DHCP服务器：选择是否启用DHCP服务器功能，默认为启用。
地址池开始地址/结束地址：分别输入开始地址和结束地址。完成设置后，DHCP服务器分配给内网主机的IP地址将介于这两个地址之间。
地址租期：即DHCP服务器给内网主机分配的IP地址的有效使用时间。在该段时间内，服务器不会将该IP地址分配给其他主机。
网关：可选项。应输入路由器LAN口的IP地址，默认为192.168.1.1。
缺省域名：可选项。应输入本地网域名，默认为空。
主/备用DNS服务器：可选项。可以输入ISP提供的DNS服务器地址或保持默认，若不清楚，可咨询ISP。
2.查看客户端列表

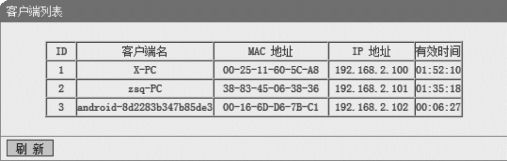

选择“DHCP服务器”→“客户端列表”选项，可以查看客户端主机的相关信息；单击“刷新”按钮可以更新表中信息，如图4-13所示。
图4-12 DHCP地址池
图4-13 客户端列表
客户端名：显示获得IP地址的客户端计算机的名称。
MAC地址：显示获得IP地址的客户端计算机的MAC地址。
IP地址：显示DHCP服务器分配给客户端主机的IP地址。
有效时间：指客户端主机获得的IP地址距到期所剩的时间。每个IP地址都有一定的租用时间，客户端软件会在租期到期前自动续约。
3.静态地址分配

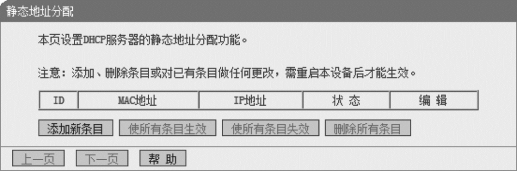

选择菜单“DHCP服务器”→“静态地址分配”选项，可以在图4-14所示的界面中查看和编辑静态IP地址分配条目。
图4-14 静态地址分配

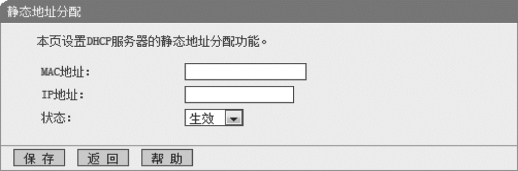

单击“添加新条目”按钮，可以在图4-15所示的界面中设置新的静态地址分配条目。
图4-15 静态地址分配条目
MAC地址：输入需要预留静态IP地址的计算机的MAC地址。
IP地址：预留给内网主机的IP地址。
状态：设置该条目是否生效。只有状态为“生效”时，本条目的设置才生效。
举例：如果希望给局域网中MAC地址为00-13-8F-A9-6C-CB的计算机预留IP地址192.168.1.101，这时按照如下步骤设置。
①单击“添加新条目”按钮。
②设置MAC地址为“00-13-8F-A9-6C-CB”，IP地址为“192.168.1.101”，状态为“生效”。
③单击“保存”按钮，可以看到设置完成后的静态地址分配列表。
④重启路由器使设置生效。
想一想
1.DHCP服务器的作用有哪些？
2.如何为固定的机器分配固定的IP地址？
任务归纳
无线路由器的DHCP服务为无线路由器的使用提供了便利。

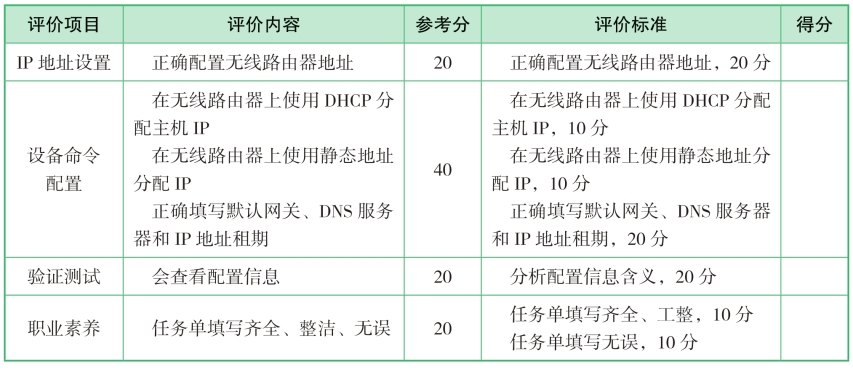

四、任务评价
五、相关知识
DHCP（Dynamic Host Configuration Protocol，动态主机配置协议）通常被应用在大型的局域网络环境中，主要作用是集中管理、分配IP地址，使网络环境中的主机动态地获得IP地址、网卡地址、DNS服务器地址等信息，并能够提升地址的使用率。
DHCP协议采用客户端/服务器模型，主机地址的动态分配任务由网络主机驱动。当DHCP服务器接收到来自网络主机申请地址的信息时，才会向网络主机发送相关的地址配置等信息，以实现网络主机地址信息的动态配置。DHCP具有以下功能。
① 保证任何IP地址在同一时刻只能由一台DHCP客户机使用。
②DHCP应当可以给用户分配永久固定的IP地址。
③DHCP应当可以同用其他方法获得IP地址的主机共存（如手工配置IP地址的主机）。
④DHCP服务器应当向现有的BOOTP客户端提供服务。
DHCP有3种方式分配IP地址：
①自动分配方式（Automatic Allocation）。DHCP服务器为主机指定一个永久性的IP地址，一旦DHCP客户端第一次成功地从DHCP服务器端租用到IP地址，就可以永久性地使用该地址。
②动态分配方式（Dynamic Allocation）。DHCP服务器为主机指定一个具有时间限制的IP地址，时间到期或主机明确表示放弃该地址时，该地址可以被其他主机使用。
③手动分配方式（Manual Allocation）。客户端的IP地址是由网络管理员指定的，DHCP服务器只是将指定的IP地址告诉客户端主机。
以上3种地址分配方式中，只有动态分配可以重复使用客户端不再需要的地址。
DHCP消息的格式是基于BOOTP（Bootstrap Protocol）消息格式的，这就要求设备具有BOOTP中继代理的功能，并能够与BOOTP客户端和DHCP服务器实现交互。BOOTP中继代理的功能，使得没有必要在每个物理网络都部署一个DHCP服务器。RFC 951和RFC 1542对BOOTP协议进行了详细描述。
六、课后练习
1.DHCP的中文为（ ）。
A.静态主机配置协议 B.动态主机配置协议
C.主机配置协议 D.无线路由配置协议
2.为移动用户提供较短的地址租约期限为4 h，输入的租约数据应该是（ ）。
A.3 600 B.10 800 C.1 440 D.25 560
3.Ipconfig/release的意思是（ ）。
A.获取地址 B.释放地址
C.查看所有IP配置 D.查看IP地址租期
4.如果要创建一个作用域，网段为192.168.11.1～254，那么默认路由一般是（ ）。
A.192.168.11.1 B.192.168.0.254 C.192.168.11.254 D.192.168.11.252
5.DHCP的作用是（ ）。
A.为主机分配IP地址 B.实现文件共享
C.提供Web服务 D.进行安全认证
