工单任务3 配置静态路由实现全网互通
一、工作准备
写一写
写出图1-22中各路由器的非直连网段地址。
RA：__________________________
RB：__________________________
RC：__________________________
RD：__________________________
二、任务描述
任务场景
按照要求配置网通，PC1到PC2的路径为PC1-RA-RD-RC-PC2，PC4到PC3的路径为PC4-RA-RB-RC-PC3。配置完成后，使用Tracert命令跟踪路径是否按照正确的路由到达指定目的地，如图1-22所示。
施工拓扑
施工拓扑图如图1-22所示。
图1-22 施工拓扑图
设备环境
本实验采用Packet Tracer进行实验，使用路由器型号为Router-PT，数量为4台，主机4台。
三、任务实施
1.配置路由器各接口的IP地址

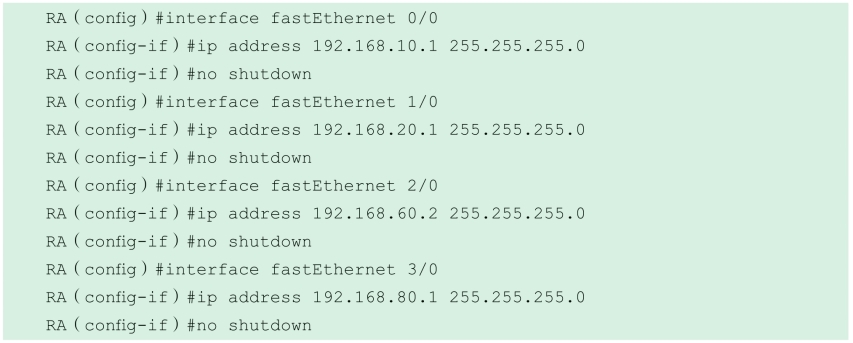

（1）在RA路由器上配置IP地址。

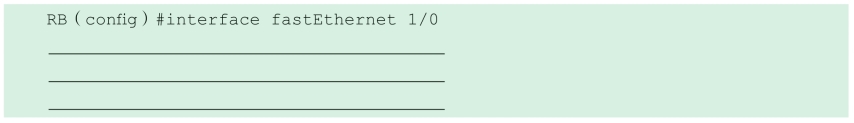

（2）在RB路由器上配置IP地址。

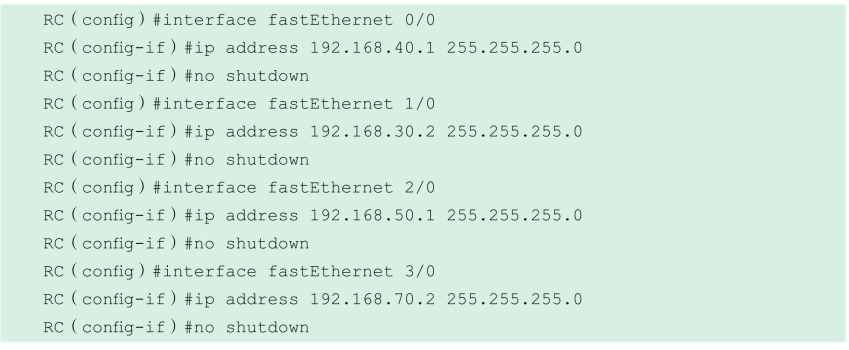

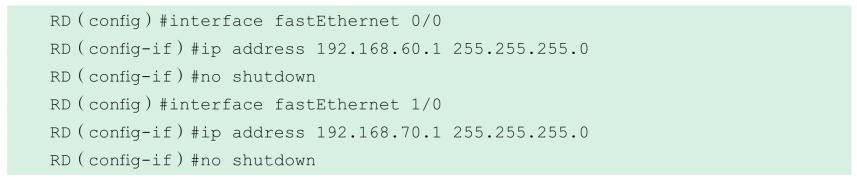

（3）在RC路由器上配置IP地址。（4）在RD路由器上配置IP地址。
2.配置静态路由

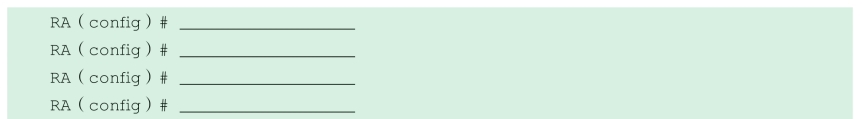

（1）在RA路由器上配置静态路由。
（2）在RB路由器上配置静态路由。

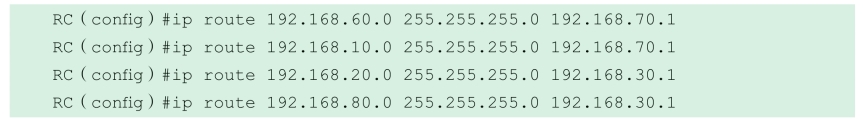

（3）在RC路由器上配置静态路由。
（4）在RD路由器上配置静态路由。
3.验证配置

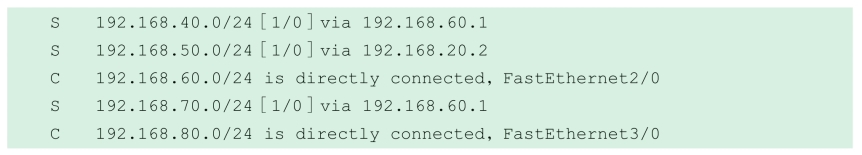

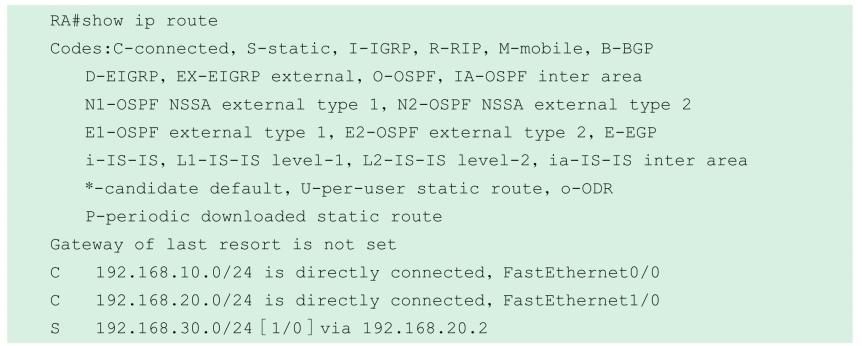

（1）查看RA路由器的路由表。
认一认
在RA路由表中，分别有几条什么类型的路由表？

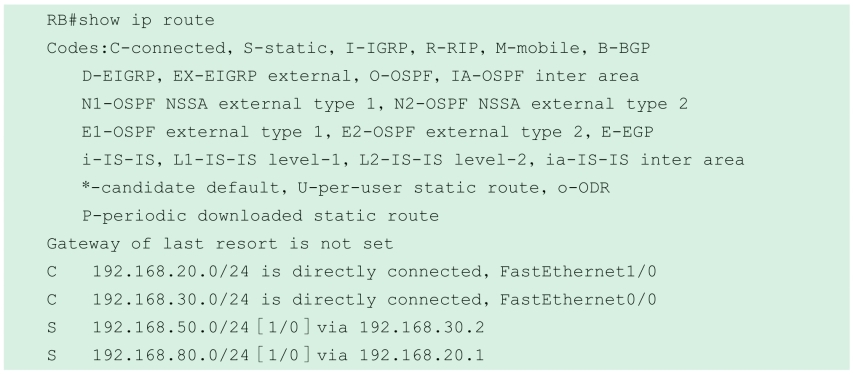

（2）查看RB路由器的路由表。

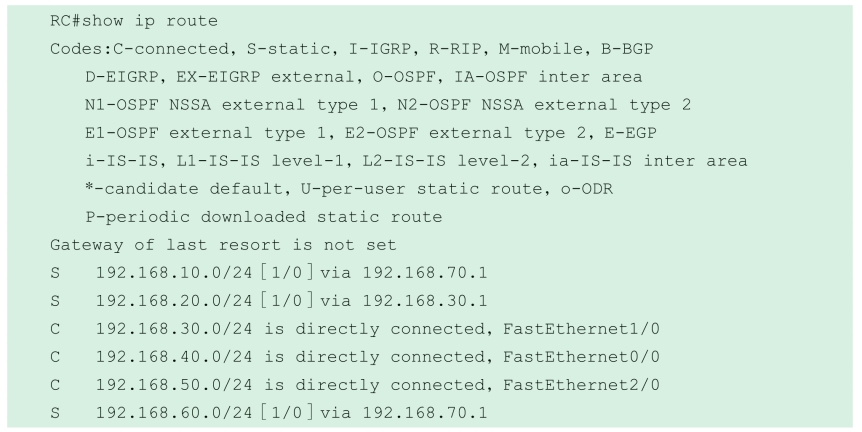

（3）查看RC路由器的路由表。

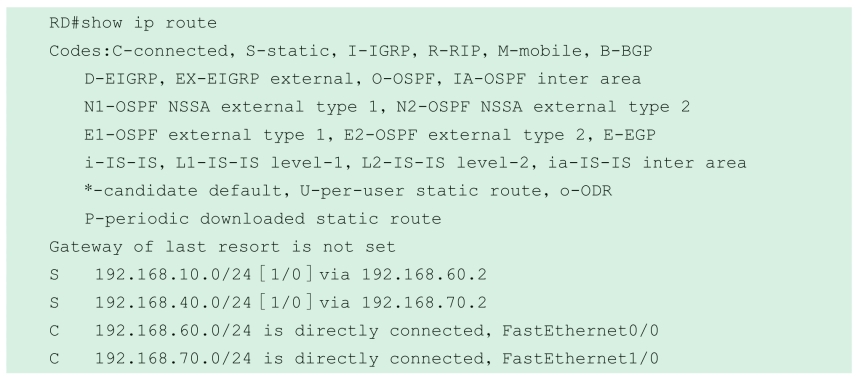

（4）查看RD路由器的路由表。

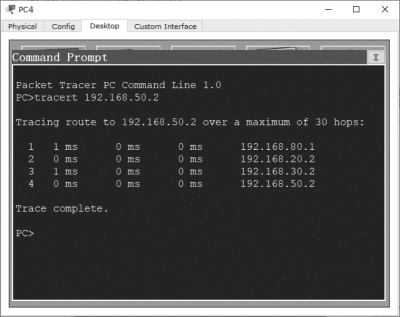

（5）使用Tracert命令测试路由路径。使用Tracert命令测试路由路径，如图1-23和图1-24所示。
图1-23 PC1～PC2测试信息
图1-24 PC3～PC4测试信息
通过观察路由走过的每一个网关地址，发现路由路径正常，本实验成功，可以通过静态路由控制路由走向。

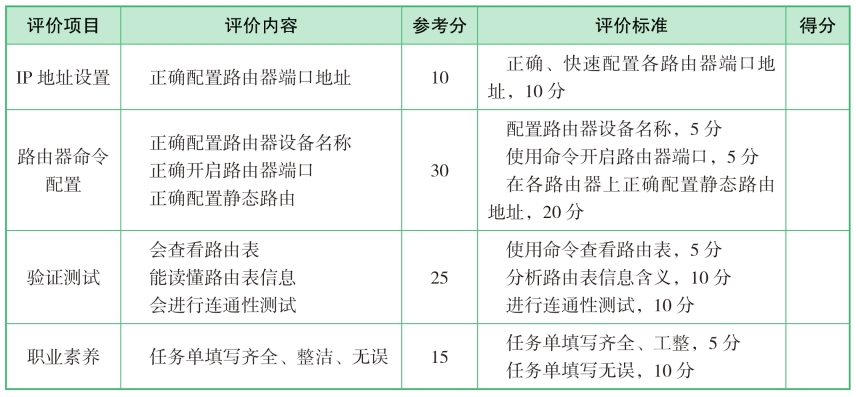

四、任务评价

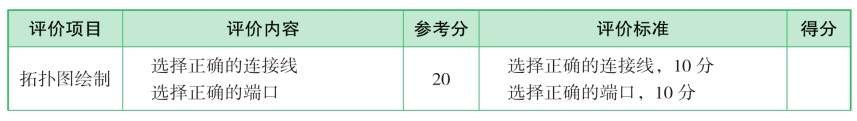

续表
五、相关知识
路由跟踪
Tracert（跟踪路由）是路由跟踪实用程序，用于确定IP数据包访问目标所采取的路径。Tracert命令使用IP生存时间（TTL）字段和ICMP错误消息来确定从一个主机到网络上其他主机的路由。
该诊断程序将包含不同生存时间（TTL）值的Internet控制消息协议（ICMP）回显数据包发送到目标，以决定到达目标所采用的路由。数据包每经过一个路径上的路由器，TTL都会减1，所以TTL是有效的跃点计数。数据包上的TTL到达0时，路由器应该将“ICMP已超时”的消息发送回源系统。Tracert先发送TTL为1的回显数据包，并在随后的每次发送过程中将TTL递增1，直到目标响应或TTL达到最大值，从而确定路由。路由通过检查中级路由器发送回的“ICMP已超时”的消息来确定路由。不过，有些路由器悄悄地下传包含过期TTL值的数据包，而Tracert看不到。
六、课后练习
1.当外发接口不可用时，路由表中的静态路由条目的变化为（ ）。
A.该路由将从路由表中删除
B.路由器将轮询邻居，以查找替用路由
C.该路由将保持在路由表中，因为它是静态路由
D.路由器将重定向该静态路由，以补偿下一跳设备的缺失
2.以下有关静态路由的叙述中，错误的是（ ）。
A.静态路由不能动态反映网络拓扑结构
B.静态路由不仅会占用路由器的CPU和RAM，而且大量占用线路的带宽
C.如果出于安全的考虑，想隐藏网络的某些部分，可以使用静态路由
D.在一个小而简单的网络中，常使用静态路由，因为配置静态路由更为简捷
3.静态路由的优点不包括（ ）。
A.管理简单 B.自动更新路由 C.提高网络安全性 D.节省宽带
4.以下命令能显示管理距离的有（ ）。
A.R1# show interface B.R1# show ip route
C.R1# show ip interface D.R1# debug ip routing
