工单任务2 配置三层端口聚合
一、工作准备
想一想
建立三层AP时需要注意哪些方面？
写一写

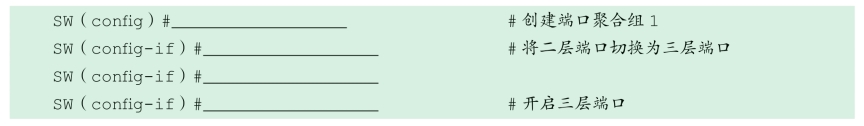

写出在三层交换机SW上创建聚合端口的命令，三层端口地址为192.168.50.1/24。
二、任务描述
任务场景
配置PC1加入三层交换机SW1的VLAN 10，配置PC2加入三层交换机的VLAN 20，在两个三层交换机之间开启三层端口聚合，提高冗余和链路带宽，如图2-20所示。
施工拓扑
施工拓扑图如图2-20所示。

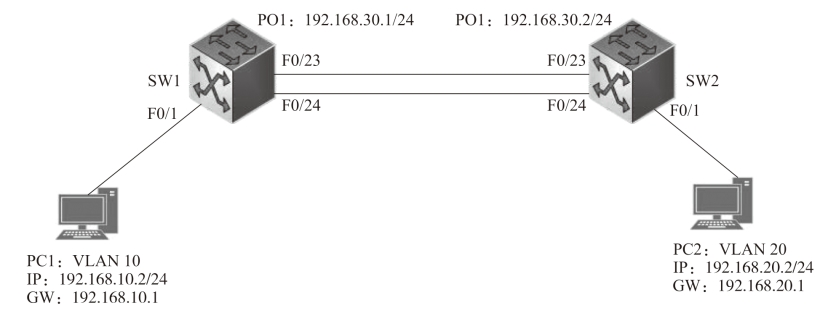

图2-20 施工拓扑图
设备环境
本实验采用Packet Tracer进行实验，使用的三层交换机型号为S3560，数量为2台，计算机2台。
三、任务实施
1.在SW1交换机上创建VLAN，并将接口放入相应的VLAN中
（1）在交换机SW1上创建VLAN。
（2）将交换机端口加入相应VLAN。
2.在SW2交换机上创建VLAN，并将接口放入相应的VLAN中
（1）在交换机SW2上创建VLAN。
（2）将交换机端口加入相应VLAN。
3.配置三层交换机VLAN间通信
（1）SW1配置。
（2）SW2配置。
4.三层聚合配置

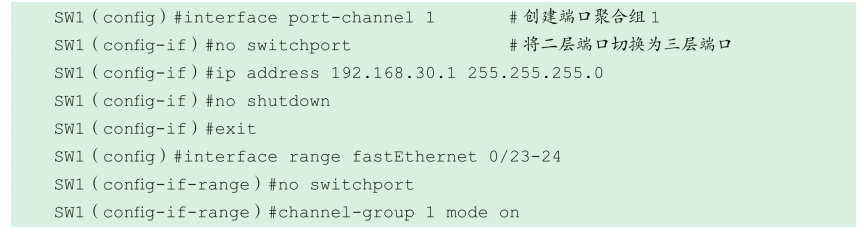

（1）SW1配置。

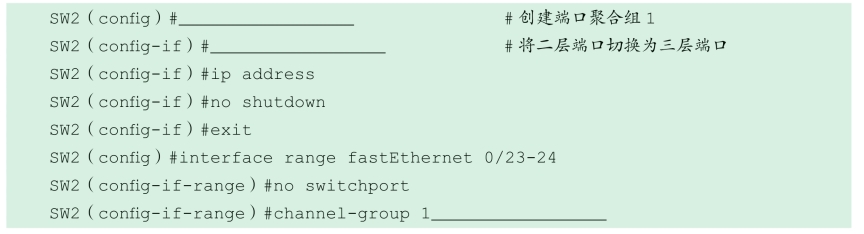

（2）SW2配置。

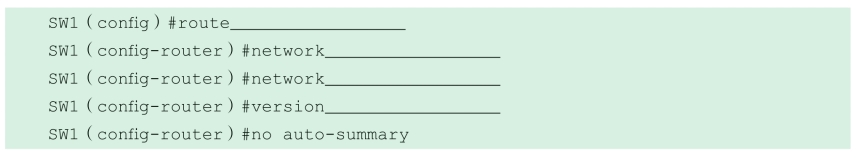

5.配置RIP路由协议
（1）SW1配置。
（2）SW2配置。
6.验证

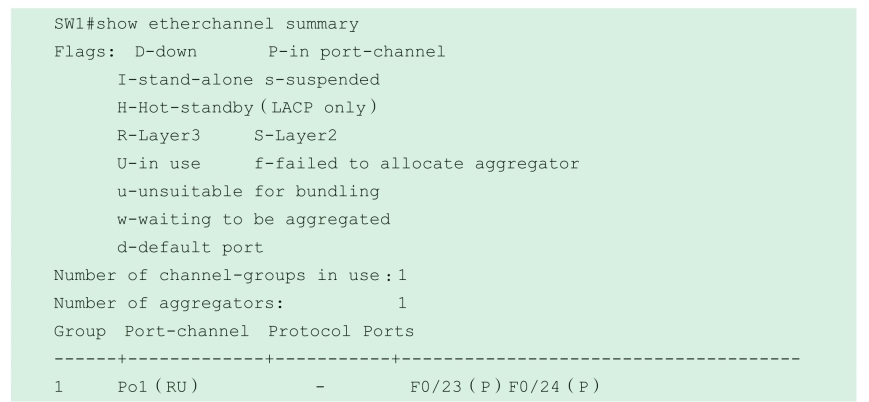

（1）查看SW1的端口聚合组情况。
“RU”标记表示在SW1上建立了三层聚合1组，端口为F0/23和F0/24。
（2）PC1 ping PC2。
PC1可以和PC2正常通信，实验成功。

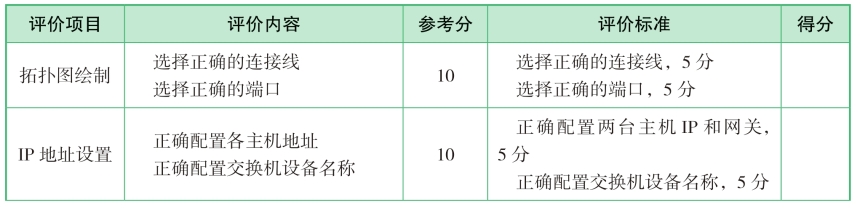

四、任务评价
续表
五、相关知识
三层链路聚合
三层链路的AP技术和二层链路的AP技术的本质相同，都是通过捆绑多条链路形成一个逻辑端口来增加带宽，保证冗余和进行负载分担。三层链路冗余技术较二层链路冗余技术丰富得多，配合各种路由协议可以轻松实现三层链路冗余和负载均衡。
建立三层AP首先应手动建立聚合端口，并将其设置为三层接口。如果直接将交换机端口加入，会出现接口类型不匹配，命令无法执行的错误。
六、课后练习
1.两台交换机通过聚合端口进行通信，下列因素中两端必须一致的有（ ）。（多选题）
A.进行聚合的链路的数目 B.进行聚合的链路的速率
C.进行聚合的链路的双工方式 D.STP、QoS、VLAN相关配置
2.以下说法错误的是（ ）。
A.AP成员端口的端口速率必须一致
B.AP成员端口的端口传输介质必须一致
C.组建聚合组的两台交换机port-group编号必须一致
D.S5750-E系列交换机默认是Source MaC和Destination MaC的负载均衡方式
3.以下对IEEE 802.3ad的说法正确的是（ ）。
A.支持不等价链路聚合
B.一般交换机上可以建立8个聚合端口
C.聚合端口既有二层聚合端口，又有三层聚合端口
D.聚合端口只适合百兆以上网络
