工单任务4 使用SVI接口实现不同VLAN间的通信
一、工作准备
想一想
什么是SVI接口？在三层交换机上如何实现SVI接口？
写一写
写出在三层交换机SW上创建SVI接口的命令（VLAN 20：193.168.50.254/24）。
二、任务描述
任务场景
在SW1和SW2交换机上创建VLAN 10和VLAN 20，配置Trunk实现同一VLAN里的计算机能跨越交换机进行相互通信，并且在SW2三层交换机上配置SVI虚拟接口，利用三层交换机实现不同VLAN间的路由，如图2-17所示。
施工拓扑
施工拓扑图如图2-17所示。

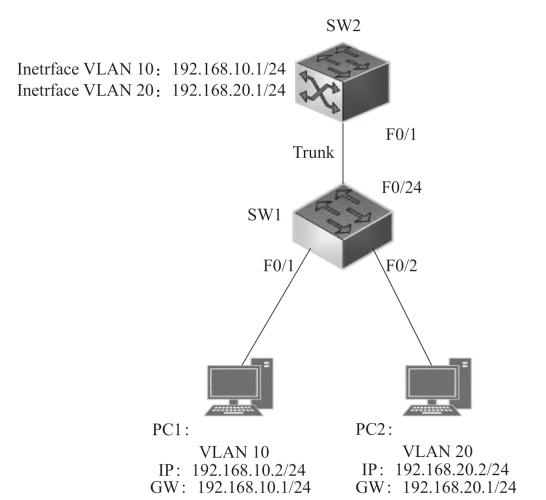

图2-17 施工拓扑图
设备环境
本实验采用Packet Tracer进行实验，使用二层交换机型号为2950T-24，数量为1台，三层交换机型号为S3560，数量为1台，计算机2台。
三、任务实施
1.在SW1交换机上创建VLAN、Trunk，并将接口放入相应的VLAN中
（1）在交换机SW1上创建VLAN。

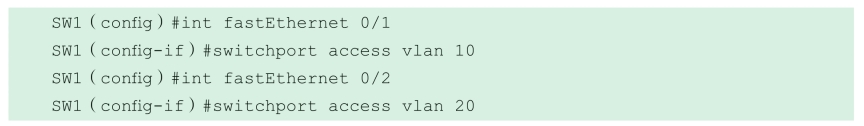

（2）将交换机端口加入相应VLAN。

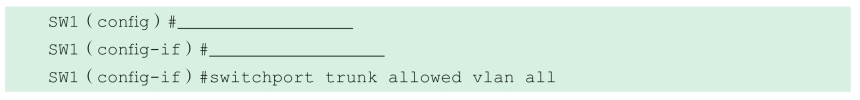

（3）在交换机SW1上配置相连端口为Tag VLAN模式
2.在SW2交换机上创建VLAN、Trunk
（1）在交换机SW1上创建VLAN。

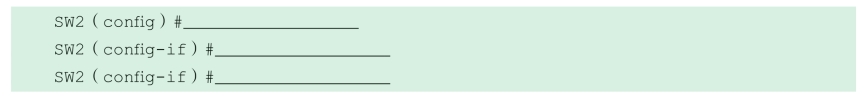

（2）在交换机SW2上配置相连端口为Tag VLAN模式。

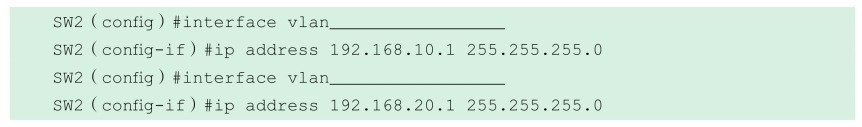

3.配置三层交换机VLAN间通信
4.验证

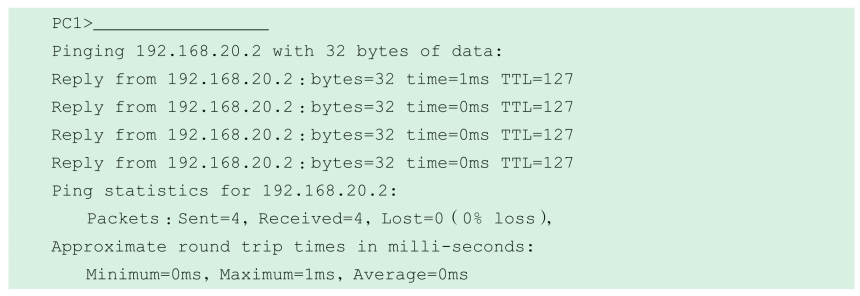

（1）PC1 ping PC2。

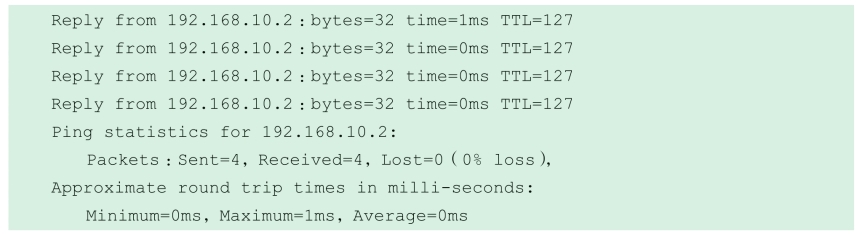

（2）PC2 ping PC1。
使用处于不同网段的两台计算机，通过以上信息发现可以正常通信，实验成功。

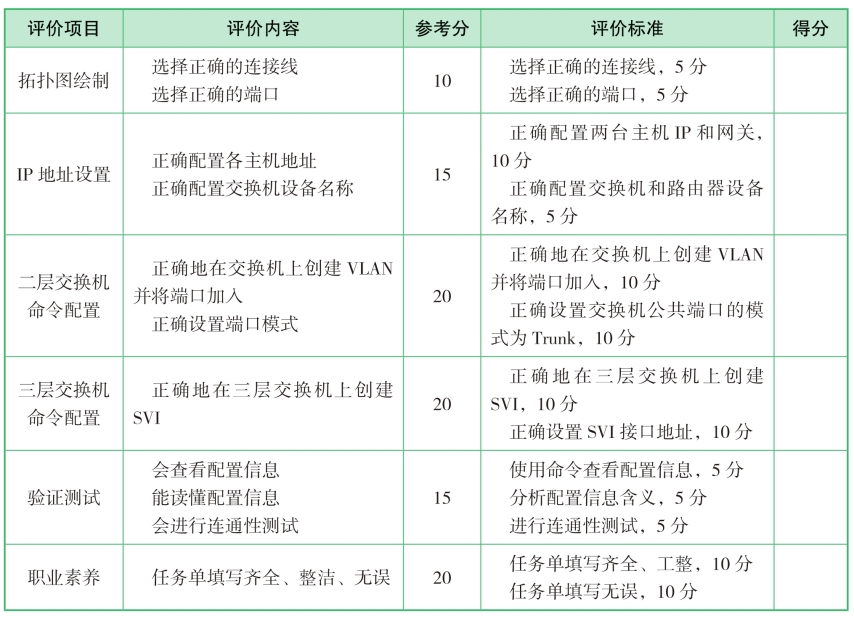

四、任务评价
五、相关知识
1.三层交换机VLAN互访原理
利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发。三层交换机利用直连路由可以实现不同VLAN之间的互相访问。三层交换机给接口配置IP地址，采用SVI（交换虚拟接口）的方式实现VLAN间互连。SVI是指为交换机中的VLAN创建虚拟接口，并且配置IP地址。
2.SVI配置
（1）为VLAN创建SVI接口。
（2）为SVI接口配置IP地址。
六、课后练习
1.下列关于使用子接口进行VLAN间路由的说法中，正确的有（ ）。
A.需要使用的交换机端口较多 B.物理配置较简单
C.子接口不会争用带宽 D.在路由失败时，第3层故障排除较简单
2.当将路由器接口配置为VLAN中继端口时，必须遵循的要素是（ ）。
A.每个VLAN对应一个物理接口 B.每个子接口对应一个物理接口
C.每个子接口对应一个IP网络或子网 D.每个VLAN对应一条中继链路
3.当网络中使用VLAN间路由时，下列关于ARP的说法中，正确的是（ ）。
A.当采用单臂路由器VLAN间路由时，每个子接口在响应ARP请求时都会发送独立的MAC地址
B.当采用VLAN时，交换机收到PC发来的ARP请求后，会使用通向该PC的端口的MAC地址来响应该ARP请求
C.当采用单臂路由器VLAN间路由时，路由器会使用物理接口的MAC地址响应ARP请求
