工单任务2 使用扩展访问控制列表实现流量控制
一、工作准备
想一想
1.编号扩展ACL的序号范围是多少？它能够实现哪些特殊的功能？
2.访问控制列表的5个控制要素分别是什么？
二、任务描述
任务场景
配置全网互通及ACL。PC1与PC3为客户端PC，PC2为服务器。现需要通过扩展ACL实现PC1与PC2通信，PC1不可以与PC3通信，其他通信正常，如图3-4所示。
施工拓扑
施工拓扑图如图3-4所示。

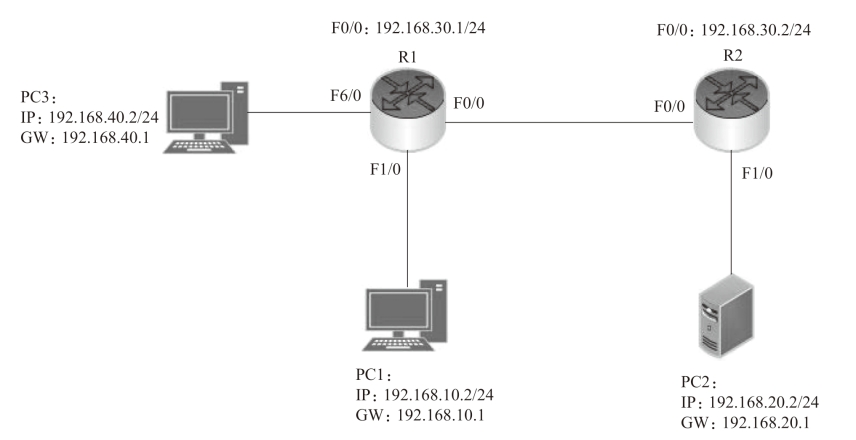

图3-4 施工拓扑图
设备环境
本实验采用Packet Tracer进行实验，使用的路由器型号为Router-PT，数量为2台，计算机2台，服务器1台。
三、任务实施
1.R1和R2的接口配置

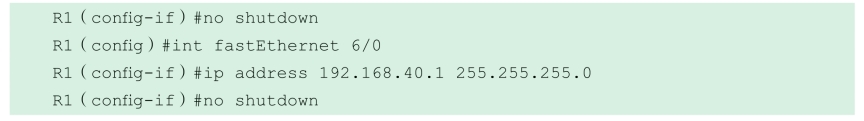

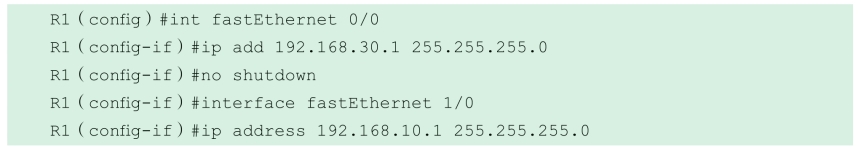

（1）R1配置。

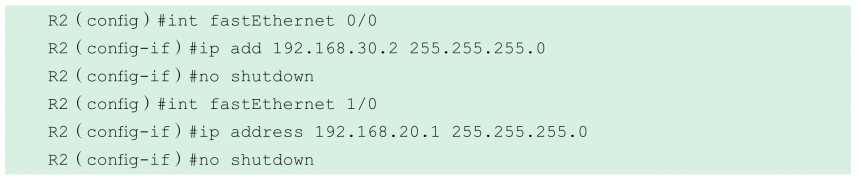

（2）R2配置。
2.配置RIP协议实现全网通
（1）R1的配置。
（2）R2的配置。

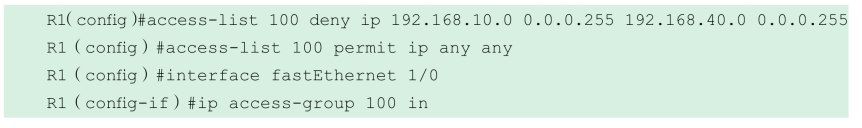

（3）ACL配置。
3.验证配置

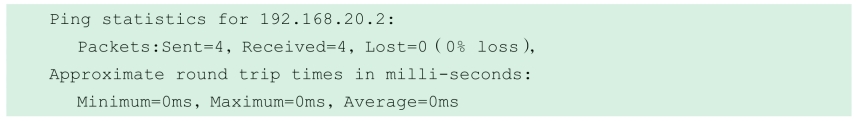

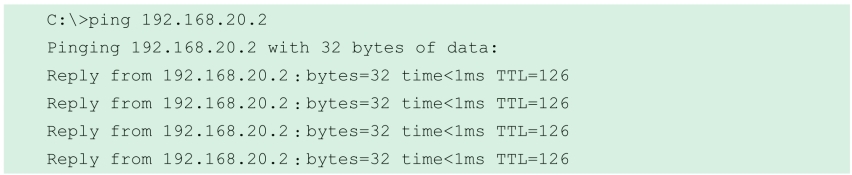

（1）PC1 ping PC2。

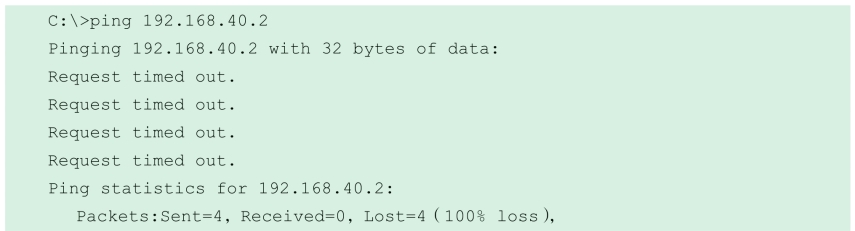

（2）PC1 ping PC3。

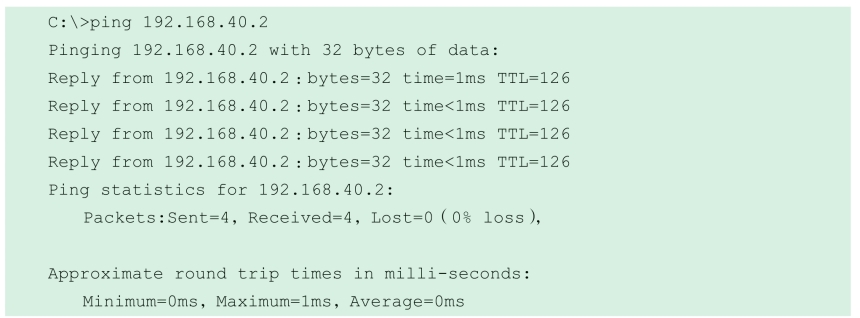

（3）PC2 ping PC3。
通过上面的测试发现配置正确，实验成功。
任务归纳
扩展访问控制列表可以对源地址、目的地址及端口进行精细化的流量控制。

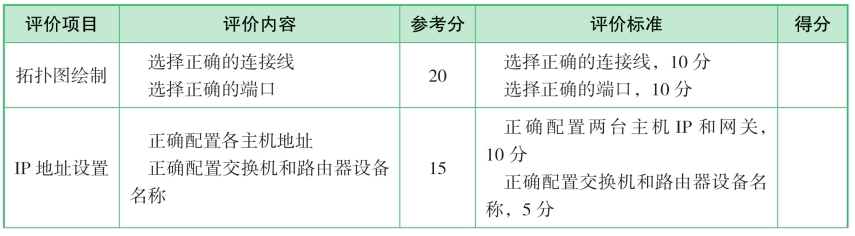

四、任务评价

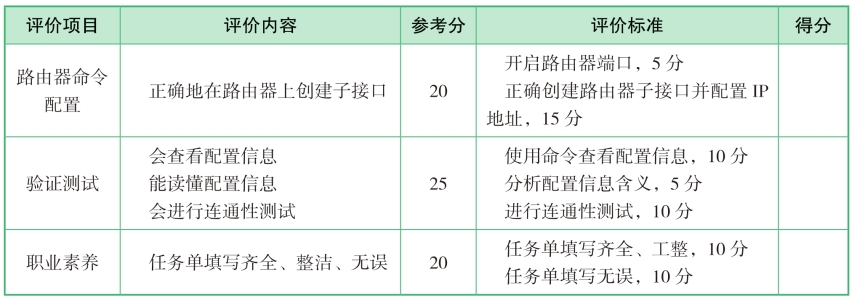

续表
五、相关知识
1.扩展ACL概述
扩展ACL比标准ACL提供了更广泛的控制范围。例如，网络管理员如果希望做到“允许外来的Web通信流量通过，拒绝外来的FTP和Telnet等通信流量”，那么，他可以使用扩展ACL来达到目的，标准ACL不能控制得这么精确。
扩展ACL可以使用地址作为条件，也可以用上层协议作为条件。
扩展ACL既可以测试数据包的源地址，也可以测试数据包的目的地址。
定义扩展ACL时，可使用的表号为100～199。
2.扩展ACL工作过程
扩展ACL工作过程如图3-5所示。

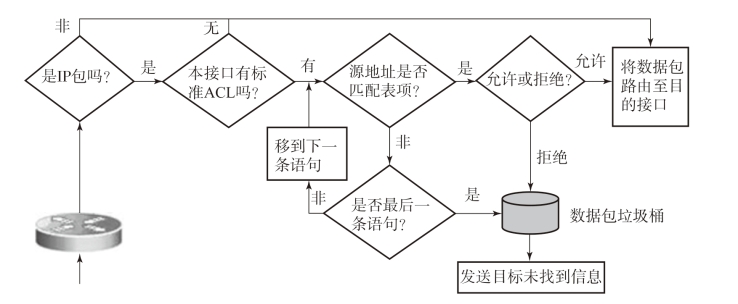

图3-5 扩展ACL工作过程
3.扩展ACL配置

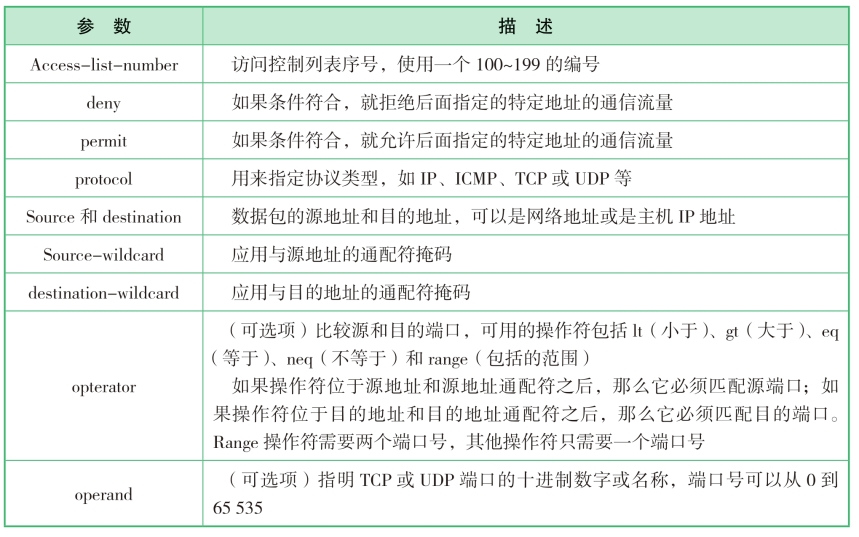

扩展ACL参数信息如表3-2所示。
表3-2 扩展ACL参数信息
六、课后练习
1.如果来自因特网的HTTP报文的目标地址是162.15.1.1，经过这个ACL过滤后，会出现的情况是（ ）。
A.由于行30拒绝，报文被丢弃
B.由于行40允许，报文被接受
C.由于ACL末尾隐含地拒绝，报文被丢弃
D.由于报文源地址未包含在列表中，报文被接收
2.某台路由器上配置了一条访问列表：access-list 4 deny 202.38.0.0 0.0.255.255 access-list 4 permit 202.38.160.1 0.0.0.255，表示（ ）。
A.只禁止源地址为202.38.0.0网段的所有访问
B.只允许目的地址为202.38.0.0网段的所有访问
C.检查源IP地址，禁止202.38.0.0大网段的主机，但允许其中的202.38.160.0小网段上的主机
D.检查目的IP地址，禁止202.38.0.0大网段的主机，但允许其中的202.38.160.0小网段的主机
3.如果在一个接口上使用了access group命令，但没有创建相应的access list，那么在此接口上，下面描述正确的是（ ）。
A.发生错误 B.拒绝所有的数据包in
C.拒绝所有的数据包out D.允许所有的数据包in、out
4.在访问控制列表中，地址和掩码分别为168.18.64.0和0.0.3.255，表示的IP地址范围是（ ）。
A.168.18.67.0～168.18.70.255 B.168.18.64.0～168.18.67.255
C.168.18.63.0～168.18.64.255 D.168.18.64.255～168.18.67.255
5.访问控制列表access-list 100 permit ip 129.38.1.1 0.0.255.255 202.38.5.2 0的含义是（ ）。
A.允许主机129.38.1.1访问主机202.38.5.2
B.允许网络129.38.0.0访问网络202.38.0.0
C.允许主机202.38.5.2访问网络129.38.0.0
D.允许网络129.38.0.0访问主机202.38.5.2
