工单任务1 配置基础RIPv2路由
一、工作准备
想一想
什么是RIP动态路由？它与静态路由相比，有哪些好处？
写一写

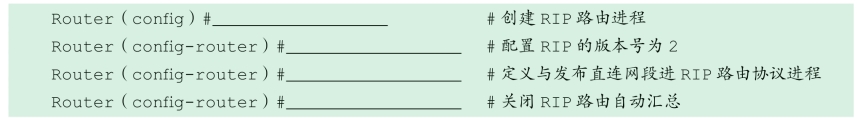

1.写出RIP路由配置的命令。
2.根据图1-26写出RA和RB路由器的直连网段地址。
二、任务描述
任务场景
在RA、RB与RC路由器上配置RIPv2动态路由，实现全网通，如图1-26所示。
施工拓扑
施工拓扑图如图1-26所示。

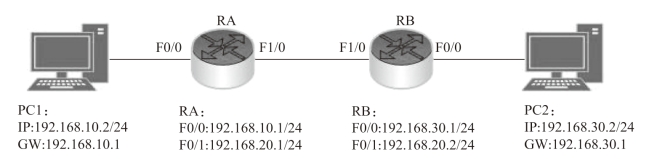

图1-26 施工拓扑图
设备环境
本实验采用Packet Tracer进行实验，使用路由器型号为Router-PT，数量为2台，计算机2台。
三、任务实施
（1）使用Packet Tracer搭建好拓扑图，使用路由器的型号为Router-PT。
（2）根据拓扑要求配置主机PC1和PC2的IP地址，如图1-27和图1-28所示。

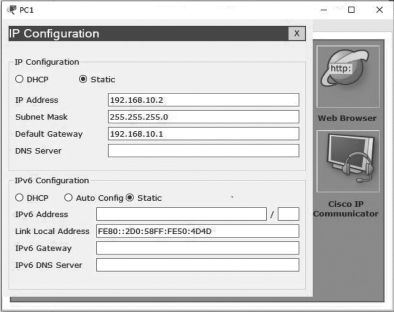

图1-27 PC1配置信息

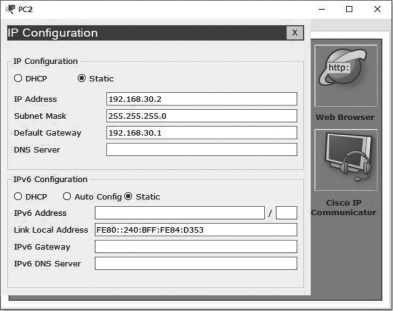

图1-28 PC2配置信息
（3）路由器的端口基本配置。

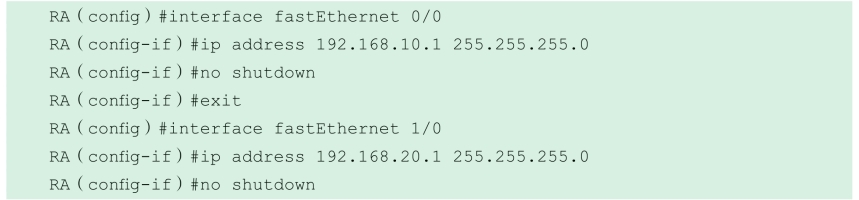

在RA路由器上配置IP地址。

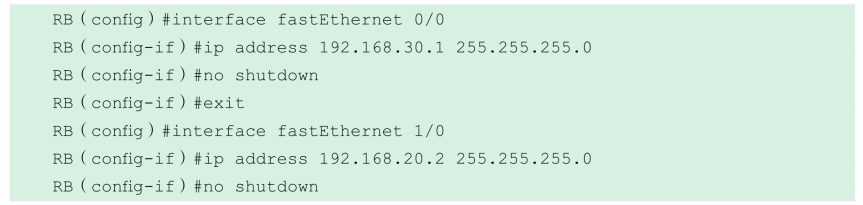

在RB路由器上配置IP地址。
（4）配置RIP路由。
在RA路由器上配置RIP路由。

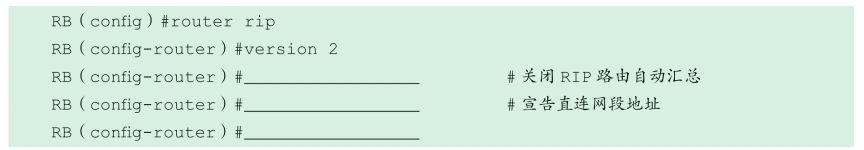

在RB路由器上配置RIP路由。
（5）验证。

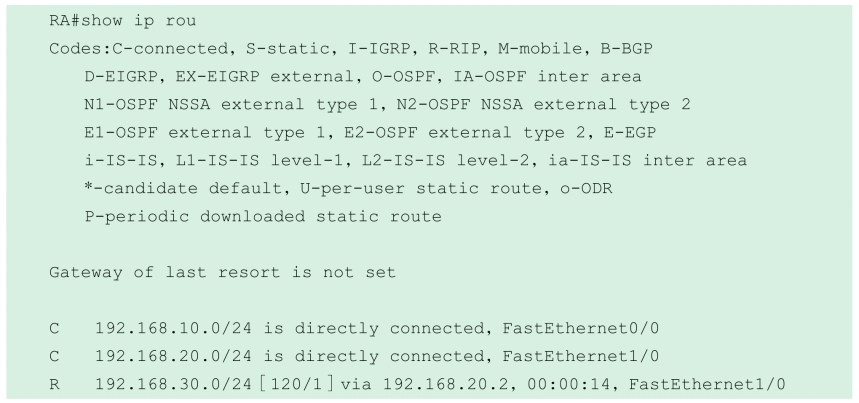

查看RA的路由表。
从RA路由器的路由表输出结果可以看到，192.168.10.0和192.168.20.0网段是RA的直连路由，192.168.30.0这条路由是通过RIP路由协议获取的，前面的标识为“R”。

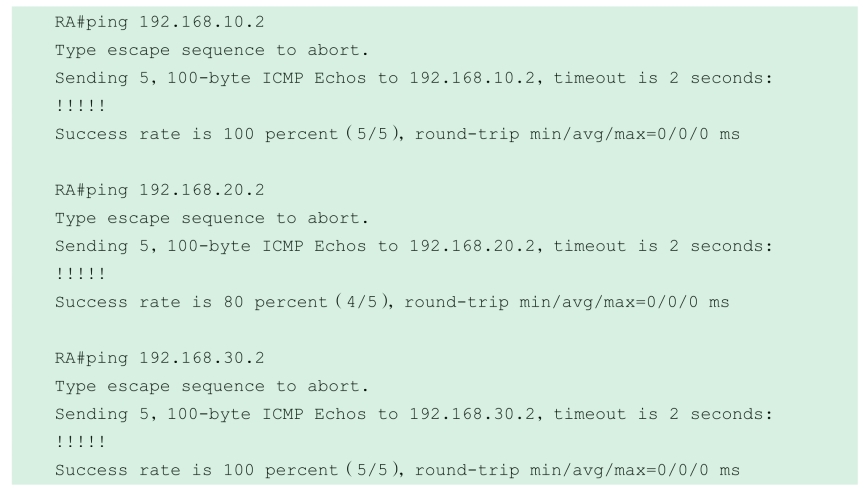

连通性测试。
从测试结果来看，所有的节点都已经可以ping通，说明RA、RB、RC路由器通过RIPv2路由协议实现了全网通。

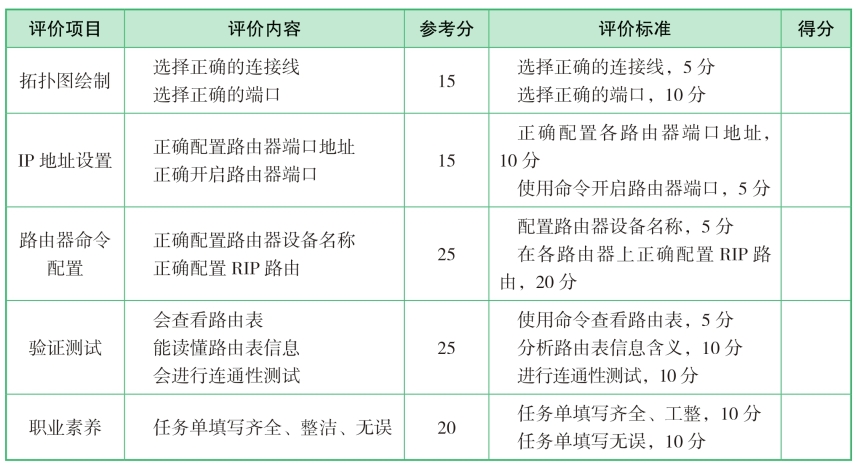

四、任务评价
五、相关知识
1.RIP路由协议介绍
RIP（Routing Information Protocol，路由信息协议）是使用最广泛的距离向量协议，它是由施乐（Xerox）在20世纪70年代开发的。当时，RIP是XNS（Xerox Network System，施乐网络）协议簇的一部分。TCP/IP版本的RIP是施乐协议的改进版。RIP最大的特点是，无论实现原理还是配置方法，都非常简单。
2.RIP路由算法介绍
RIP（Routing Information Protocol）是一种基于距离矢量算法的协议，它使用数据包转发的跳数来衡量到达目标网络的距离，路由器转发至目标网络所经过的路由器就称为跳数。以路由器为基本概念时，不再说主机向另一个主机进行通信，而是主机所在网络与目标主机所在网络进行通信。RIP协议支持最大的跳数为15。
3.度量方法
RIP的度量是基于跳数（Hops count）的，每经过一台路由器，路径的跳数加一。这样，跳数越多，路径就越长，RIP算法会优先选择跳数少的路径。RIP支持的最大跳数是15，跳数为16的网络被认为不可达。
4.路由更新
RIP中路由的更新是通过定时广播实现的。默认情况下，路由器每隔30 s向与它相连的网络广播自己的路由表，接到广播的路由器将收到的信息添加至自身的路由表中。每个路由器都如此广播，最终网络上所有的路由器都会得知全部的路由信息。正常情况下，每30 s路由器就可以收到一次路由信息确认，如果经过180 s，即6个更新周期，一个路由项都没有得到确认，那么路由器就认为它已失效了。如果经过240 s，即8个更新周期，路由项仍没有得到确认，它就被从路由表中删除。上面的30 s、180 s和240 s的延时都是由计时器控制的，RIP中一共使用了4个定时器：更新计时器（Update Timer）、超时计时器（Timeout Timer）、无效计时器（Invalid Timer）和刷新计时器（Flush Timer）。
5.路由循环
距离向量类的算法容易产生路由循环，RIP是距离向量算法的一种，所以它也不例外。如果网络上有路由循环，信息就会循环传递，永远不能到达目的地。为了避免这个问题，RIP等距离向量算法实现了下面4个机制。
（1）水平分割（Split Horizon）。水平分割保证路由器记住每一条路由信息的来源，并且不在收到这条信息的端口上再次发送它。这是保证不产生路由循环的最基本措施。
（2）毒性逆转（Poison Reverse）。当一条路径信息变为无效之后，路由器并不立即将它从路由表中删除，而是用16，即不可达的度量值将它广播出去。这样虽然增加了路由表的大小，但对消除路由循环很有帮助，它可以立即清除相邻路由器之间的任何环路。
（3）触发更新（Trigger Update）。当路由表发生变化时，更新报文立即广播给相邻的所有路由器，而不是等待30 s的更新周期。同样，当一个路由器刚启动RIP时，它广播请求报文。收到此广播的相邻路由器立即应答一个更新报文，而不必等到下一个更新周期。这样，网络拓扑的变化会最快地在网络上传播开，减少了路由循环产生的可能性。
（4）抑制计时（Holddown Timer）。一条路由信息无效之后，一段时间内这条路由都处于抑制状态，即在一定时间内不再接收关于同一目的地址的路由更新。如果路由器从一个网段上得知一条路径失效，然后立即在另一个网段上得知这个路由有效，那么这个有效的信息往往是不正确的，抑制计时避免了这个问题，而且，当一条链路频繁启停时，抑制计时减少了路由的浮动，增加了网络的稳定性。
6.邻居
有些网络是NBMA（Non-Broadcast Multi-Access，非广播多路访问）的，即网络上不允许广播传送数据。对于这种网络，RIP就不能依赖广播传递路由表了。解决方法有很多，最简单的是指定邻居（Neighbor），即指定将路由表发送给某一台特定的路由器。
7.RIP版本介绍
（1）RIPv1：分类路由，每30 s发送一次更新分组，分组中不包含子网掩码信息，不支持VLSM，默认进行边界自动路由汇总，且不可关闭，所以该路由不能支持非连续网络，不支持身份验证。使用跳数作为度量，管理距离为120，每个分组中最多只能包含25个路由信息，使用广播进行路由更新。
（2）RIPv2：无类路由，每30 s发送一次更新分组，发送分组中含有子网掩码信息，支持VLSM，默认该协议开启了自动汇总功能，所以如需向不同主类网络发送子网信息，需要手动关闭自动汇总功能（No Auto-Summary），RIPv2只支持将路由汇总至主类网络，无法将不同主类网络汇总，所以不支持CIDR。使用多播224.0.0.9进行路由更新，支持身份验证。RIPv1和RIPv2的主要区别如下。
①RIPv1是有类路由协议，RIPv2是无类路由协议。②RIPv1不能支持VLSM，RIPv2可以支持VLSM。
③RIPv1在主网络边界不能关闭自动汇总（没有手动汇总的功能），RIPv2可以在关闭自动汇总的前提下，进行手动汇总（RIPv1不支持主网络被分割，RIPv2支持主网络被分割）。
④RIPv1没有认证的功能，RIPv2可以支持认证，并且有明文和MD5两种认证。⑤RIPv1是广播更新，RIPv2是组播更新。
8.RIP的缺陷
RIP虽然简单易行，并且久经考验，但是也存在着一些很重要的缺陷，主要有以下几点。
①过于简单，以跳数为依据计算度量值，经常得出非最优路由。
②度量值以16为限，不适合大的网络。
③安全性差，接受来自任何设备的路由更新。
④不支持无类IP地址和VLSM（Variable Length Subnet Mask，变长子网掩码）。
⑤收敛缓慢，时间经常大于5 min。
⑥消耗带宽很大。

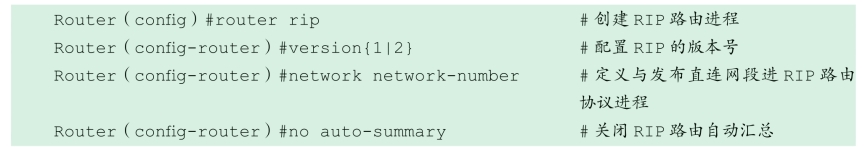

9.RIP路由配置
在配置路由协议时，如果不配置路由协议的版本，那么路由器会默认发送版本1的消息。在配置RIP路由时，需要将直连网段发布进RIP路由协议。
六、课后练习
1.以下论述中最能说明RIPv1是一种有类别（Classful）路由选择协议的是（ ）。
A.RIPv1不能在路由选择刷新报文中携带子网掩码（Subnet Mask）信息
B.RIPv1衡量路由优劣的度量值是跳数的多少
C.RIPv1协议规定运行该协议的路由器每隔30 s向所有直接相连的邻居广播发送一次路由表刷新报文
D.RIPv1的路由信息报文是UDP报文
2.在RIP协议中，当路由项在（ ）内没有任何更新时，定时器超时，该路由项的度量值便为不可达。
A.30 s B.60 s C.120 s D.180 s
3.在距离矢量路由协议中，老化机制作用于（ ）。
A.直接相邻的路由器的路由信息 B.所有路由器的路由信息
C.优先级低的路由器的路由信息 D.优先级高的路由器的路由信息
4.“毒性逆转”是指（ ）。
A.改变路由更新的时间的报文 B.一种路由器运行错误报文
C.防止路由环路的措施 D.更改路由器优先级的协议
5.在RIP协议中，计算metric值的参数是（ ）。
A.路由跳数 B.带宽 C.时延 D.MTU
