工单任务1 配置无线路由器
一、工作准备
想一想
1.家庭无线路由器怎么设置才能连接互联网？
2.怎么安装无线路由器？
二、任务描述
任务场景
某小型办公室拥有几台台式计算机和笔记本电脑，但只有一个电信的可供接入互联网的ADSL账号，现在需要使用无线路由器共享上网，还需要提供一定的安全设置。本任务需了解无线路由器的基本功能，配置无线路由器，实现对台式机和笔记本电脑同时访问Internet的配置。
施工拓扑

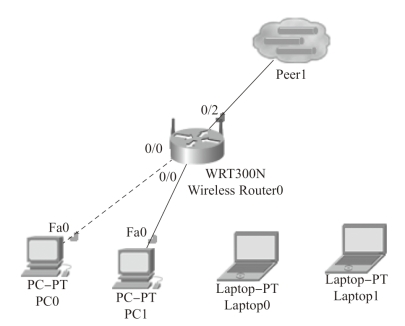

小型办公室网络共享如图4-1所示。
图4-1 小型办公室网络共享
设备环境
双绞线，无线路由器（TP-LINK TL-WR340G+），PC1台。
三、任务实施
1.了解无线路由器的外部结构
（1）无线路由器的前面板如图4-2所示，其功能介绍如表4-1所示。
图4-2 无线路由器的前面板

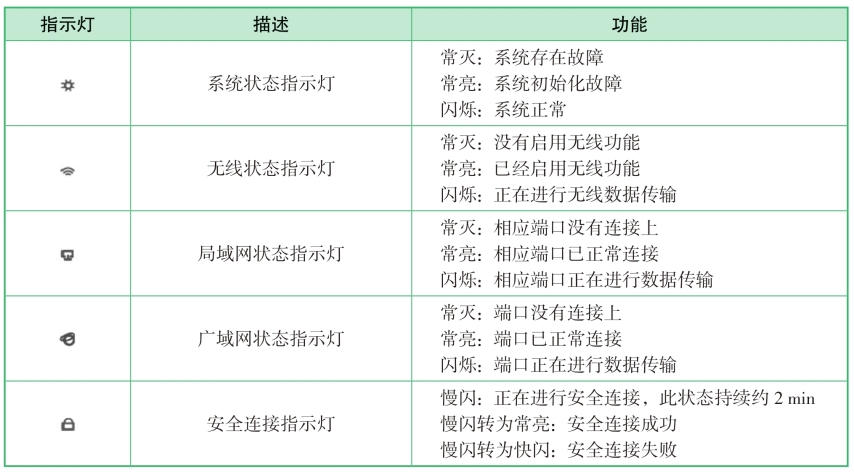

表4-1 无线路由器前面板介绍

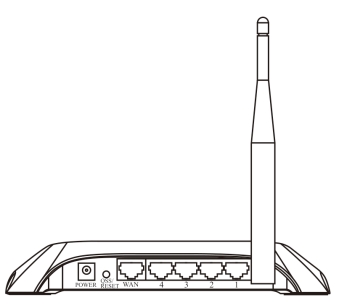

（2）无线路由器的后面板（图4-3）。
①POWER：用来连接电源，为路由器供电。
注意：如果使用不匹配的电源，可能会导致路由器损坏。
②QSS/ RESET：安全连接/复位按钮。短按时，启动快速安全连接功能，可用来与具备WPS功能的网络设备快速建立安全连接；长按超过5 s时，可使设备恢复到出厂默认设置。
③WAN：广域网端口插孔（RJ45）。该端口用来连接以太网电缆或xDSL Modem/Cable Modem。
④4/3/2/1：局域网端口插孔（RJ45）。该端口用来连接局域网中的集线器、交换机或安装了网卡的计算机。
⑤复位：如果要将路由器恢复到出厂默认设置，那么在路由器通电的情况下，按住QSS/RESET键，同时观察系统状态指示灯，大约等待5 s，当系统状态指示灯由缓慢闪烁变为快速闪烁状态时，表示路由器已成功恢复出厂设置，此时松开QSS/RESET键，路由器将重启。
2.正确搭建任务实施环境
（1）连接无线路由器。用网线将计算机直接连接到路由器LAN口。如果是笔记本电脑，也可以将无线网卡IP地址设置为自动获取，连接到无线路由器即可。但如果是首次连接路由器并对无线路由器进行配置，PC应使用有线方式连接无线路由器。
（2）登录路由器。路由器的管理地址、登录用户名、密码，在初始的情况下，在路由器的说明书上查找。
本路由器默认LAN口的IP地址是192.168.1.1，默认子网掩码是255.255.255.0。这些值可以根据实际需要进行改变。计算机连接路由器后，将自动获取IP地址。
打开网页浏览器，在浏览器的地址栏中输入路由器的IP地址：192.168.1.1，将会看到如图4-4所示的登录界面，输入用户名和密码（用户名和密码的出厂默认值均为admin），单击“确定”按钮。
注意：为了更好地在实验室环境中完成以上实验建议，各组的无线路由器的SSID按WLSYS+组号进行命名，安装无线网卡，将管理计算机用无线方式接入无线路由器。
（3）WAN口设置。家用无线路由器根据ISP提供的网络参数，设置路由器WAN口参数，即可使局域网计算机共享ISP提供的网络服务。在图4-5所示的菜单中选择“WAN口设置”选项。
图4-3 无线路由器的后面板

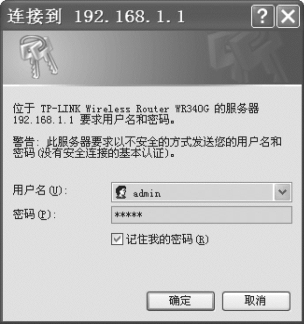

图4-4 用户登录界面
图4-5 WAN口设置
WAN口设置分为3种：PPPoE（ADSL虚拟拨号）、动态IP（以太网宽带，自动从网络服务商获取IP地址）、静态IP（以太网宽带，网络服务商提供固定IP地址）。
选择PPPoE（ADSL虚拟拨号），在图4-6所示的页面中输入ISP提供的ADSL上网账号和上网口令。

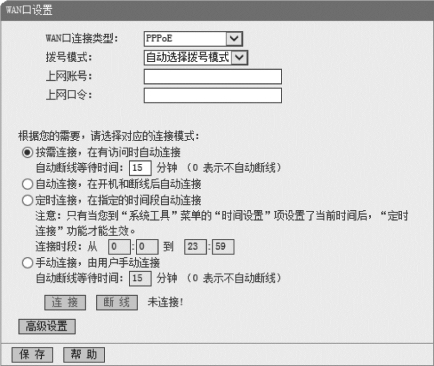

图4-6 PPPoE拨号
至此，已经可以通过无线路由器访问Internet了。
想一想
1.无线路由器的LAN口与计算机连接是使用交叉线还是直通线，还是二者均可？
2.如何初始化无线路由器？
3.WAN口连接类型包括哪些连接方式？分别在什么情况下使用？
任务归纳
无线路由器借助路由器功能，可以实现小型无线网络中的Internet连接共享，实现ADSL和小区宽带的无线共享接入。
四、任务评价
五、相关知识
无线网络（Wireless Network）指的是任何形式的通过无线电进行连接的计算机网络，其普遍和电信网络结合在一起，不需要电缆即可在节点之间相互连接。
常见的无线网络形式有移动通信网络（如GSM、CDMA）和无线局域网（如Wi-Fi）等。
Wi-Fi是一种可以将个人计算机、手持设备（如PAD、手机）等终端以无线方式互相连接的技术。Wi-Fi是一个无线网络通信技术的品牌，由Wi-Fi联盟（Wi-Fi Alliance）所持有，目的是向改善基于IEEE 802.11标准的无线网络产品之间的互通性的厂商收取专利费。现时一般会把Wi-Fi与IEEE 802.11混为一谈，甚至把Wi-Fi等同于无线网络。
六、课后练习
1.以下不属于ADSL网络接入特性的是（ ）。
A.在家庭上网的同时，可用电话 B.上传与下载最高速率是一样的
C.基于电话线路的传输 D.较适合山区有电话接入的家庭安装
2.光纤到家的英文缩写是（ ）。
A.FTTB B.FTTZ C.FTTX D.FTTH
3.宽带路由器登录口令忘记后，最常见的处理方式是（ ）。
A.寄回厂家，重新设置
B.选择“修改登录口令”选项，根据提示修改即可
C.在接通电源的情况下，长按RESET键
D.关闭电源，重新启动
4.无线路由器的无线工作频率为（ ）。
A.2 GHz B.2.4 GHz C.3 GHz D.3.4 GHz
5.向运营商提出FTTX+LAN类型接入安装申请后，运营商会安排工程师上门服务，一般不会提供（ ）。
A.上网账号 B.域名服务器地址
C.接入的IP地址 D.登录密码
