工单任务 配置RIP和OSPF重分发
一、工作准备
想一想
1.为什么需要路由重分发？
2.路由重分发的方式有哪些？
二、任务描述
任务场景
R1运行OSPF协议，R3运行RIP协议，R2作为中间路由器。在R2上配置路由重分发，从而实现全网通，如图3-10所示。
施工拓扑
施工拓扑图如图3-10所示。

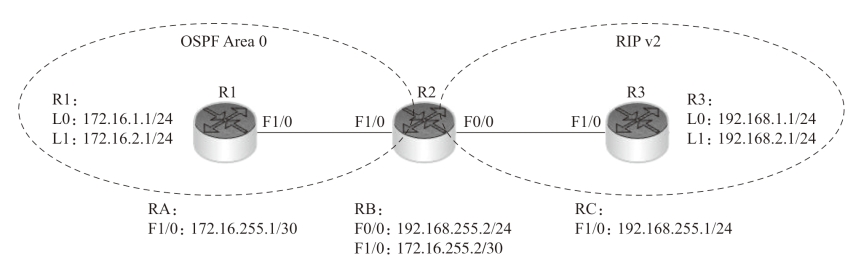

图3-10 施工拓扑图
设备环境
本实验采用Packet Tracer进行实验，使用的路由器型号为Router-PT，数量为3台。
三、任务实施
1.路由器各端口配置

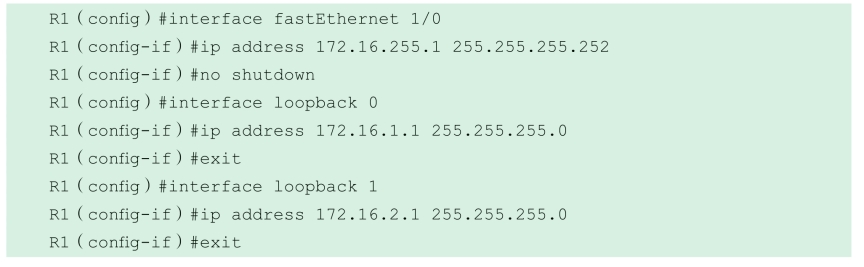

（1）在R1路由器上配置IP地址。

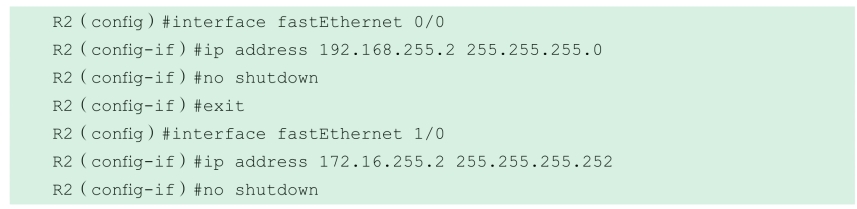

（2）在R2路由器上配置IP地址。

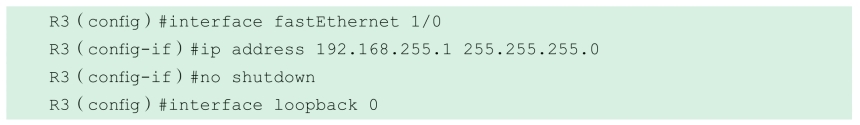

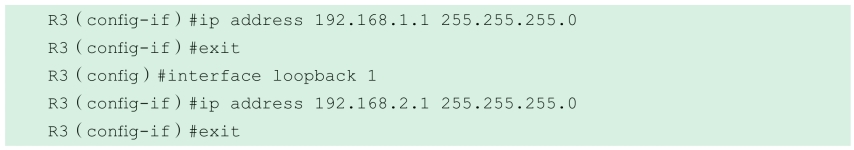

（3）在R3路由器上配置IP地址。
2.根据拓扑图配置路由协议

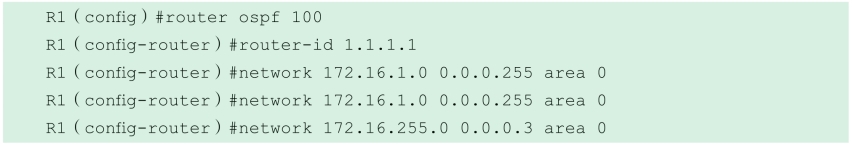

（1）在R1路由器上配置OSPF路由协议。
（2）在R2路由器上配置RIP和OSPF路由协议。

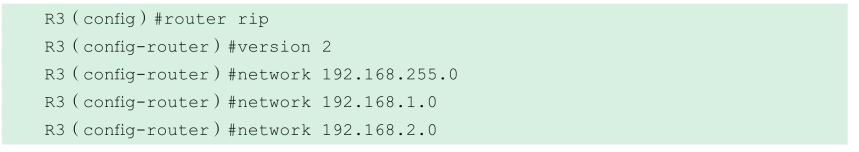

（3）在R3路由器上配置RIP路由协议。

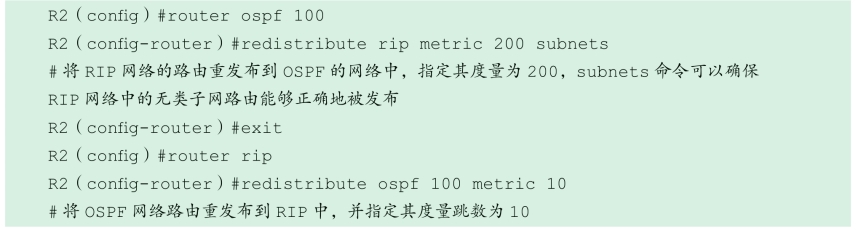

3.在中间路由器（R2）上配置路由重分发
4.验证配置

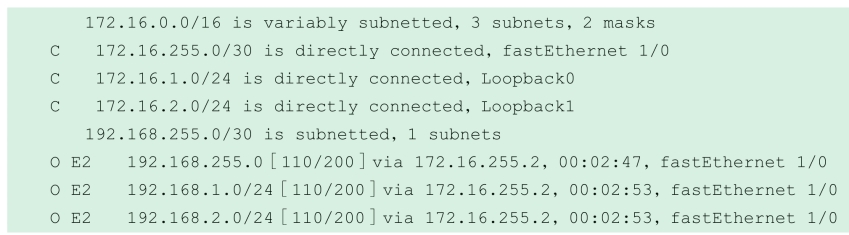

（1）查看R1的路由表。
R1已经通过重发布的配置学习到了RIP网络的路由。

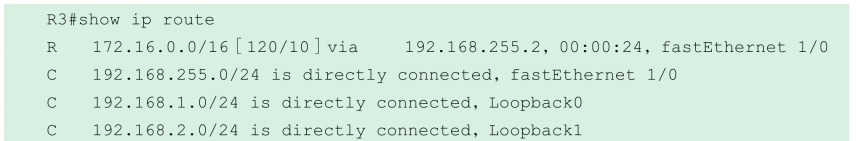

（2）查看R3的路由表。
因为R2处于主类的边界，所以此处学习到的是汇总路由。

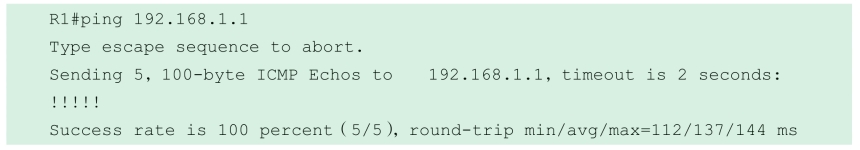

（3）通过R1 ping R3的回环口192.168.1.1。

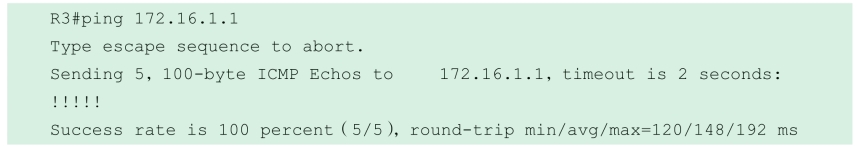

（4）通过R3 ping R1的回环口172.16.1.1。
以上两台路由器都能正常通信，实验成功。
写一写
写出在RA路由器上路由重分发的命令。
结论：

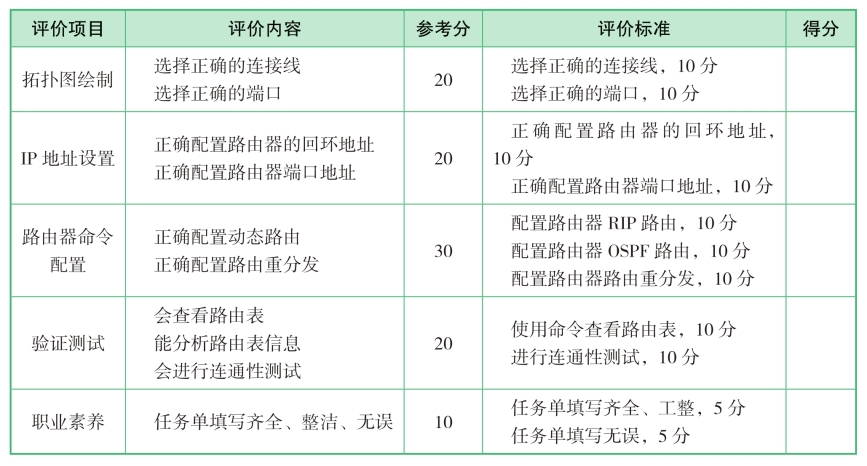

四、任务评价
五、相关知识
1.路由重分发的原因
在大型企业中，可能在同一网内使用到多种路由协议，为了实现多种路由协议的协同工作，路由器可以使用路由重分发（Route Redistribution）将其学习到的一种路由协议的路由通过另一种路由协议广播出去，这样网络的所有部分都可以连通了。为了实现重分发，路由器必须同时运行多种路由协议，这样每种路由协议才可以取路由表中的所有或部分其他协议的路由进行广播。
2.路由重分发的概念
路由重分发是指连接到不同路由选择域的边界路由器在不同自主系统之间交换和通告路由选择信息的能力。路由必须位于路由选择表中，才能被重分发。
3.路由重分发需要考虑的问题
（1）路由选择环路。
（2）路由选择信息不兼容。
（3）汇聚时间不一致。
4.路由重分发的方式
（1）双向重分发。在两个路由选择进程之间重分发所有路由。
（2）单向重分发。将一条默认路由传递给一种路由选择协议，同时只将通过该路由选择协议获悉的网络传递给其他路由选择协议。单向重分发最安全，但这将导致网络中的单点故障。
5.配置路由重分发
（1）RIP。
protocol：重分发路由的源协议。
process-id：对于BGP、EGP、EIGRP，为AS号；对于OSPF，为进程号。
router-type：将OSPF路由重分发到另一种路由选择协议中时使用的参数。
metric-value：指定重分发路由条目的RIP度量值。
map-tag：配置路由映射表的可选标识符，重分发时将查询它，以便过滤从源路由选择协议导入当前路由选择协议中的路由。
（2）OSPF。
protocol：重分发路由的源协议。
process-id：对于BGP、EGP、EIGRP，为AS号；对于OSPF，为进程号。
type-value：一个OSPF参数，它指定通告到OSPF路由选择域的外部路由的外部链路类型（E1或E2）。
metric-value：指定重分发路由条目的OSPF度量值。
map-tag：配置路由映射表的可选标识符，重分发时将查询它，以便过滤从源路由选择协议导入当前路由选择协议中的路由。
subnets：一个可选OSPF参数，用于指定应该同时重分发子网路由。如果没有指定关键字subnets，那么只重分发主类网络路由。
tag-value：一个可选的32位十进制值，附加到每条外部路由上。OSPF协议本身不使用该参数，它用于在AS边界路由之间交换信息。
六、课后练习
1.路由重分发可以实现的功能有（ ）。（多选题）
A.共享路由信息 B.交换路由信息 C.自动学习路由 D.修改路由
2.下列关于重分发的类型正确是（ ）。（多选题）
A.单点单向 B.单点双向 C.双点单向 D.双点双向
3.根据管理距离（AD），下列路由协议中默认AD值正确的有（ ）。（多选题）
A.直连接口：0 B.OSPF：110 C.RIP：120 D.IS-IS：115
