工单任务1 配置二层端口聚合
一、工作准备
想一想
什么是端口聚合？在二层交换机上创建AP，需要注意哪些因素？
写一写
写出将端口（3和4）加入端口聚合组1并开启功能的命令。
二、任务描述
任务场景
将PC1放入SW1的VLAN 10、PC2放入SW2的VLAN 10。在SW1和SW2的互连口F0/23和F0/24开启二层端口聚合，用于提高链路冗余和增加带宽，如图2-19所示。
施工拓扑

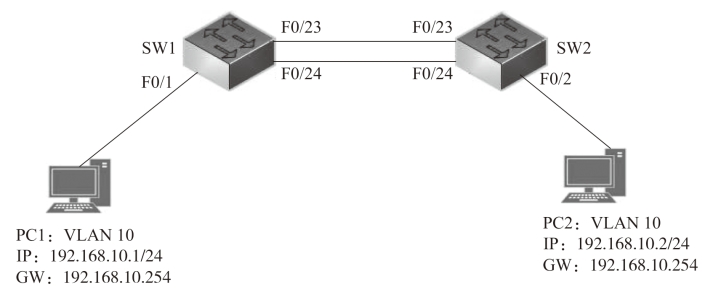

施工拓扑图如图2-19所示。
图2-19 施工拓扑图
设备环境
本实验采用Packet Tracer进行实验，使用的二层交换机型号为2950T-24，数量为2台，计算机2台。
三、任务实施
1.在交换机上创建相应VLAN
（1）在交换机SW1上创建VLAN。
（2）在交换机SW2上创建VLAN。
2.将交换机端口加入相应VLAN
（1）将SW1的端口加入对应VLAN。
（2）将SW2的端口加入对应VLAN。
3.SW1与SW2的端口聚合配置
（1）SW1配置。
（2）SW2配置。
4.验证
（1）查看SW1的端口聚合组情况。
“SU”标记表示在SW1上建立了三层聚合1组，端口为F0/23和F0/24。

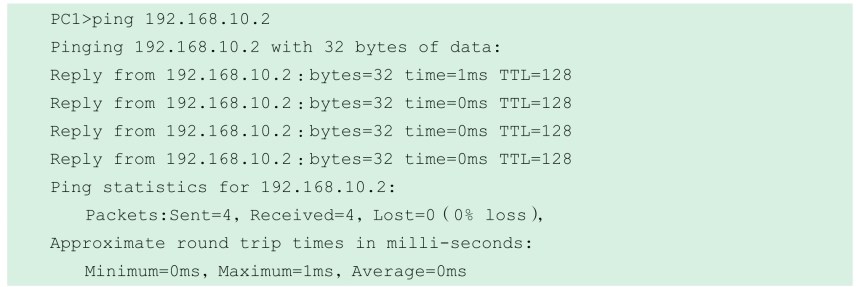

（2）PC1 ping PC2。
PC1可以和PC2正常通信，实验成功。

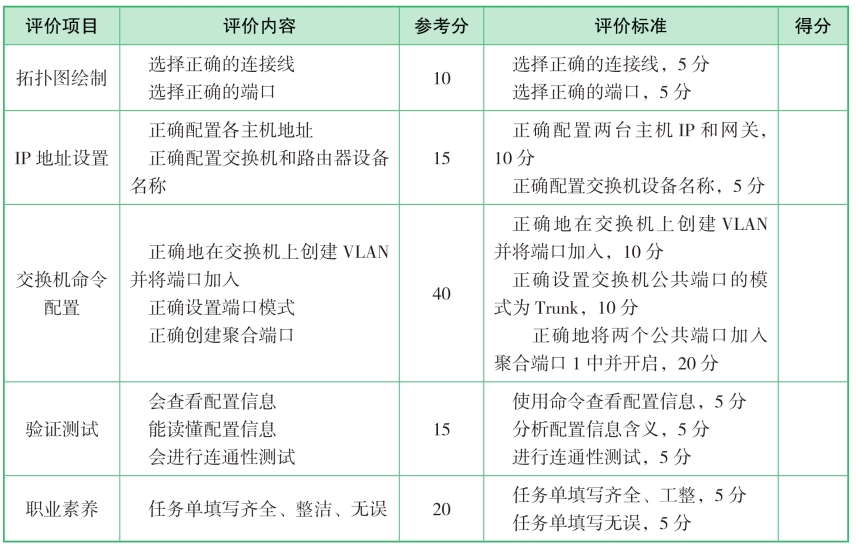

四、任务评价
五、相关知识
1.端口聚合的概念
端口聚合又称链路聚合，是指两台交换机之间在物理上将多个端口连接起来，将多条链路聚合成一条逻辑链路，从而增大链路带宽，解决交换网络中因带宽引起的网络瓶颈问题。多条物理链路之间能够相互冗余备份，其中任意一条链路断开，不会影响其他链路正常转发数据。
2.二层链路聚合的基本概念
把多个二层物理链接捆绑在一起形成一个简单的逻辑链接，这个逻辑链接称为链路聚合。这些二层物理端口捆绑在一起称为一个聚合口（Aggregate Port，AP）。
AP是链路带宽扩展的一个重要途径，符合IEEE 802.3ad标准。它可以把多个端口的带宽叠加起来使用，形成一个带宽更大的逻辑端口，同时，当AP中的一条成员链路断开时，系统会将该链路的流量分配到AP中的其他有效链路上去，实现负载均衡和链路冗余。
Aggregate port（AG）可以根据报文的源MAC地址、目的MAC地址或IP地址进行流量平衡，即把流量平均地分配到AG组成员链路中去。
当接入层和汇聚之间创建了一条由三个百兆组成的AP链路时，在用户侧接入层交换机上，来自不同的用户主机数据的源MAC地址不同，因此二层AP基于源MAC地址进行多链路负载均衡方式。而在汇聚层交换机上发往用户数据帧的源MAC地址只有一个，就是本身的SVI接口MAC。因此二层AP基于目的MAC地址进行多链路负载均衡方式。
链路聚合的注意点：
①聚合端口的速度必须一致。
②聚合端口必须属于同一个VLAN。
③聚合端口使用的传输介质相同。
④聚合端口必须属于同一层次，并与AP也在同一层次。
⑤所选择的端口必须工作在全双工模式，工作速率必须一致。
⑥所有成员端口及链路聚合组的模式必须保持一致，可以是Access、Trunk或Hybrid。
3.链路端口聚合的分类和方式
（1）静态聚合。双方系统间不使用聚合协议来协商链路信息。
（2）动态聚合。
①双方系统间使用聚合协议来协商链路信息。
②LACP（Link Aggregation Control Protocol，链路聚合控制协议）是一种基于IEEE 802.3ad标准的、能够实现链路动态聚合的协议。
（3）链路聚合方式。
①LACP通过协议将多个物理端口动态聚合到Trunk组，形成一个逻辑端口。
②LACP自动产生聚合、自动发现故障链路，在获得最大带宽的同时保证链路有效性。
4.聚合配置
①同时选中需要配置的端口。
②将端口加入端口聚合组1并开启功能。
③按照目标主机IP地址数据分发来实现负载平衡。
六、课后练习
1.端口聚合带来的优势是（ ）。（多选题）
A.提高链路带宽 B.实现流量负荷分担
C.提高网络的可靠性 D.便于复制数据进行分析
2.（ ）是将多个端口聚合在一起形成一个汇聚组，以实现出/入负荷在各成员端口中的分担，同时也提供了更高的连接可靠性。
A.端口聚合 B.端口绑定 C.端口负载均衡 D.端口组
3.端口聚合将多个连接的端口捆绑成一个逻辑链接，捆绑后的带宽是（ ）。
A.任意两个成员端口的带宽之和 B.所有成员端口的带宽总和
C.所有成员端口带宽总和的一半 D.带宽最高的成员端口的带宽
