工单任务2 RIPv2路由汇总
一、工作准备
想一想
为什么要进行路由汇总？路由汇总的基本原理是什么？
写一写
写出Router自动汇总的命令。
二、任务描述
任务场景
在RA、RB和RC上配置RIPv2动态路由，实现全网互通。其中在RA上分别关闭和开启自动路由汇总功能，观察RB路由表的变化情况，如图1-29所示。
施工拓扑
施工拓扑图如图1-29所示。
图1-29 施工拓扑图
设备环境
本实验采用Packet Tracer进行实验，使用路由器型号为Router-PT，数量为3台。
三、任务实施
1.配置路由器各接口IP地址

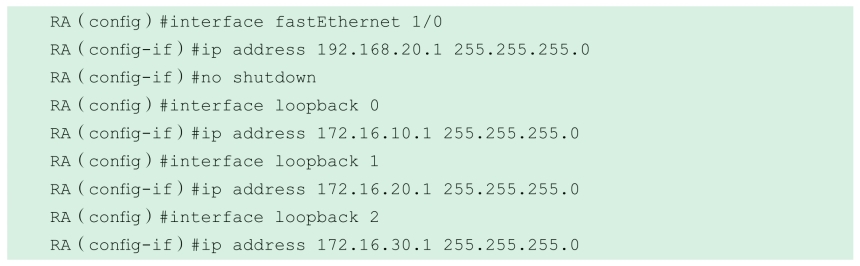

（1）在RA路由器上配置IP地址。

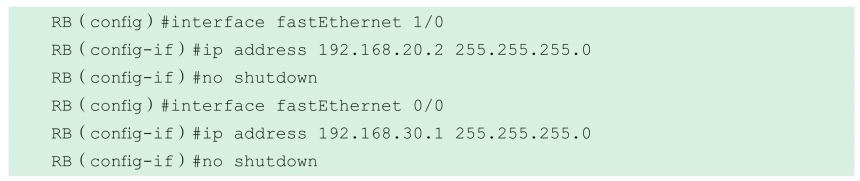

（2）在RB路由器上配置IP地址。
（3）在RC路由器上配置IP地址。
2.配置RIP路由

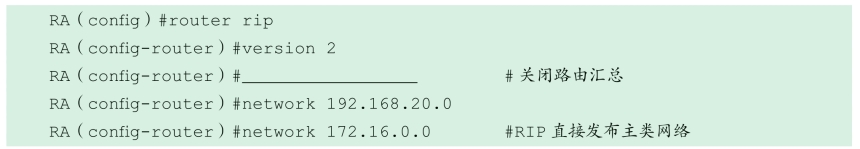

（1）在RA路由器上配置RIP路由。
（2）在RB路由器上配置RIP路由。

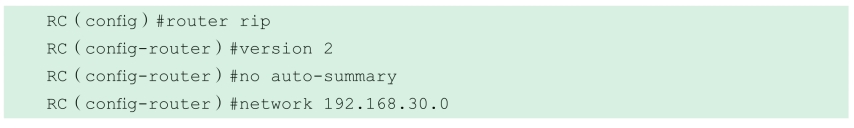

（3）在RC路由器上配置RIP路由。
3.验证配置

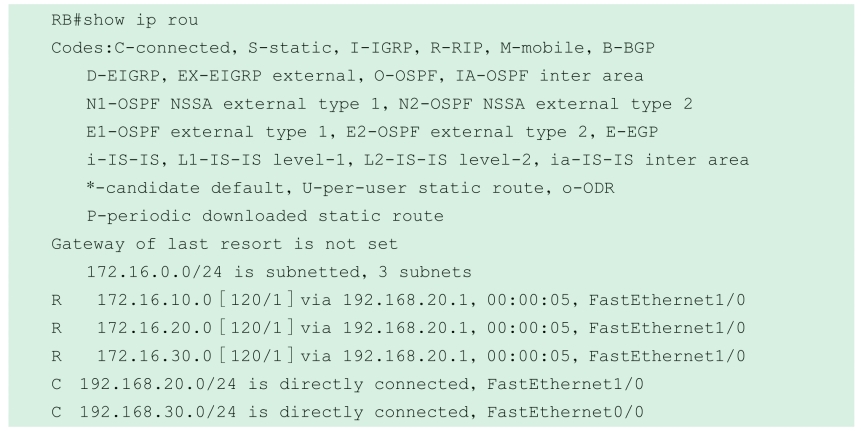

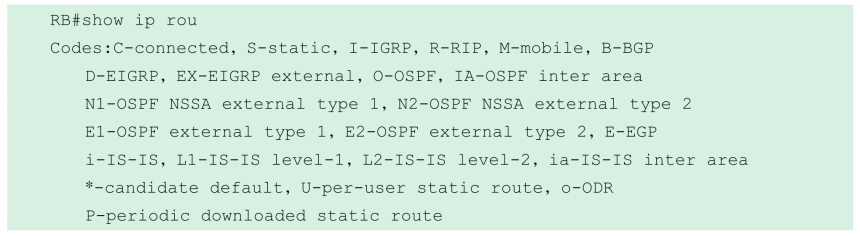

（1）查看RB的路由表。
从RB的路由表可以看到，从RA学到三条RIP路由，在RA上关闭自动汇总情况下，显示的是172.16.10.0、172.16.20.0、172.16.30.0，三条明细路由。
（2）开启RA的自动汇总。

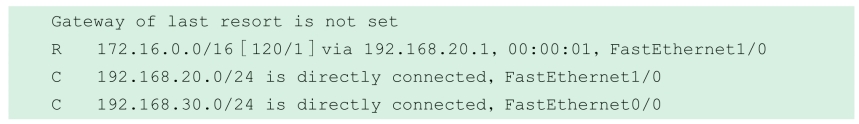

（3）再次观察RB的路由表。
从RB的路由表可以看到，在开启自动汇总之后，从RA学习到的三条路由172.16.10.0、172.16.20.0、172.16.30.0变成了一条汇聚路由172.16.0.0/16。
4.手动路由汇总验证

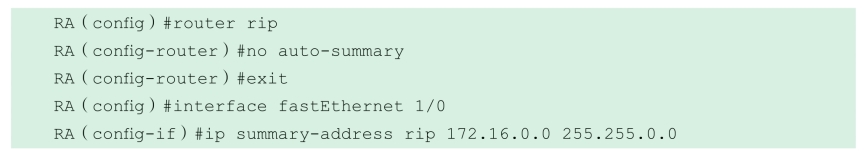

①在验证配置过程中，关闭RA的自动汇总，在接口上开启手动汇总。
②再次观察RB的路由表，写出RB路由器上包括哪几条路由表。

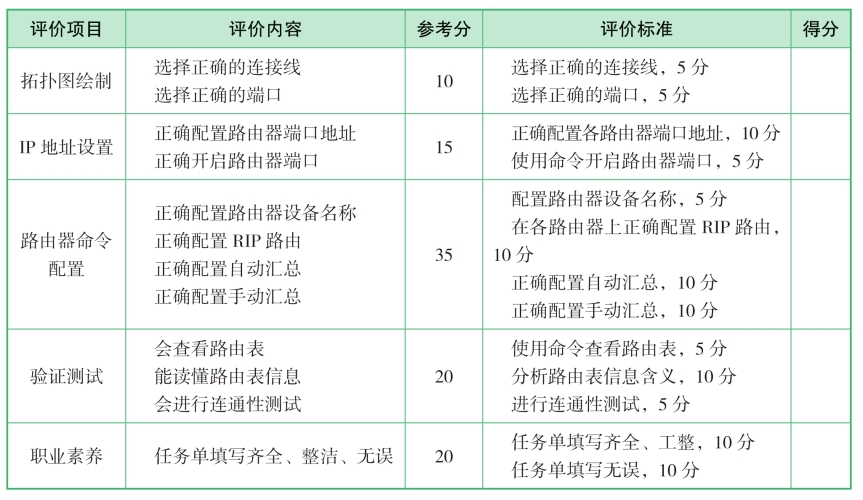

四、任务评价
五、相关知识
1.RIP路由协议计时器
RIP一共有4种计时器，分别为更新计时器、无效计时器、垃圾计时器、抑制计时器。
①更新计时器：RIP在开启了RIP协议的接口是每隔30 s发一次更新的，即响应消息。除了那些被水平分割抑制的接口，此更新消息包含整张路由表信息。但实际上，为了防止更新时的同步，周期性更新时设定了一个随机变量，这随机变量一般是更新时间的15%，这样实际的更新时间为25.5～30 s。当收到更新时，更新计时器会重新计时180 s。
②无效计时器：意为当有一个条目在无效计时时间180 s内，即6个更新周期内还没有收到更新，就会标记此路由不可达。
③垃圾计时器：上面说超过无效计时器时间的条目会被标为不可达，但是并没有删除，但是若超过垃圾计时器的时间，一般设置比无效计时器长60 s，为240 s，则会刷新掉此条目。
④抑制计时器：默认180 s，若180 s内没有收到相关新的更新，还是收到这个条目，则更新，并且在抑制期间，这个条目变成不可达，标记为possible down。
另外，RIP还支持触发更新。触发更新只有路由发生了变化才会产生（passive接口除外），并且不会引起路由重置更新计时器。
2.路由汇总
路由汇总主要包括自动汇总和手动汇总两种方式，它是把一组路由汇聚为一个单个的路由广播。路由汇聚的最终结果和最明显的好处是缩小网络上的路由表的尺寸。
路由汇总减少了与每一个路由跳有关的延迟，因为减少了路由登录项数量，查询路由表的平均时间将加快。由于路由登录项广播的数量减少，路由协议的开销也将显著减少。随着整个网络（以及子网的数量）的扩大，路由汇总将变得更加重要。除了缩小路由表的尺寸，路由汇总还能通过在网络连接断开之后限制路由通信的传播来提高网络的稳定性。
假设路由表中存储了如下网络：
172.16.12.0/24
172.16.13.0/24
172.16.14.0/24
172.16.15.0/24
要计算路由器的汇总路由，需判断这些地址最左边的多少位是相同的。计算汇总路由的步骤如下。
第一步：将地址转换为二进制格式，并将它们对齐。
第二步：找到所有地址中都相同的最后一位，在它后面画一条竖线。
第三步：计算有多少位是相同的。汇总路由可以表示为第1个IP地址加上斜线和网络位数。
172.16.12.0/24=172.16.000011 00.00000000
172.16.13.0/24=172.16.000011 01.00000000
172.16.14.0/24=172.16.000011 10.00000000
172.16.15.0/24=172.16.000011 11.00000000
172.16.15.255/24=172.16.000011 11.11111111
IP地址172.16.12.0～172.16.15.255的前22位相同，因此最佳的汇总路由为172.16.12.0/22。
3.开启Router的自动汇总的命令
六、课后练习
1.路由表中的每一路由项都对应一老化定时器，当路由项在（ ）内没有任何更新时，定时器超时，该路由项的度量值变为不可达。
A.30 s B.60 s C.120 s D.180 s
2.RIPv2的多播方式以多播地址（ ）周期发布RIPv2报文。
A.224.0.0.0 B.224.0.0.9 C.127.0.0.1 D.220.0.0.8
3.在RIP的MD5认证报文中，经过加密的密钥放在（ ）。
A.报文的第一个表项中 B.报文的最后一个表项中
C.报文的第二个表项中 D.报文头里
4.以下关于距离矢量路由协议的描述错误的是（ ）。
A.简单，易管理 B.收敛速度快
C.报文量大 D.为避免路由环做特殊处理
5.RIP是在（ ）之上的一种路由协议。
A.Ethernet B.IP C.TCP D.UDP
