工单任务2 配置交换机作为DHCP中继代理
一、工作准备
想一想
DHCP中继代理的作用是什么？
填一填
1.建立一个DHCP服务器，IP地址一定是__________态。
2.DHCP建立多播作用域是__________类地址。
二、任务描述
任务场景
PC3安装了CentOS系统，将其作为DHCP服务器为VLAN 10和VLAN 20分配地址。由于DHCP服务器和PC1、PC2不在一个网段，在SW2上配置DHCP中继代理，使PC1和PC2能获取地址，如图3-15所示。
施工拓扑
施工拓扑图如图3-15所示。
图3-15 施工拓扑图
设备环境
本实验采用真实设备进行实验，使用的设备为神州数码二层交换机，型号为S4600，数量为1台，三层交换机为CS6200，计算机2台，服务器1台。
三、任务实施

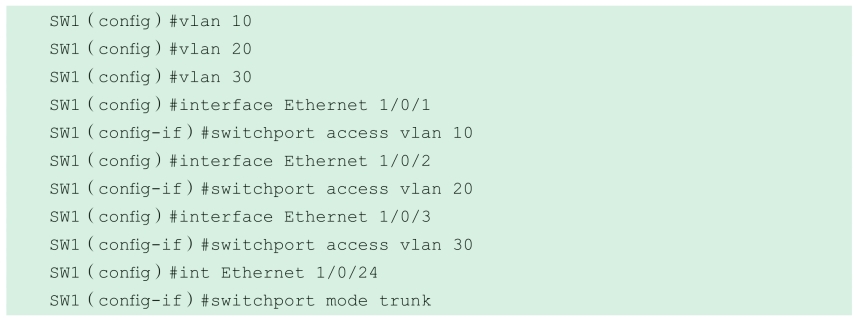

1.SW1交换机配置

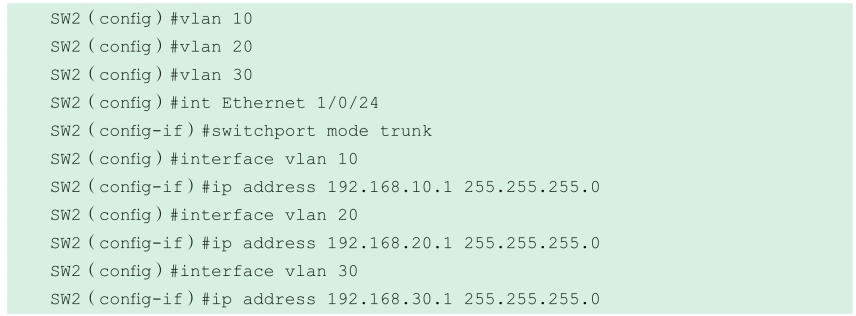

2.SW2交换机配置

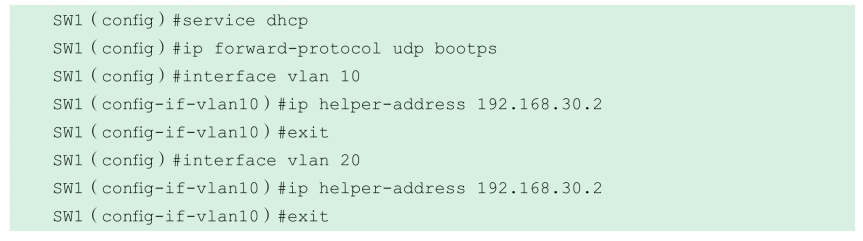

3.DHCP中继配置
4.验证

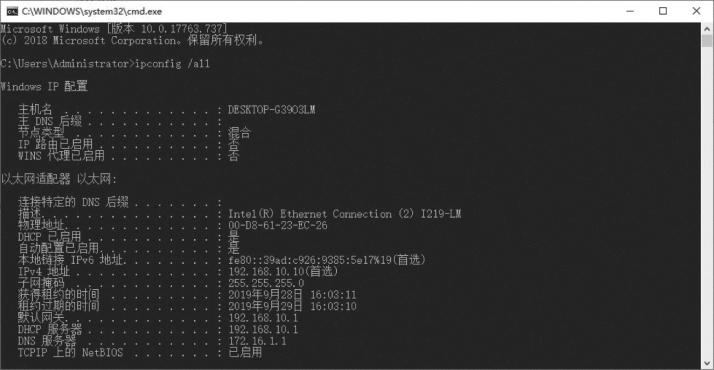

（1）查看PC1的地址（图3-16）。
图3-16 PC1的IP地址
（2）查看PC2的地址（图3-17）。
图3-17 PC2的IP地址
如图3-16和图3-17所示，两台PC均可以获得正确的IP地址，实验成功。

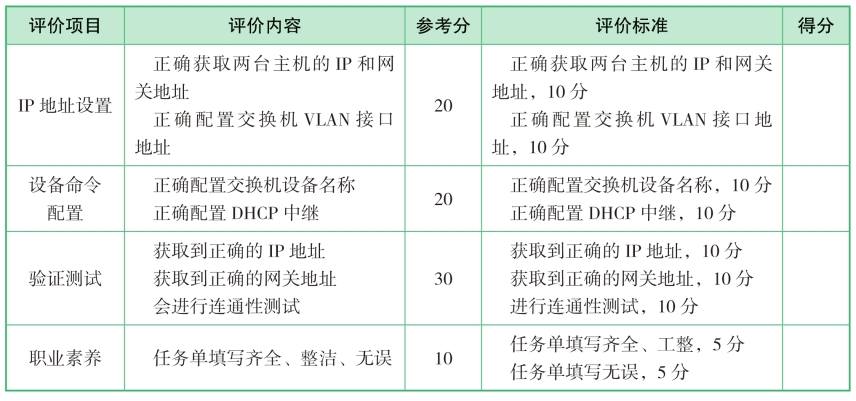

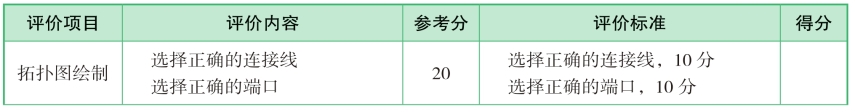

四、任务评价
续表
五、相关知识
1.DHCP中继的概念
DHCP中继代理是将一个局域网内的DHCP请求转发到其他局域网内的DHCP服务器上，实现一个DHCP服务器向多个局域网分配不同网段的IP。
2.DHCP中继的应用
在现实中，稍复杂一些的网络，服务器经常集中存放在服务器区，DHCP服务器和客户端不在同一个网段，DHCP的广播包被三层设备阻止，会导致DHCP获取地址失败。此时，可以在离客户端最近的三层设备接口上配置DHCP中继，让其进行辅助寻址，进行DHCP请求广播包的转发。
3.DHCP中继配置
（1）开启交换机DHCP功能。
（2）开启UDP转发功能。
（3）配置DHCP中继，地址指向DHCP服务器。
六、课后练习
1.某部门的网络使用DHCP为其客户机自动分配IP地址。由于公司的高速发展而新增了大量的台式机，因此考虑创建一个新的网段。有一台非RFC 1542兼容的专用路由器将该网段接入。已知必须为新网段创建一个独立的作用域。那么，为了确保新网段上的客户能够自动取得IP地址并且不再增加网段费用，下列方式中，（ ）是必需的。
A.在新网段上安装一台DHCP服务器
B.用一台RFC 1542兼容的路由器取代现有路由器
C.在新网段中安装DHCP中继代理
D.在Active Directory中授权新的网段
2.你的网络没有直接连在互联网上，使用私有IP网段192.168.0.0。当通过拨号连接服务器时，连接成功建立，但是无法访问任何资源。当ping服务器时，得到错误信息“Request time out”；当运行ipconfig命令时，看到得到的IP地址为169.254.75.182。则应该（ ）。
A.使用DHCP为服务器配置IP地址
B.授权服务器接收DHCP多播地址
C.配置服务器作为DHCP Relay Agent
D.保证服务器能够连接到含有DHCP服务器的子网
3.当DHCP服务器不在本网段时，（ ）。
A.DHCP中继代理 B.WINS代理
C.无法解决 D.去掉路由器
