工单任务1 组建校园网
一、工作准备
想一想
1.静态路由和动态路由分别有哪些优缺点？
2.Web和DNS服务可以同时配置在同一台服务器上吗？
二、任务描述
任务场景
组建一个校园局域网，接入层两台交换机分别创建VLAN 10和VLAN 20，在汇聚层交换机上通过SVI接口实现校园内网的互通，在三层设备上配置路由表实现校园网各主机对架设在Web服务器上的站点进行访问。Web服务器和DNS服务器为同一设备，通过在R2路由器上配置回环地址实现对其进行远程访问控制。
施工拓扑

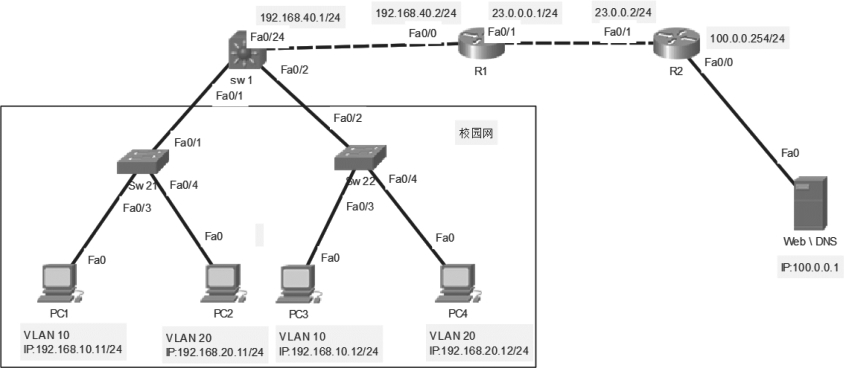

施工拓扑图如图5-1所示。
图5-1 施工拓扑图
设备环境
本实验可以在物理设备或者Packet Tracer模拟器上进行实验，三层交换机（3560）1台，二层交换机（2960）2台，路由器（2811）2台，计算机4台，服务器1台。
三、任务实施
1.配置各设备的地址

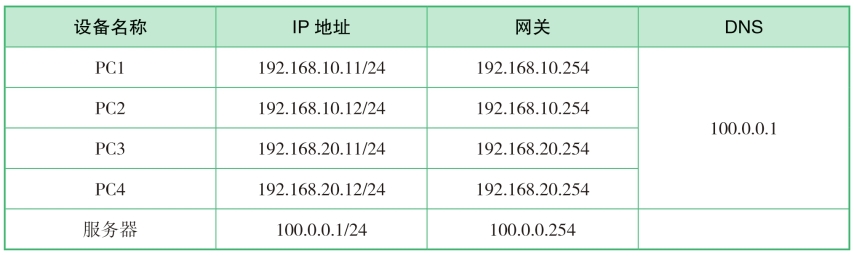

各设备的地址信息如表5-1所示。
表5-1 各设备的地址信息
2.配置接入层交换机

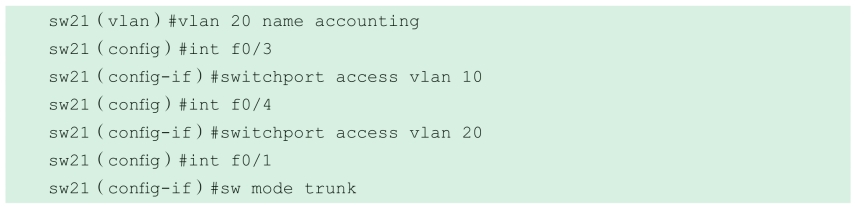

（1）在交换机SW21上创建VLAN、Trunk。

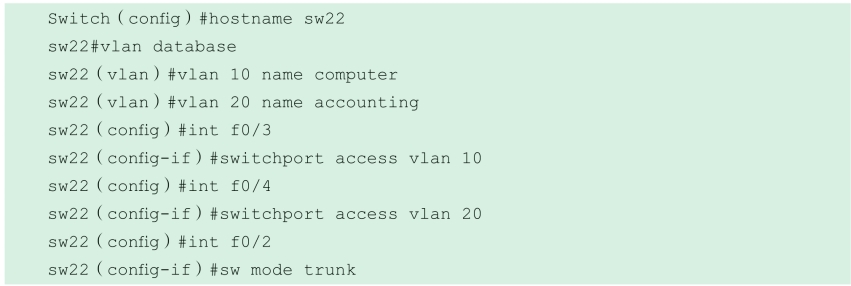

（2）在交换机SW22上创建VLAN、Trunk。
3.配置汇聚层交换机
（1）在三层交换机上创建VLAN、Trunk及SVI接口。

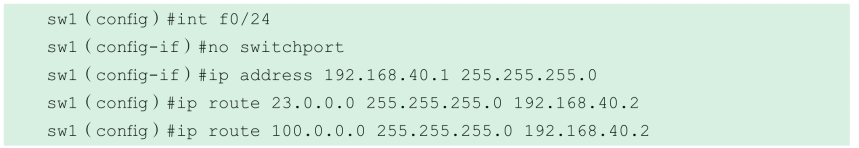

（2）启用三层交换机路由端口并配置静态路由。
（3）在交换机上添加一条指向回环地址3.3.3.3的静态路由
使用静态路由时，在SW1上添加路径信息ip route，如果使用动态路由，需要在R2上添加路径信息network。
为了实现从主机到该回环地址的连通，还应该在R1路由器上添加一条指向该网段的静态路由表。
4.配置路由器

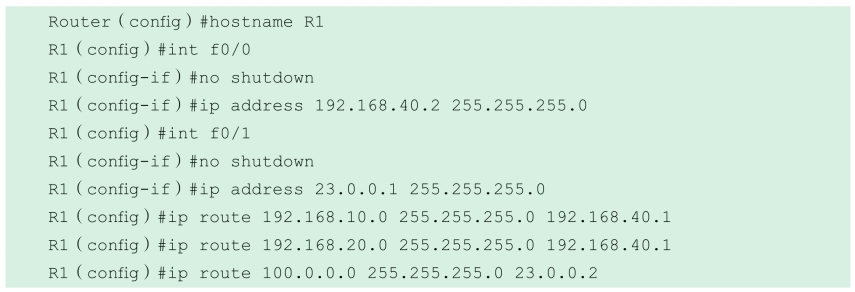

（1）R1路由器的配置。
（2）R2路由器的配置。

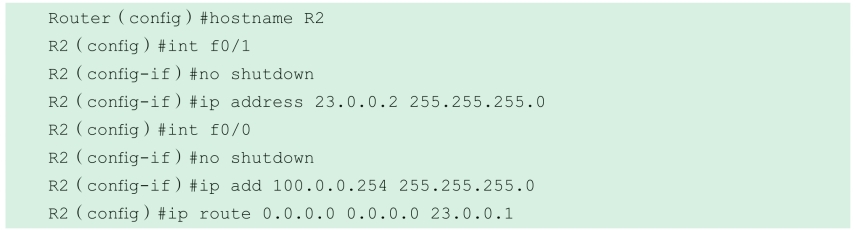

配置R2路由器的端口地址及默认路由。

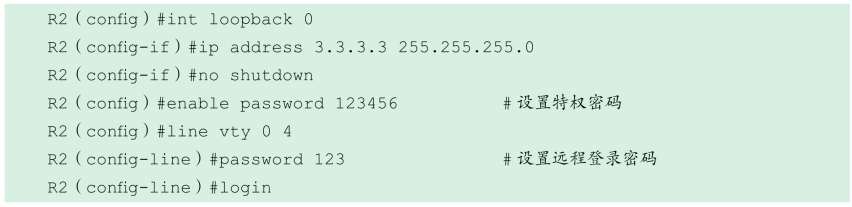

在路由器R2上配置loopback接口，配置IP地址为3.3.3.3/24，将其作为路由器远程登录的地址，并进行远程登录的相关配置，实现路由器R2能够远程登录。
5.配置服务器

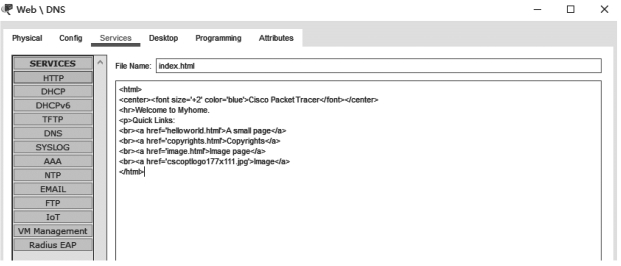

在服务器上配置WWW服务和DNS，使得远程主机可以通过浏览器访问地址www.abc.com。在Web服务器Services→HTTP服务下，打开网页主页文件index.html的编辑页面（edit），对网页内容进行修改，如图5-2所示。
图5-2 Web编辑页面
在DNS服务器Services→DNS服务下，创建一条DNS映射记录，实现域名和Web服务器IP地址的绑定，如图5-3所示。
图5-3 创建DNS记录
6.验证
（1）查看各三层设备的路由表信息，如图5-4～图5-6所示。可以看出各个设备上都有多条静态路由表，读者也可以使用动态路由的方法完成。
图5-4 三层交换机SW1的路由表

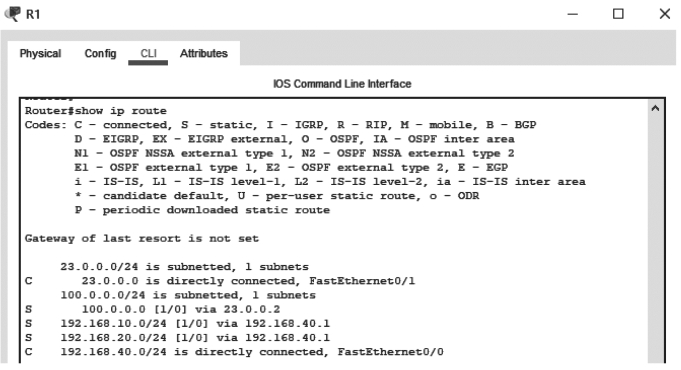

图5-5 路由器R1的路由表

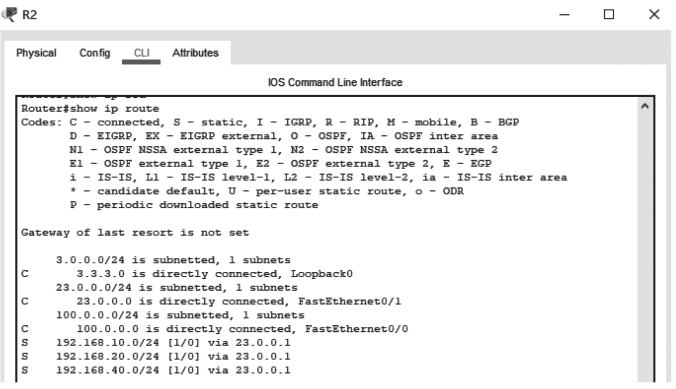

图5-6 路由器R2的路由表

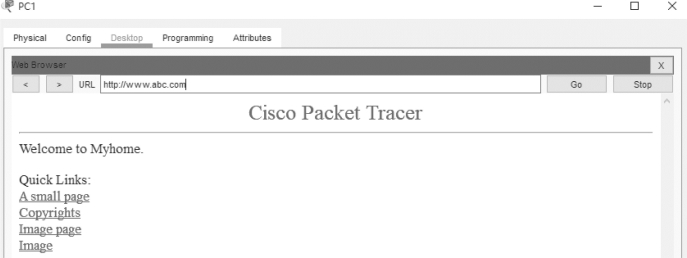

（2）在主机PC1中通过域名www.abc.com访问Web服务器，如图5-7所示。
图5-7 主机访问Web服务器

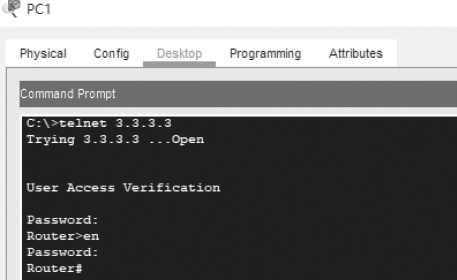

（3）在PC1上远程访问（Telnet） R2路由器的loopback端口，在第一处“password：”后输入远程登录的密码（123），而在第二处“password：”后输入的是特权密码（123456），两个密码在输入时都不显示，输入正确后则登录到路由器的特权模式下，可以远程查看控制该设备，如图5-8所示。
图5-8 远程登录验证

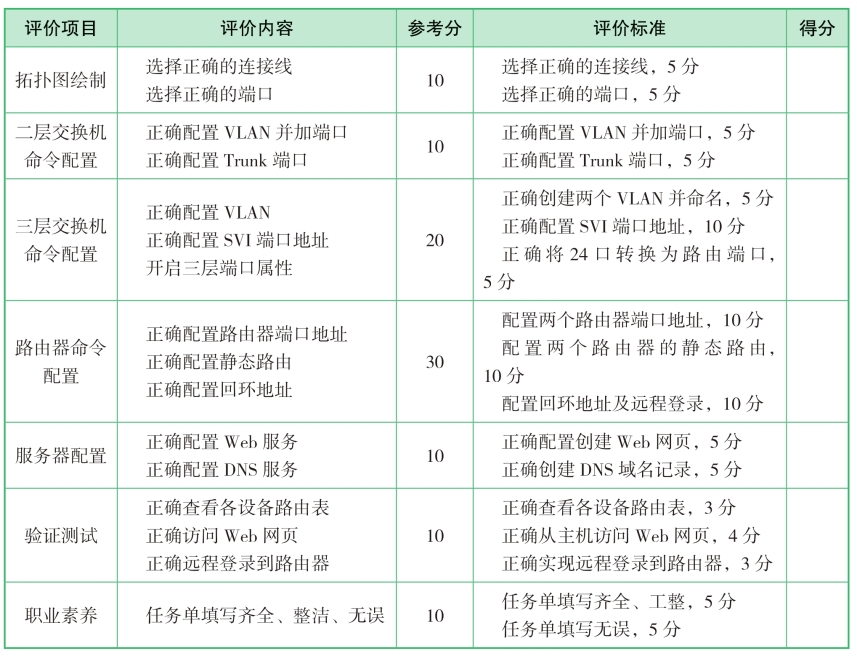

四、任务评价
五、相关知识
1.Web和DNS服务器
Web服务器也称为WWW（World Wide Web）服务器，主要功能是提供网上信息浏览服务。WWW是Internet的多媒体信息查询工具，是Internet上近年才发展起来的服务，也是发展最快和目前用得最广泛的服务。Web服务器使用HTTP协议传输数据，采用HTML文档格式来编写网页文件内容，在浏览器上使用统一资源定位器（URL）来访问指定的网站。
DNS是Domain Name System（计算机域名系统）的缩写，它由解析器和域名服务器组成。域名服务器是保存有该网络中所有主机的域名和对应IP地址，并具有将域名转换为IP地址功能的服务器。其中域名必须对应一个IP地址，而IP地址不一定有域名。
作为物理设备的服务器可以同时部署多个服务，也就是说可以将WWW服务和DNS服务同时部署在一台服务器上，当然也可以部署在不同的物理服务器上。
2.远程访问（Telnet）服务
Telnet协议是TCP/IP协议族中的一员，是Internet远程登录服务的标准协议和主要方式。它为用户提供了在本地计算机上完成远程主机工作的能力。在终端使用者的计算机上使用Telnet程序，用它连接到服务器。终端使用者可以在Telnet程序中输入命令，这些命令会在服务器上运行，就像直接在服务器的控制台上输入一样。可以在本地就能控制服务器。要开始一个Telnet会话，必须输入用户名和密码来登录服务器。Telnet是常用的远程控制Web服务器的方法。
