项目实践

使用模拟器或者真实设备完成图2-21所示的拓扑图配置。

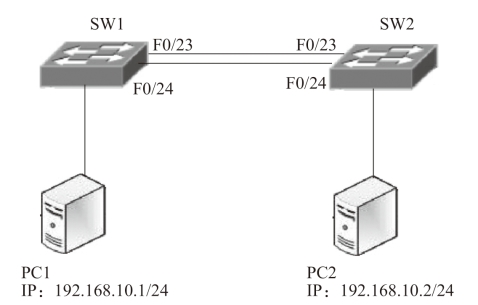

图2-21　拓扑图

配置要求：

（1）PC1连接在交换机SW1的F0/1端口，属于VLAN 10，PC2连接在交换机SW2的F0/1端口，也属于VLAN 10。

（2）两台交换机之间的F0/23和F0/24端口通过交叉线连接，通过端口的聚合，使两条100 MB的物理链路能够形成一条200 MB的逻辑链路，从而实现提高交换机之间带宽的目的，同时，当一根网线发生故障时，另一根网线仍然可以担负传输功能。

（3）查看交换机SW1和SW2上端口聚合的情况，并将状态信息的配置保存。
