工单任务2 跨越交换机实现相同VLAN间的通信
一、工作准备
想一想
什么是Trunk？它的作用是什么？
写一写
写出将交换机SW的10号端口设置为Trunk的命令。
二、任务描述
任务场景
在SW1和SW2交换机上分别创建VLAN 10和VLAN 20，配置Trunk实现同一VLAN里的计算机能跨交换机进行相互通信，如图2-9所示。
施工拓扑
施工拓扑图如图2-9所示。

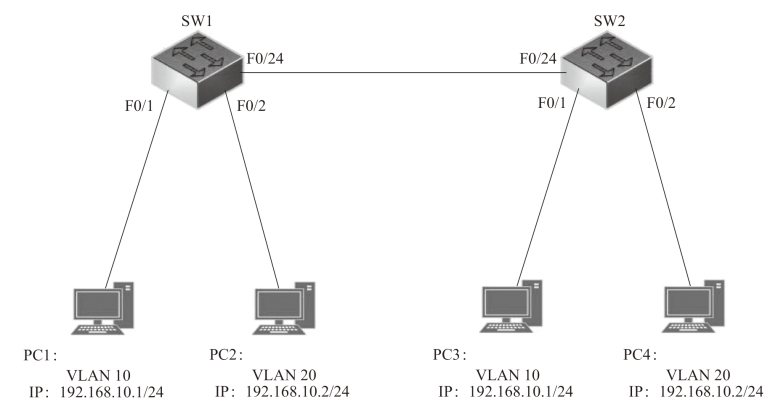

图2-9 施工拓扑图
设备环境
本实验采用Packet Tracer进行实验，使用二层交换机，型号为2950T-24，数量为2台，计算机4台。
三、任务实施
1.在交换机上创建相应VLAN
（1）在交换机SW1上创建VLAN。
（2）在交换机SW2上创建VLAN。
2.将交换机端口加入相应VLAN
（1）将SW1的端口加入对应VLAN。

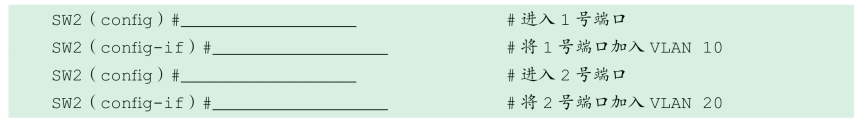

（2）将SW2的端口加入对应VLAN。
3.在交换机SW1和SW2上配置相连端口为Tag VLAN模式
（1）SW1配置。
（2）SW2配置。
4.验证

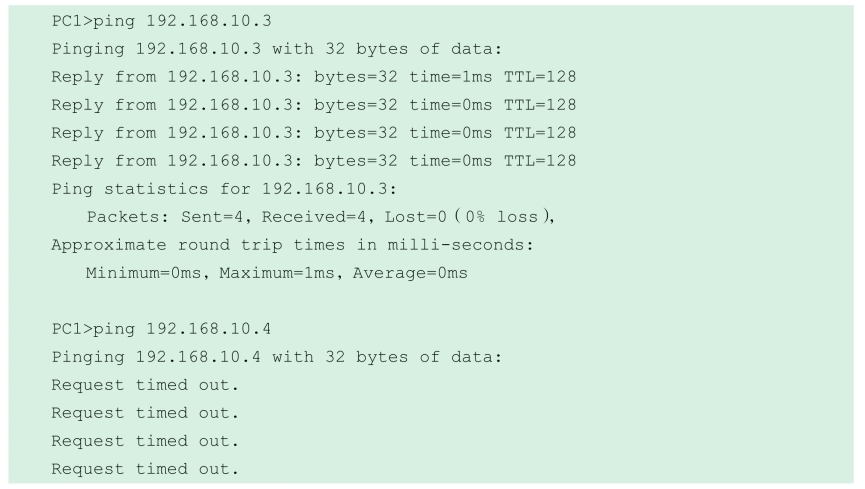

使用PC1分别与PC3、PC4做连通性测试，结果发现同属于相同VLAN的PC可以相互通信（PC1与PC3同属于VLAN10），不同VLAN的PC（PC1和PC4）不能相互通信。

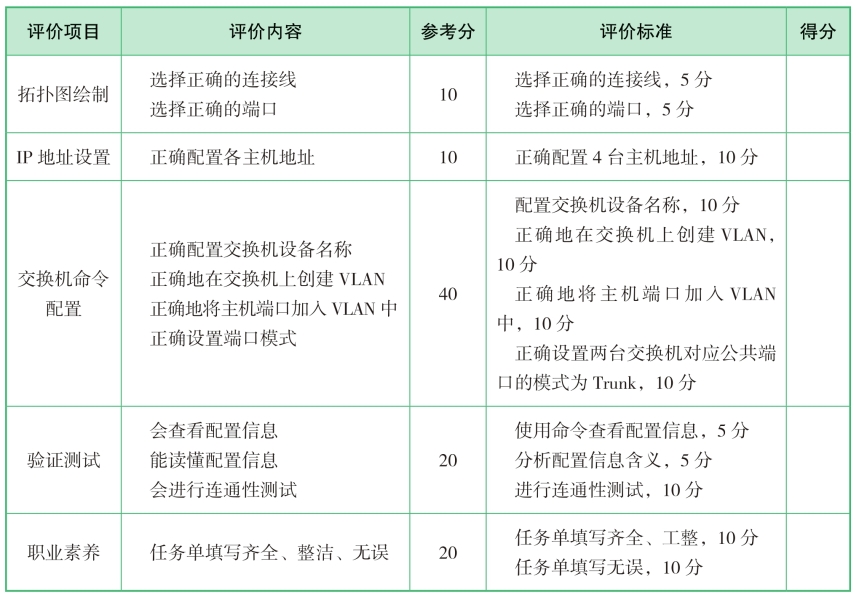

四、任务评价
五、相关知识
1.VLAN内跨越交换机通信的原理
有时属于同一个VLAN的用户主机被连接在不同的交换机上，当VLAN跨越交换机时，就需要交换机间的接口能够同时识别和发送跨越交换机的VLAN报文，这时需要用到Trunk Link技术。
Trunk Link有如下两个作用。
（1）中继作用。把VLAN报文传到互连的交换机。
（2）干线作用。一条Trunk Link上可以传输多个VLAN报文。
2.Trunk命令
（1）进入F0/1接口。
（2）将端口模式设置为Trunk。
（3）允许所有VLAN通过Trunk口。
六、课后练习
1.VLAN的Tag信息包含在（ ）。
A.以太网帧头中 B.IP报文头中
C.TCP报文头中 D.UDP报文头中
2.VLAN标定了（ ）的范围。
A.冲突域 B.广播域
C.TRUST域 D.DMZ域
3.下列关于VLAN标签头的描述，正确的是（ ）。
A.对于连接到交换机上的用户计算机来说，是不需要知道VLAN信息的
B.当交换机确定了报文发送的端口后，无论报文是否含有标签头，都会把报文发送给用户，由收到此报文的计算机负责把标签头从以太网帧中删除，再做处理
C.连接到交换机上的用户计算机需要了解网络中的VLAN
D.连接到交换机上的用户计算机发出的报文都是打标签头的报文
4.下列叙述中，正确的选项为（ ）。
A.基于MAC地址划分VLAN的缺点是初始化时，所有的用户都不必进行配置
B.基于MAC地址划分VLAN的优点是当用户物理位置移动时，VLAN不用重新配置
C.基于MAC地址划分VLAN的缺点是如果VLAN A的用户离开了原来的端口，到了一个新的交换机的某个端口，那么就必须重新定义
D.基于子网划分VLAN的方法可以提高报文转发的速度
