工单任务1 配置交换机作为DHCP服务器
一、工作准备
想一想
1.DHCP客户机获取不到正确的地址，分析其中的原因。
2.DHCP服务器无法启动服务器，分析其中的原因。
二、任务描述
任务场景
将SW2设置为DHCP服务器为VLAN 10和VLAN 20的PC分配地址，分配地址范围为VLAN 10：192.168.10.10～200，VLAN 20：192.168.20.10～200。网关为VLAN 10：192.168.10.1，VLAN 20：192.168.20.1。DNS都分配为172.16.1.1。租期都为一个月（30天）。如图3-12所示。
施工拓扑
施工拓扑图如图3-12所示。

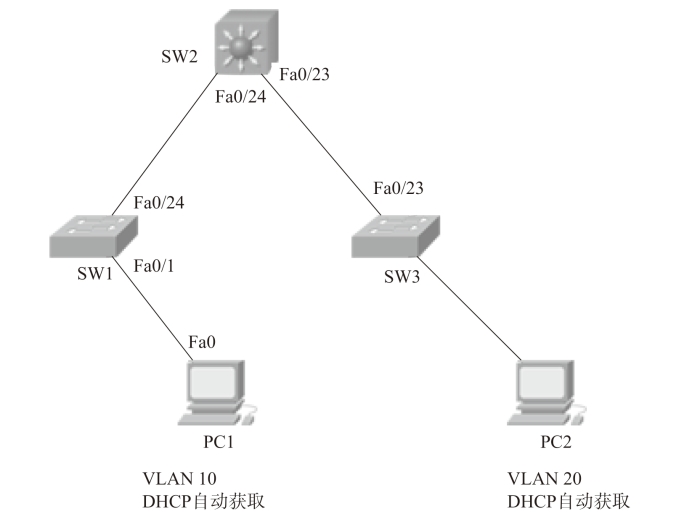

图3-12 施工拓扑图
设备环境
本实验采用真实设备进行实验，使用的设备为神州数码二层交换机，型号为S4600，数量为2台，三层交换机为CS6200，计算机2台。
三、任务实施

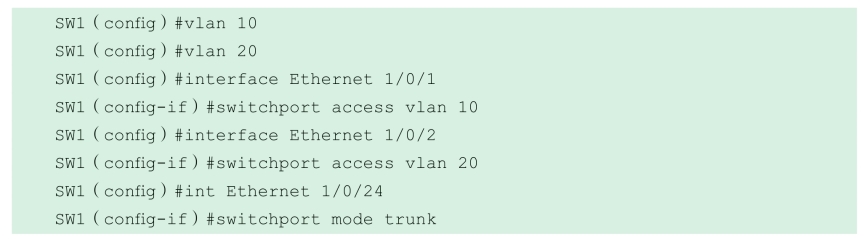

1.SW1交换机配置

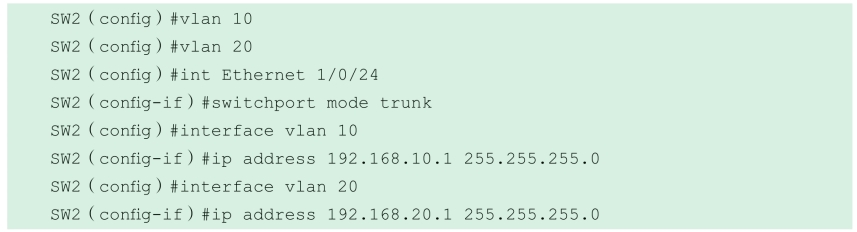

2.SW2交换机配置

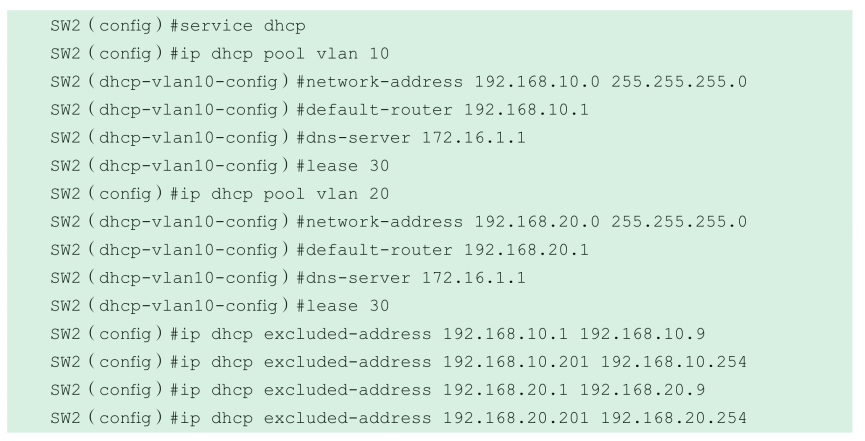

3.DHCP配置
4.验证配置

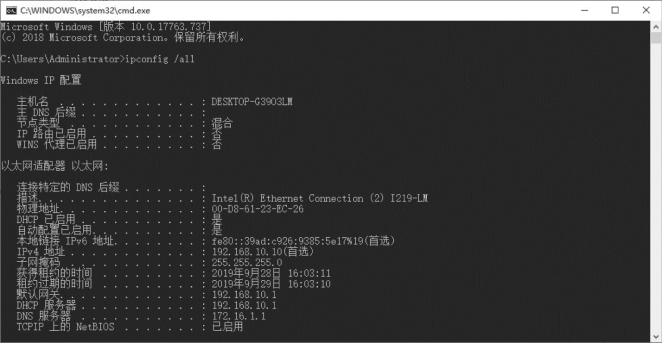

（1）查看PC1的地址（图3-13）。
图3-13 查看PC1的地址

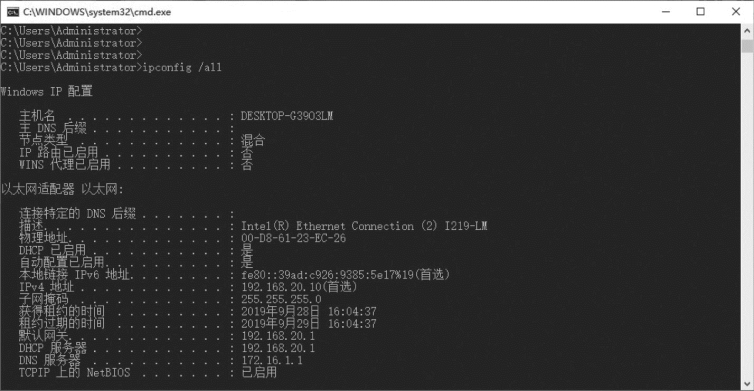

（2）查看PC2的地址（图3-14）。
图3-14 查看PC2的地址
如图3-13和图3-14所示，两台PC都可以取得正确的IP地址，实验成功。
写一写
写出在PC1和PC2上释放和获取IP地址的命令。
结论：

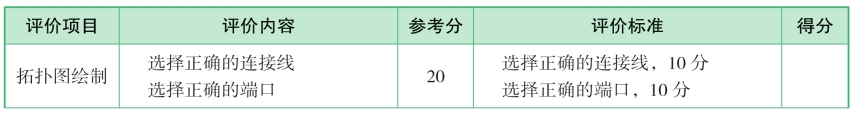

四、任务评价

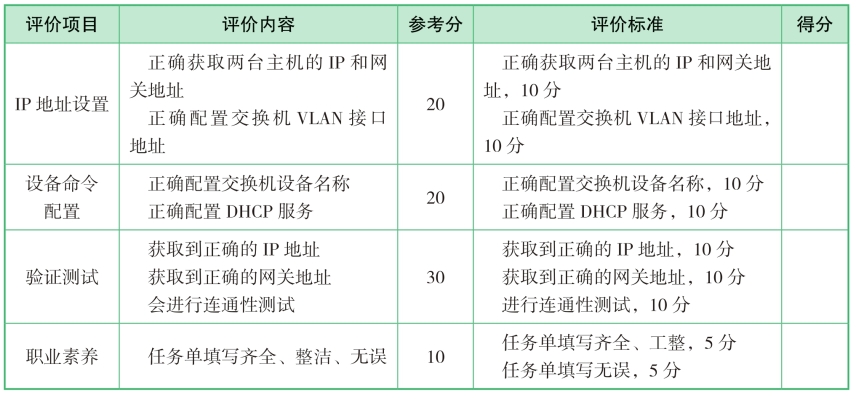

续表
五、相关知识
1.DHCP介绍
DHCP（Dynamic Host Configuration Protocol）是一种动态的向Internet终端提供配置参数的协议。在终端提出申请之后，DHCP可以向终端提供IP地址、网关、DNS服务器地址等参数。
2.DHCP的必要性
在大型网络中，确保所有主机都拥有正确的配置是一件相当困难的管理任务，尤其对于含有漫游用户和笔记本电脑的动态网络更是如此。经常有计算机从一个子网移到另一个子网及从网络中移出。手动配置或重新配置数量巨大的计算机可能要花很长时间，而IP主机配置过程中的错误可能导致该主机无法与网络中的其他主机通信。
3.DHCP报文
（1）DHCPDISCOVER。客户机广播发现可用的DHCP服务器。
（2）DHCPOFFER。服务器响应客户机的DHCPDISCOVER报文，并向客户机提供各种配置参数。
（3）DHCPREQUEST。①客户机向服务器申请地址及其他配置参数。
②客户机重新启动后，确认原来的地址及其他配置参数的正确性。
③客户机向服务器申请延长地址及其他配置参数的使用期限。
（4）DHCPACK。服务器向客户机发送所需分配的地址及其他配置参数。
4.DHCP流程
①客户机在本网段内广播DHCPDISCOVER报文，用于发现网络中的DHCP服务器。DHCPRelay可将此报文广播到其他的网段。
②服务器向客户机回应请求，并给出一个可用的IP地址。此地址并非真的被分配。但在给出此地址之前，应当用ICMP ECHO REQUEST报文进行检查。
③如果收到多个DHCPOFFER报文，DHCP客户机会根据报文的内容从其中选择一个进行响应。如果客户机之前曾经获得过一个IP地址，它会将此地址写在DHCPREQUEST报文的OPTIONS域的“REQUESTD IP ADDRESS”中发给服务器。
④当收到DHCPREQUEST报文后，服务器将客户机的网络的（网络地址，硬件地址）同分配的IP地址绑定，再将IP地址发送给客户机。
⑤当收到DHCPREQUEST报文后，若发现其申请的地址无法被分配，则用DHCPNACK报文回应。
⑥客户机收到DHCPACK报文后，再对所有的参数进行一次最后检查，若发现有地址冲突存在，则使用DHCPDECLINE报文回复服务器。
⑦若客户机放弃现在使用的IP地址，则它使用DHCPRELEASE报文通知服务器，服务器将此地址回收，以备下次使用。
⑧当客户机的地址到达50%租用期（T1）时，客户机进入RENEW状态，使用DHCPREQUEST报文续约。
⑨当客户机的地址到达87.5%租用期（T2）时，客户机进入REBINDING状态，使用DHCPREQUEST报文续约。
5.DHCP配置
（1）开启交换机的DHCP服务。
（2）配置DHCP服务的地址池。
（3）配置分配的网段地址。
（4）配置分配的网关地址。
（5）配置分配的DNS地址。
（6）配置租期单位为天。
（7）排除不分配的地址。
六、课后练习
1.如果客户机同时得到多台DHCP服务器的IP地址，它将（ ）。
A.随机选择 B.选择最先得到的
C.选择网络号较小的 D.选择网络号较大的
2.某部门有越来越多的用户抱怨DHCP服务器自动分配的IP地址。因此，希望使用Networking Monitor来监视使用DHCP的客户和该DHCP服务器之间的通信。感兴趣的数据包是DHCP客户的请求和服务器的拒绝信号。为了寻找排除故障的办法，应该监视的DHCP消息是（ ）。
A.DHCPDISCOVER和DHCPREQUEST
B.DHCPREQUEST和DHCPNACK
C.DHCPACK和DHCPNACK
D.DHCPREQUEST和DHCPOFFER
3.如果提议引入DHCP服务器，以自动分配IP地址，那么（ ）网络ID将是最好的选择。
A.24.×.×.× B.172.16.×.× C.194.150.×.× D.206.100.×.×
