项目实践

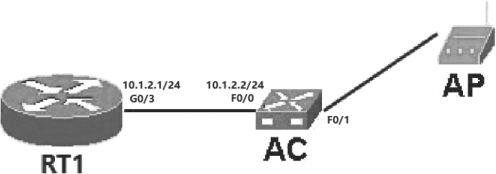

使用真实设备完成图4-29所示的拓扑图配置。

图4-29　拓扑图

配置要求：

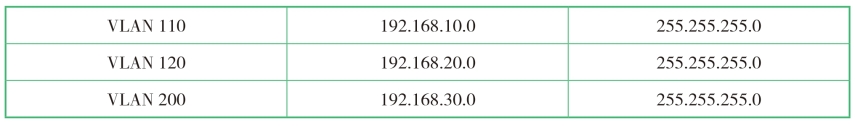

（1）在RT1上配置VLAN 110和VLAN 120网段内网用户，分别通过RT1上的DHCP设置中的地址池SC110、SC120获取IP地址，其中VLAN 110和VLAN 120的网关地址为该网段最后一个地址。具体地址分配如表4-2所示。

表4-2　地址分配

（2）搭建无线网络，通过无线AC和瘦AP来实现，创建两个无线信号，AC配置VLAN 200为AP管理VLAN，VLAN 110、120为业务VLAN，需要排除相关地址；AC使用管理VLAN最后一个地址作为管理地址，采用序列号认证，SSID分别为“DCFI”和“DSSE”，“DCFI”对应于VLAN 110，用户接入无线网络时需要采用基于WPA2加密方式，其口令为“wifi2018”；“DSSE”对应于VLAN 120，用户接入无线网络时不需要认证；为AP配置管理地址及路由。

（3）配置完成后，使用手机或者笔记本电脑等无线连接设备测试终端是否工作正常。
