3.3.5　数据展示应用层

3.3.5　数据展示应用层

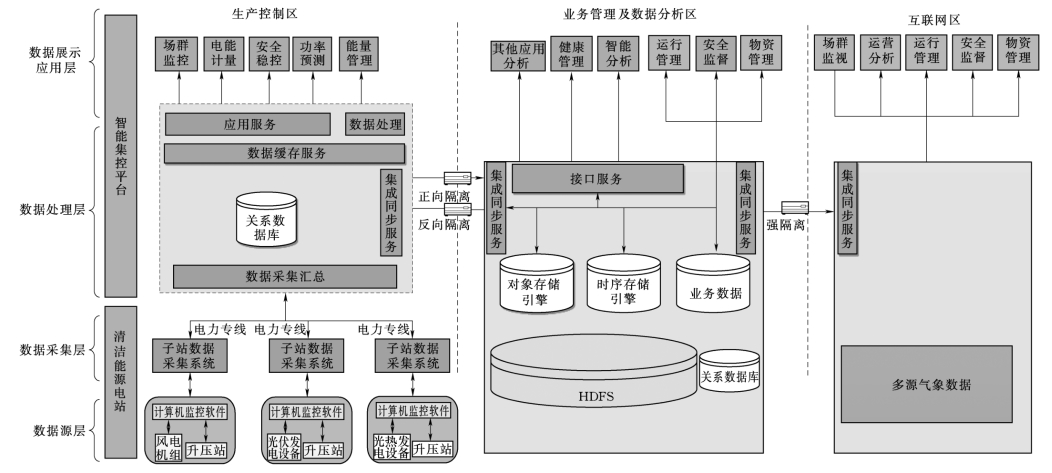

图3-33　清洁能源智慧统一管控平台数据架构图

数据展示应用层主要是针对各类应用提供数据服务，在控制应用方面，保证控制事务的唯一性，在控制功能上实现控制的遥控选择与反馈确认，保证设备控制的精确性，防止由于数据安全问题造成的误操作，应用数据流如图3-34所示。

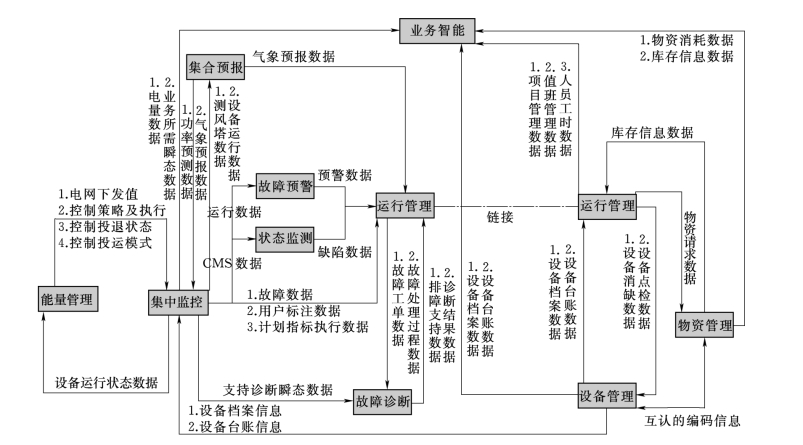

图3-34　应用数据流

实现各系统数据的横向打通，保证集中监控、集中预测与预报、生产管理、健康管理、业务智能的低耦合特性，在需要衔接时能够自动根据预设接口实现图3-34的数据交互。

网络架构设计与规划严格遵循 《电力二次系统安全防护规定》 （电监会5号令）和 《信息安全技术 信息系统安全等级保护基本要求》 （GB/T 22239—2008），将网络划分为生产大区和信息管理大区，生产大区包含安全Ⅰ区 （生产控制区）、安全Ⅱ区 （非生产控制区），信息管理大区包含安全Ⅲ区与互联网区，安全Ⅰ区与安全Ⅱ区之间采用防火墙进行逻辑隔离；安全Ⅱ区和安全Ⅲ区之间通过正反向隔离装置进行数据单向传输。安全Ⅲ区与互联网区之间使用强隔离进行数据的双向传输和功率预测气象数据的传输，各安全区功能实现如图3-35所示。

（1）在安全Ⅰ区实现数据采集、数据处理、基本监视和控制功能。

（2）在安全Ⅱ区部署实现集中功率预测功能。

（3）在安全Ⅲ区实现业务管理和大数据分析。

（4）互联网区为手持设备数据来源，用于移动端的数据展示和业务管理。其接收气象数据并提供给安全Ⅱ区的集中功率预测系统。

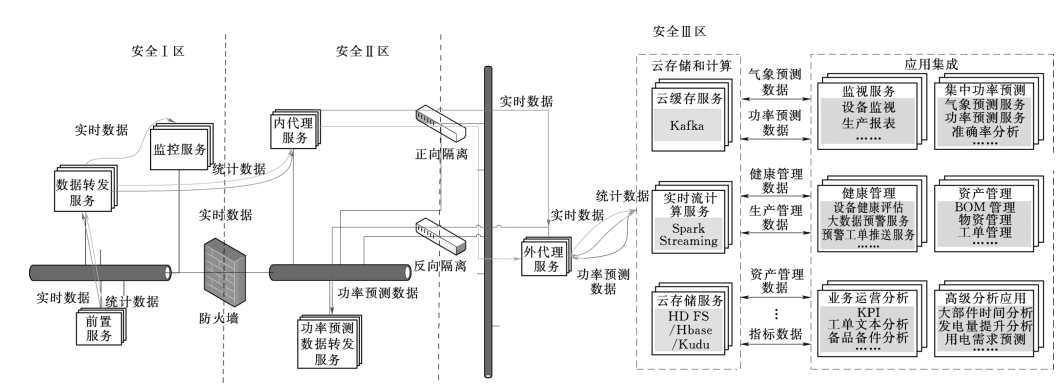

图3-35　各安全区功能实现
