1.42 PVC电线管弯管器的特点与应用

PVC电线管弯管器又叫作弯管弹簧，其有多种规格，需要根据电线管规格来选择。弯管弹簧的特点与有关要求如下：

1）弯管器分为205#弯管器、305#弯管器。其中，205#弯管器适合轻型线管。305#弯管器适合中型线管。

2）1寸电线管外径为25mm，有壁厚1mm的，需要选用205#弯管器，弹簧外径22mm。

3）1寸弯管器可以选择直径为21.5mm、长度为43cm。

4）6分电线管外径为20mm，有壁厚1mm的，需要选用205#弯管器，弹簧外径17mm。

5）6分电线管外径为20mm，有壁厚1.5mm的，需要选用305#弯管器，弹簧外径16mm。

6）6分管PVC电线弯管器可以选择直径为16.5mm、长度为41cm。

7）4分电线管外径为16mm，壁厚1mm的，需要选用205#弯管器，弹簧外径13mm。

8）4分电线管外径为16mm，壁厚1.5mm的，需要选用305#弯管器，弹簧外径12mm。

9）4分PVC电线管弯管器可以选择直径为13.5mm、长度为38cm。

10）32mm的PVC电线管弯管器可以选择直径为28mm、长度为43mm。

11）4分弹簧（直径16mm）一般比6分弹簧（直径20mm）要贵一些。

12）另外，还有加长型的弯管器。加长型的弯管器长度达到410mm、450mm、510mm、540mm等长度。

13）PVC电线管有厚有薄，厚的电线管也叫作中型线管，需要选择直径比较小的弹簧。薄的电线管也叫作轻型线管，需要选择直径比较粗的弹簧。

PVC电线管专用弯管弹簧的应用见表1-31。

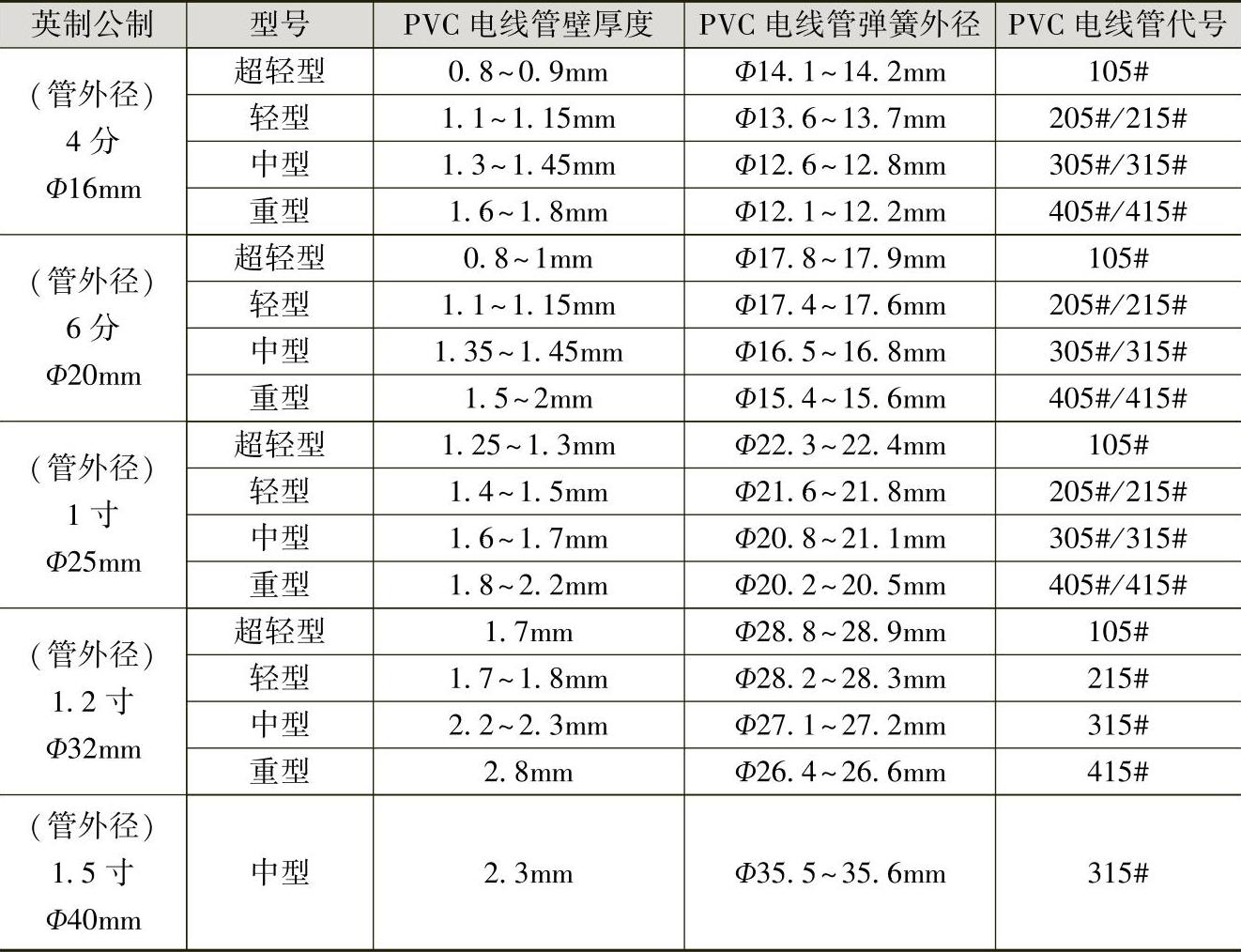

表1-31 PVC电线管专用弯管弹簧的应用
