10.31  音视频线的概述与规格、结构

视频线就是用来传输视频信号的，用来传输视频基带模拟信号的一种同轴电缆。视频线一般有75Ω、50Ω两个阻抗。视频线按照粗细，可以分为-3、-5、-7、-9等型号。视频线根据材质的不同，又可以分为SYV、SYWV等种类。

SYV是指实心聚乙烯绝缘的同轴电缆，国标代号是射频电缆。SYWV是指聚乙烯物理发泡绝缘的同轴电缆，国标代号是射频电缆。

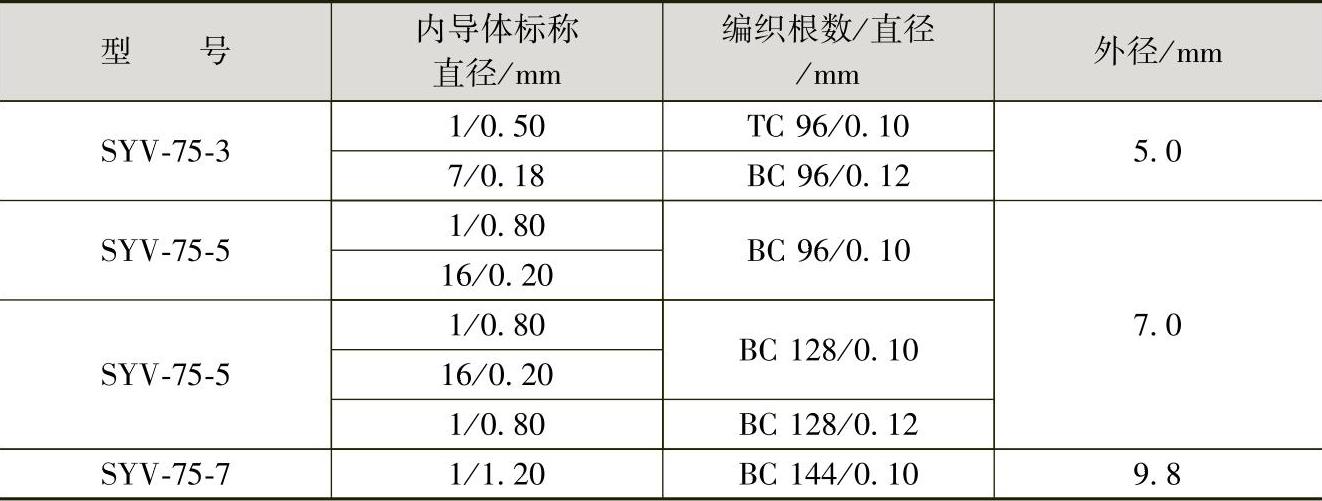

SYV电缆的规格见表10-35。

表10-35 SYV电缆的规格

射频电缆的结构图例如图10-2所示。

图10-2 射频电缆的结构图例
