RS-232接口符合美国电子工业联盟（EIA）制定的串行数据通信的接口标准，原始编号为EIA-RS-232，简称232，RS232。
RS-232接口有DB9、DB25之分。RS-232接口引脚定义见表10-36。

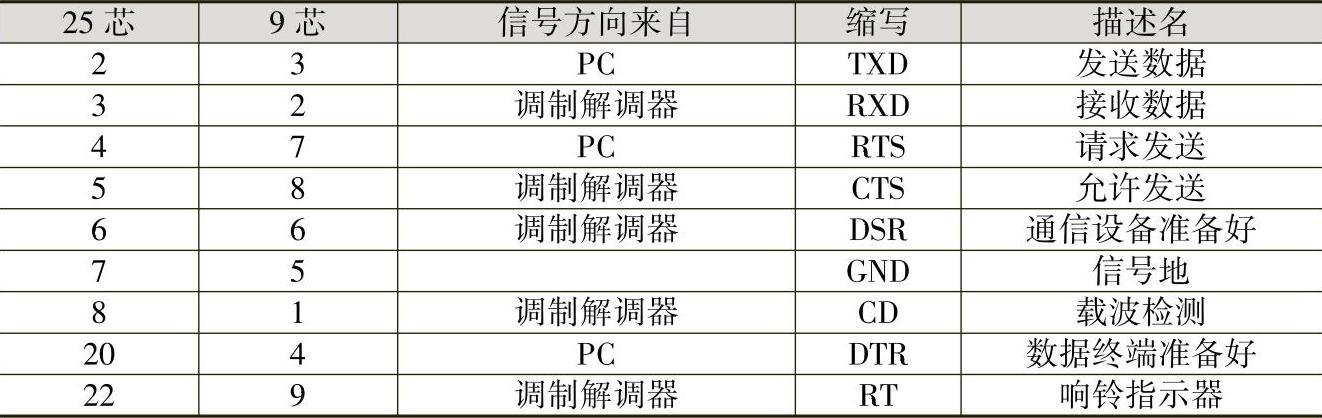

表10-36 RS-232接口引脚定义

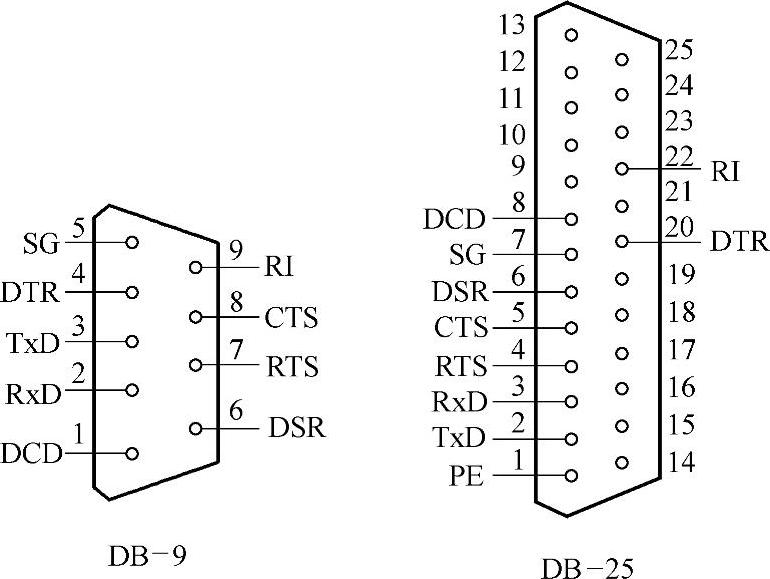

RS-232接口图例如图10-3所示。
图10-3 RS-232接口图例

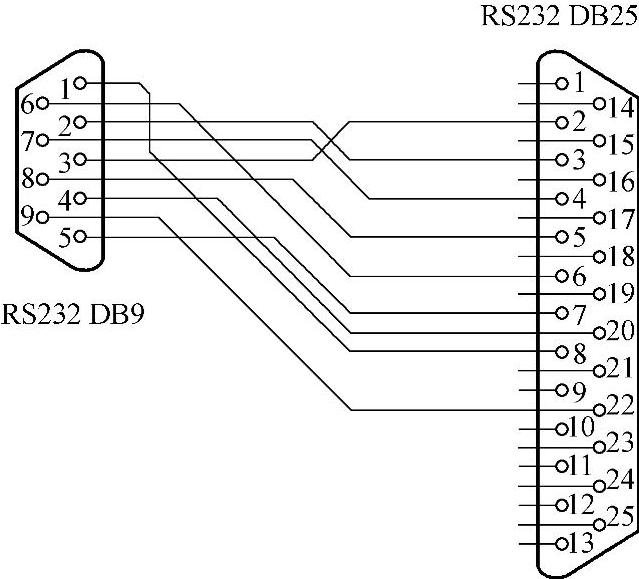

RS-232接口间的转换图例如图10-4所示。
图10-4 RS-232接口间的转换图例
