5.29  PVC电工套管的规格

电工塑料套管是以塑料材料制成的用于2000V或1000V以下的工业及民用建筑中电线、电缆的保护套管。电工塑料套管俗称电线套管、穿线管。根据材质可以分为硬质塑料套管、半硬质塑料套管、波纹塑料套管。根据用途可以分为建筑用绝缘电工套管及配件、电气安装用导管。

PVC电工套管主要是用于保护穿入其中的导线。选择PVC电线管一定要选择电工专用阻燃的PVC管，并且管壁厚度不能够太薄。

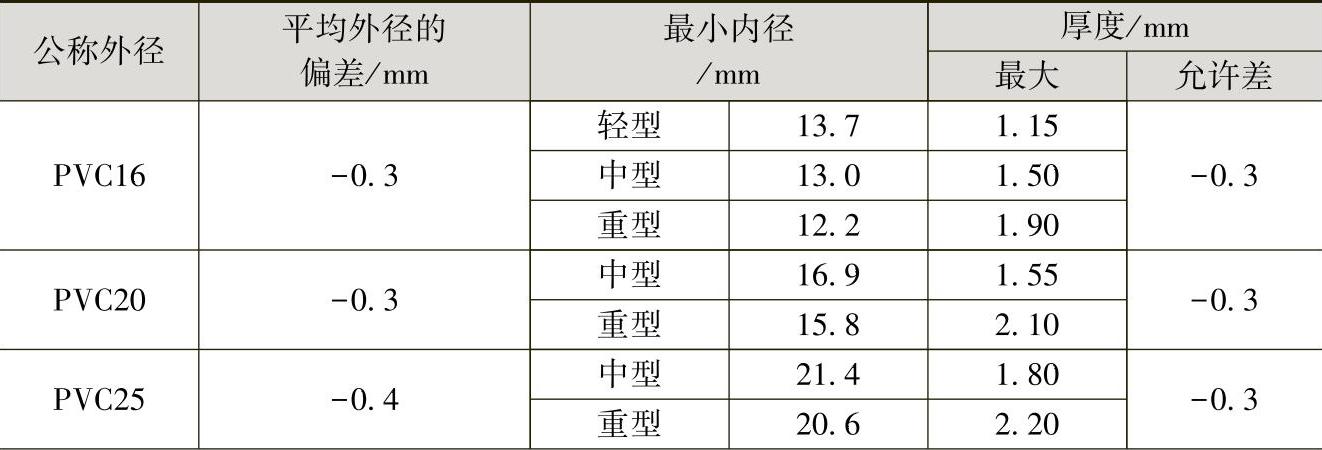

建筑用PVC电工套管管材外径和壁厚见表5-23。

表5-23 建筑用PVC电工套管管材外径和壁厚

（续）
