5.10  导线的选择技巧

5.10 导线的选择技巧

导线的选择是指根据施工现场的特点、用电负荷的性质与容量等特点，合理选择导线型号、规格的过程。导线截面积的选择，一般需要包括根据发热条件选择导线截面积、根据电压损失校验、根据机械强度校验三个步骤来进行。

其中，根据发热条件选择导线截面积，需要计算不同负荷性质的电流。不同负荷性质的电流计算公式见表5-7。

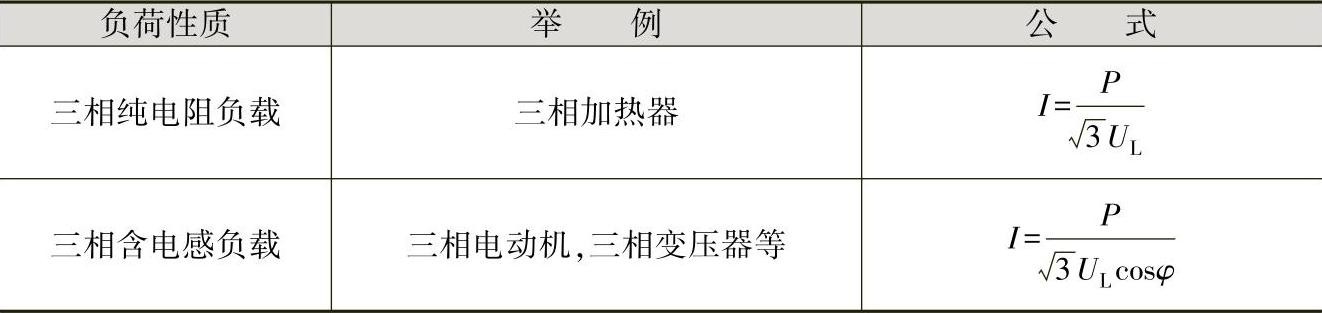

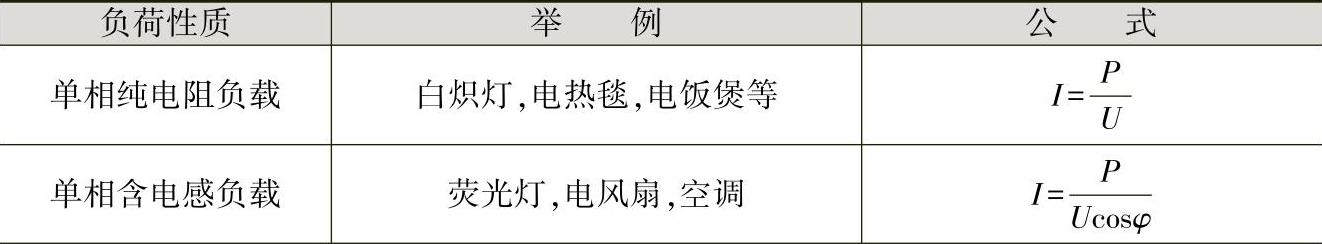

表5-7 不同负荷性质的电流计算公式

（续）

注：其中 I———工作电流

U———工作电压

cosφ———功率因数

U_L———线电压

根据电压损失校验，是因为配电线路过长、导线截面积过小，造成电压损失过大，这样需要将电路损耗考虑在导线的选择内。单相供电线路电压损失计算公式如下：

式中 ΔU———电压损失值，单位为V；

ρ———电阻率，单位为Ωmm²/m；

l———单根导线长度，单位为m；

P———负荷的有功功率，单位为W；

S———导线截面积，单位为mm²。
