7.22  常见开关的接线

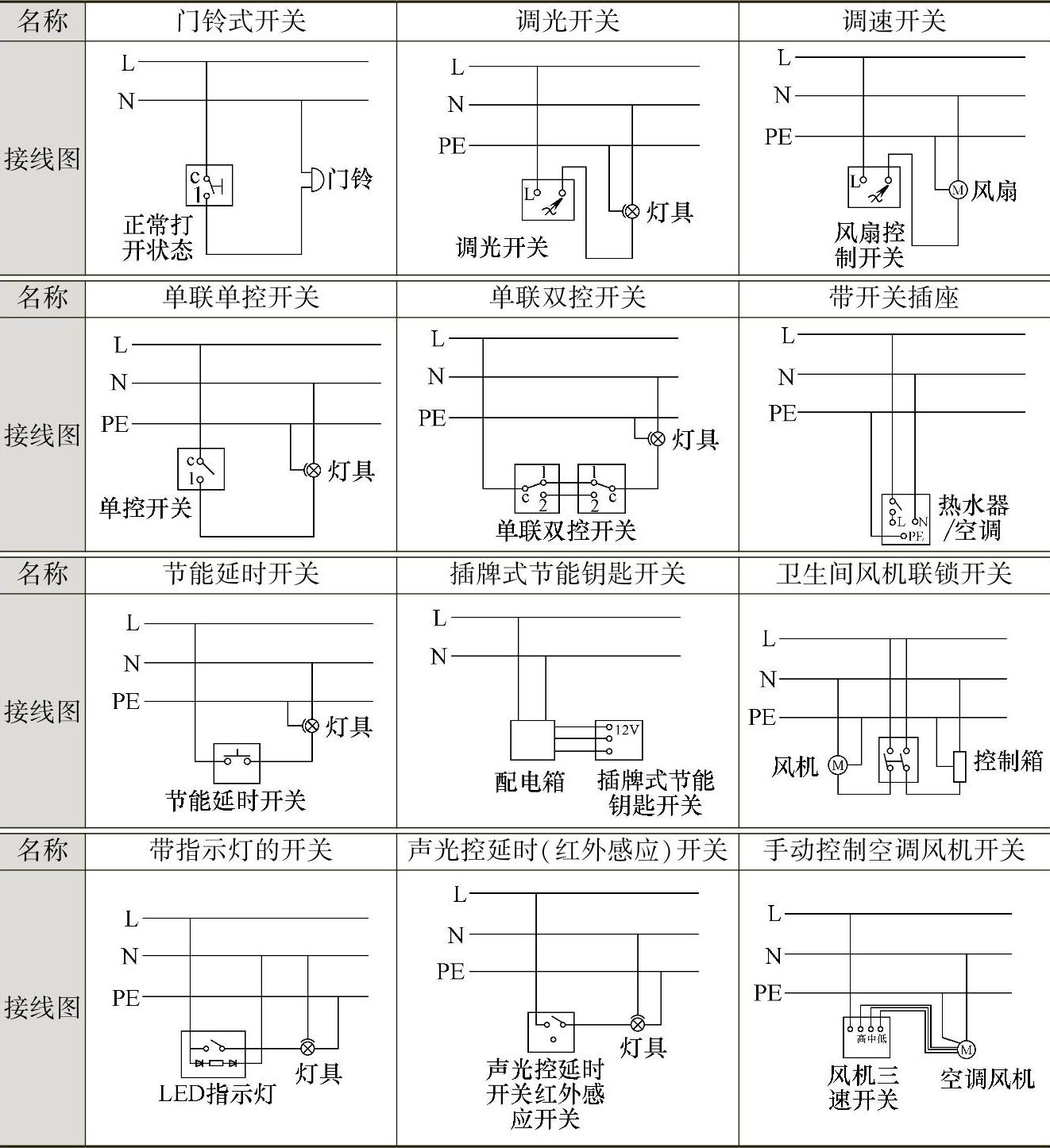

常见开关的接线见表7-11。

表7-11 常见开关接线

其中的人体感应开关/红外线感应开关，一般可以自动感应，人到灯亮，人离灯灭。也就是人在感应范围内活动，延时时间自动顺延，直到人离开后开关才延时关闭。人体感应开关/红外线感应开关，可以随意调节感光度与延时时间（有的为16～400s）。

人体感应开关/红外线感应开关可以适用走廊、车库、仓库、地下室、洗手间等照明环境。

选择人体感应开关/红外线感应开关的工作电压一般为AC180～250V/（50/60Hz）。人体感应开关/红外线感应开关的负载特性有白炽灯、荧光灯、节能灯等各类负载。

家装选择的人体感应开关/红外线感应开关，一般选择尺寸86mm×86mm×30mm（86型标准墙壁开关尺寸）的。

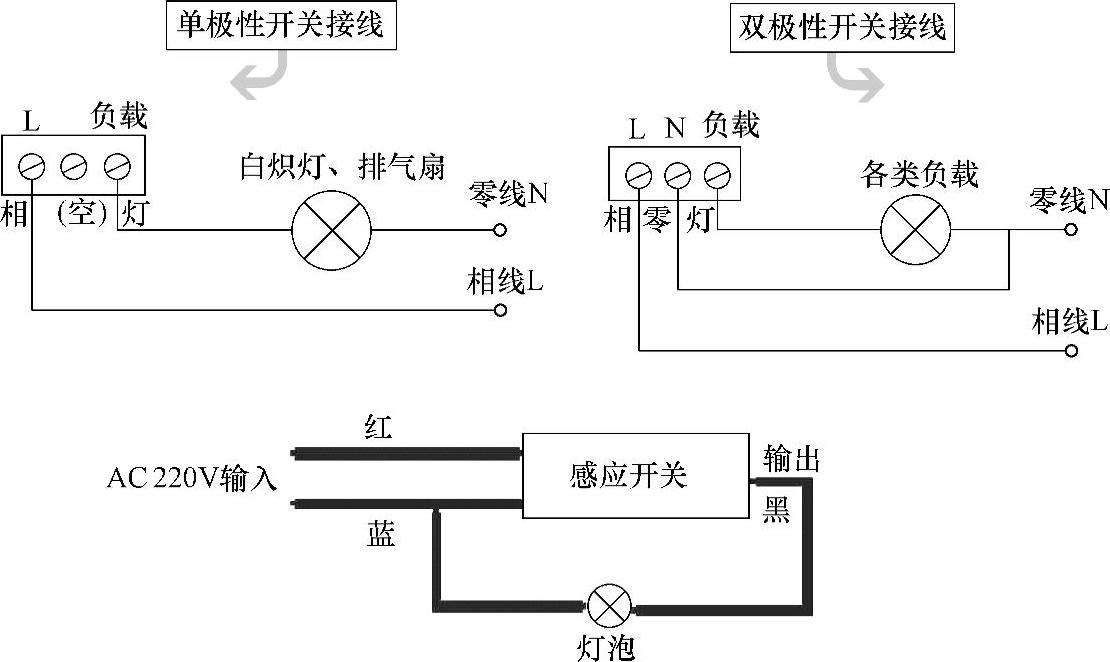

人体感应开关/红外线感应开关的接线如图7-3所示。

图7-3 人体感应开关/红外线感应开关的接线
