10.67  常见接地体材料、结构、最小尺寸要求

10.67 常见接地体材料 、结构 、最小尺寸要求

常见接地体材料规格、结构、最小尺寸要求见表10-62。

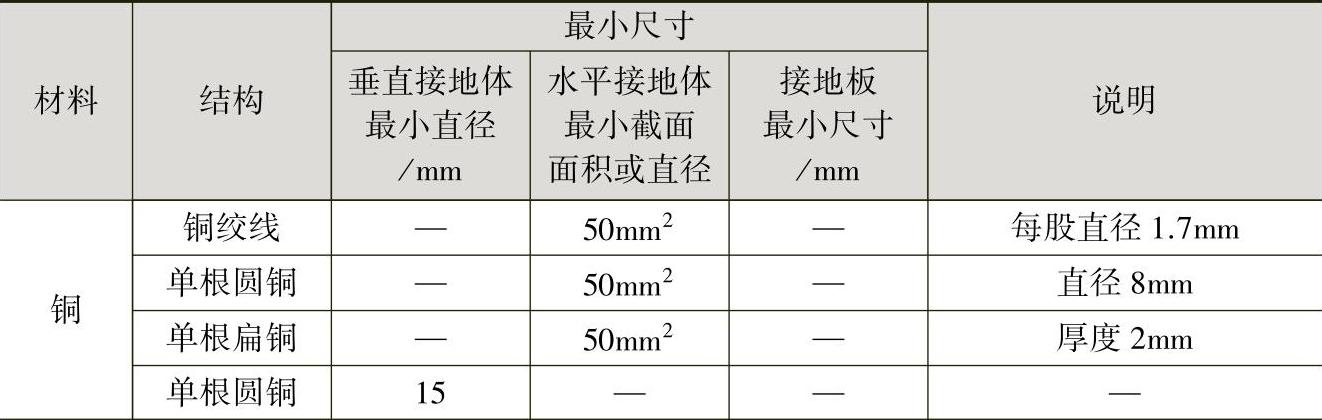

表10-62 常见接地体材料规格、结构、最小尺寸要求

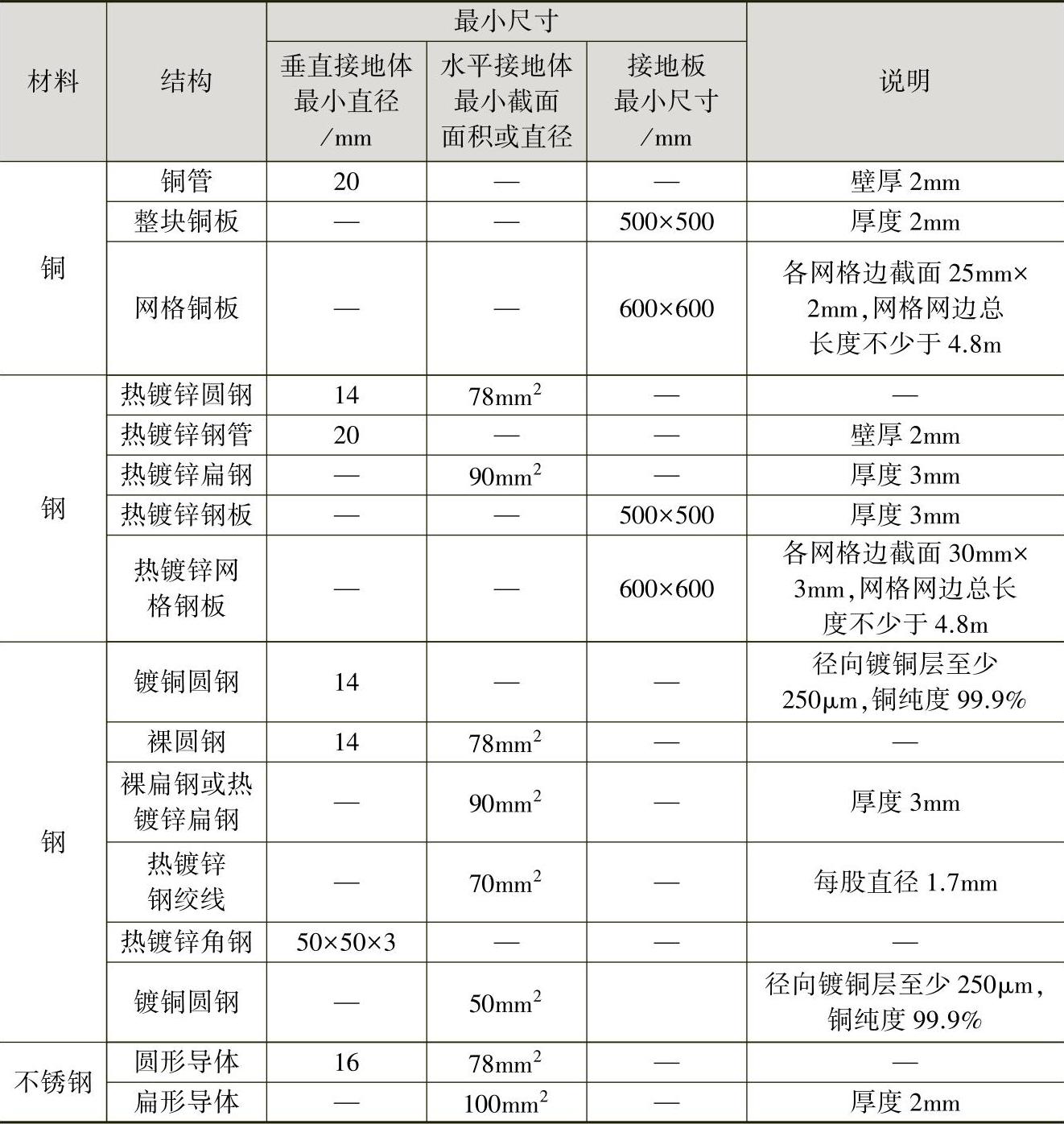

（续）

注：1.截面积允许误差为-3%。

2.镀锌层，需要光滑连贯、无焊剂斑点，以及镀锌层至少圆钢镀层厚度22.7g/m²、扁钢32.4g/m²。

3.热镀锌前螺纹，需要应先加工好。

4.铜需要与钢结合良好。

5.不锈钢中铬大于等于16%，镍大于等于5%，钼大于等于2%，碳小于等于0.08%。

6.不同截面的型钢，其截面积不小于290mm²，最小厚度3mm，例如可用50mm×50mm×3m的角钢做垂直接地体。

7.铜绞线、单根圆铜、单根扁铜，也可以采用镀锡。

8.裸圆钢、裸扁钢、钢绞线作为接地体时，只有在完全埋在混凝土中时，才允许采用。

9.裸扁钢、热镀锌扁钢、热镀锌钢绞线，只适用于与建筑物内的钢筋或钢结构每隔5m的连接。
