9.39  断路器的概述与特性

断路器的原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。断路器的负载有配电线路、电动机、家用与类似家用（照明、家用电器等）三大类，对应的断路器分别有配电保护型、电动机保护型、家用及类似家用保护型的断路器。

另外，配电型断路器可以分为有A类、B类。A类为非选择型，B类为选择型。家用与类似场所用断路器的过载脱扣特性见表9-19。

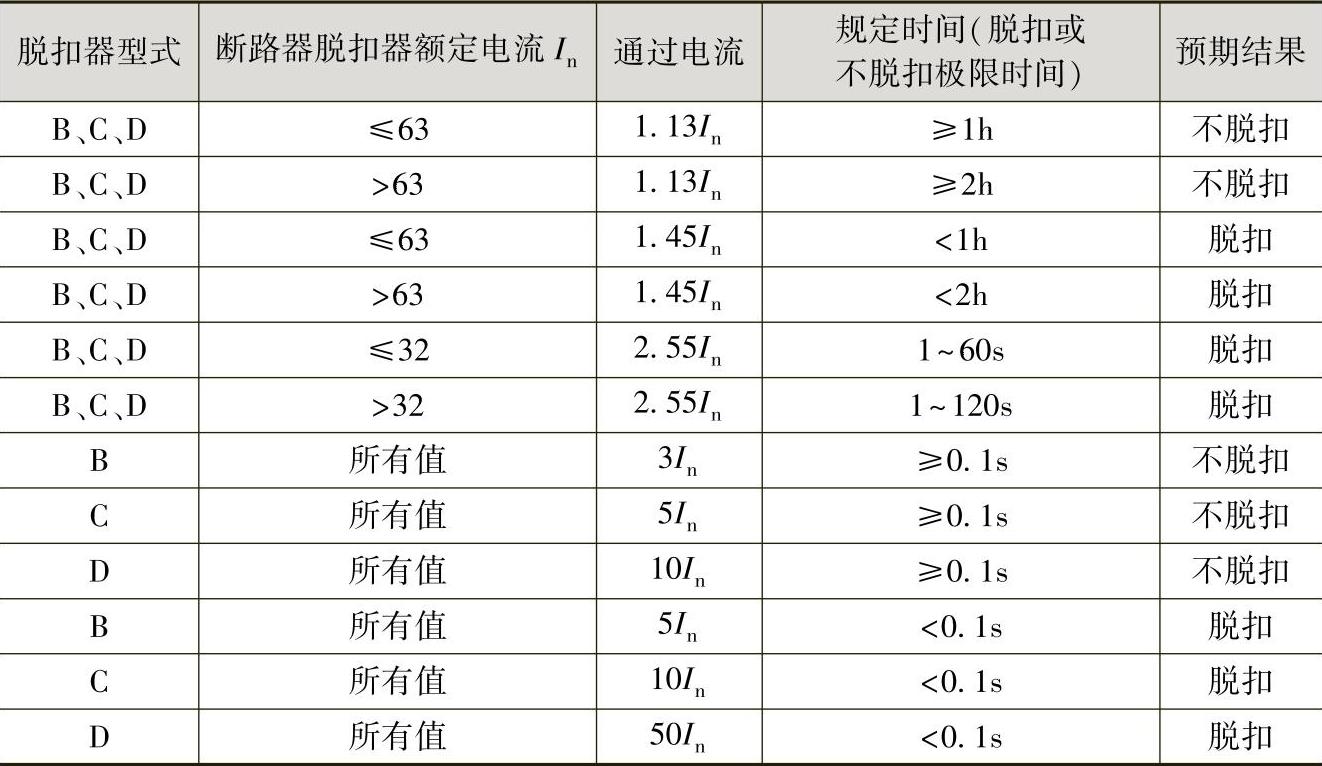

表9-19 家用与类似场所用断路器的过载脱扣特性

注：B、C、D型是瞬时脱扣器的类型，其中B型脱扣电流＞3～5I_n，C型脱扣电流＞5～10I_n，D型脱扣电流＞10～50I_n。
