7.31  插座的接线

插座接线就是插座要分别引入相线、零线、地线，虽然地线不引入不接，一般情况没有危险，但是，一旦发生漏电等事故，则会引发事故。如果接上地线，则多了一份安全。因此，一般要求插座地线必须接。

插座经PVC管在接线盒接引线的图例如图7-13所示。多只插座分别经各自PVC管在接线盒接引线的图例如图7-14所示。插座间串接引线的图例如图7-15所示。插座实际安装图例如图7-16所示。

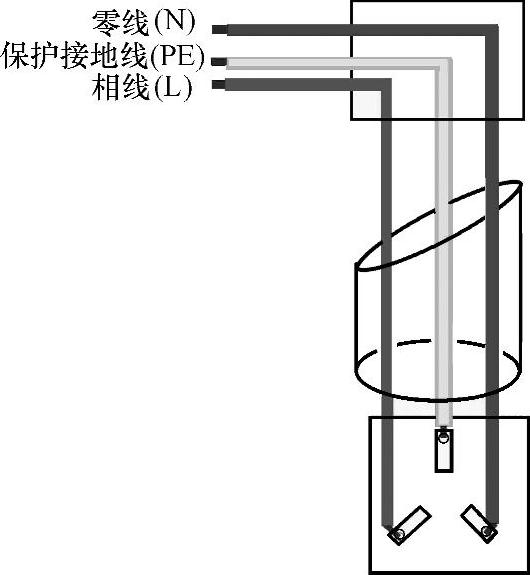

图7-13 插座经PVC管在接线盒接线的图例

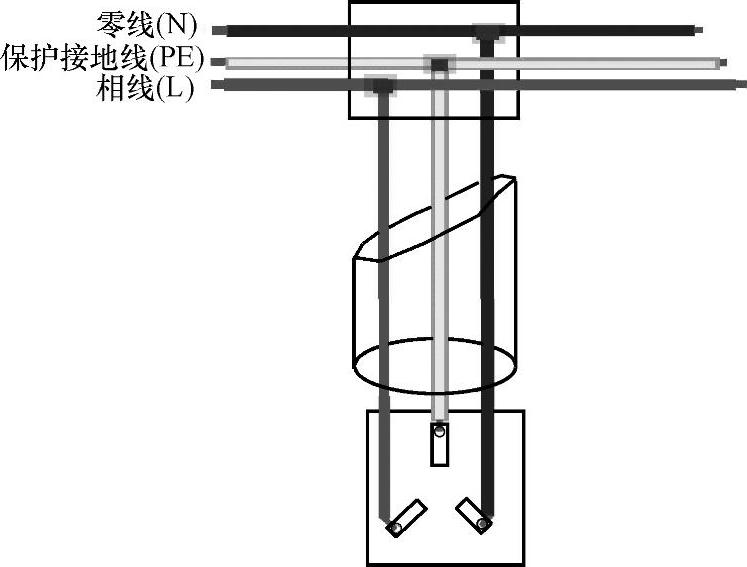

图7-14 插座经PVC管在接线盒接引线的图例

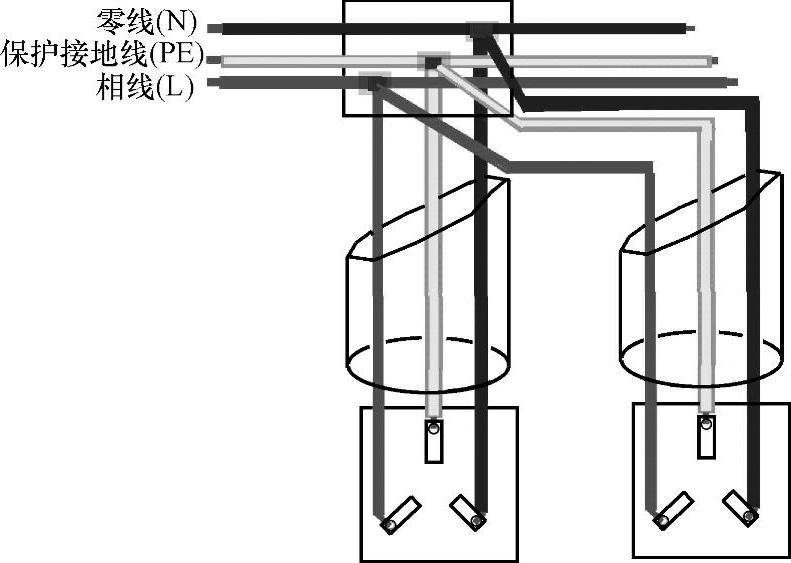

图7-15 多只插座分别经各自PVC管在接线盒接引线的图例

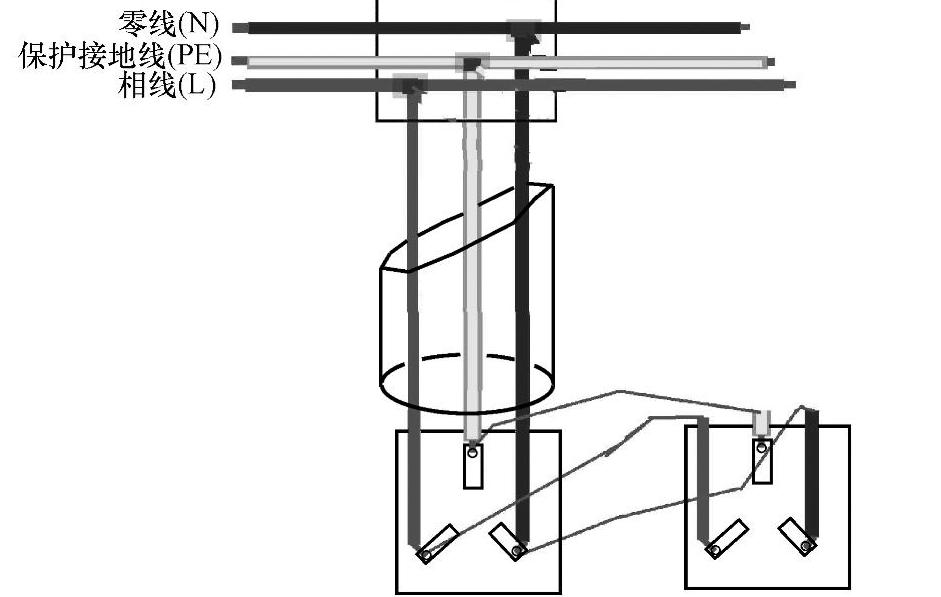

图7-16 插座间串接引线的图例
