7.21  开关连线的概述

开关连线的一些要点与主要步骤如下：

1）首先把底盒内甩出的导线留出一定维修长度，并且削出一定的线芯。然后把导线按顺时针方向盘绕在开关对应的接线柱上，再旋紧压头。

2）独芯导线，可以把线芯直接插入接线孔内，再用顶丝将其压紧。

3）连线的线芯不得外露。

开关接线是连接同一根线，也就是相当于把一根线截断，然后把开关接到截断的两端上。这就是开关的控制特点决定的。开关接线一般是接在相线上，如果接在零线也能够实现控制，只是不符合规范。有的操作安全性要求的开关，反而接在零线上比接在相线上安全一些。

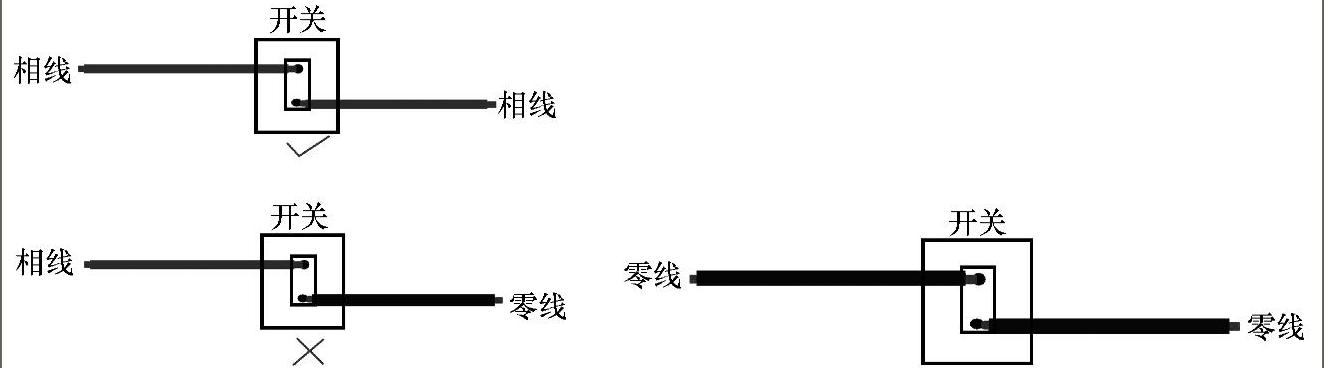

开关接线图例如图7-1所示。

图7-1 开关接线图例

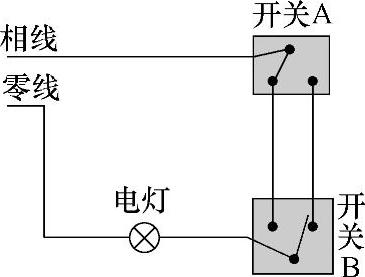

单控开关接线与双控开关接线是有差异的，双控开关接线图例如图7-2所示。

图7-2 双控开关电路
