6.16  断路器的选择

6.16 断路器的选择

现代家居用电一般分照明回路、电源插座回路、空调回路等分开布线，这样当其中一个回路出现故障时，其他回路仍可以正常供电。为保证用电安全，因此，每回路与总干线需要选择正确的、恰当的断路器。家居用电中除了配电箱里使用外，其他场所也可能应用。

断路器选择的一些方法与要点如下：

1）断路器的种类多，有单极、二极、三极、四极。家庭常用的是二极与单极断路器。

2）选择的断路器的额定工作电压需要大于或等于被保护线路的额定电压。

3）电压型漏电保护器基本上被淘汰。一般情况下，优先选择电流型漏电保护器。

4）一般家庭用断路器可选额定工作电流为16～32A。

5）家庭配电箱总开关一般选择双极32～63A的。

6）空调回路一般选择16～25A的小型断路器。

7）一般安装6500W热水器要选择C32A的小型断路器。

8）需要选择合格的漏电保护器。

9）在浴室、游泳池等场所漏电保护器的额定动作电流不宜超过10mA。在触电后可能导致二次事故的场合，需要选用额定动作电流为6mA的漏电保护器。

10）一般安装7500W、8500W热水器需要选择C40A的小型断路器。

11）一般家庭配电箱断路器选择原则：照明小、插座中、空调大的原则。

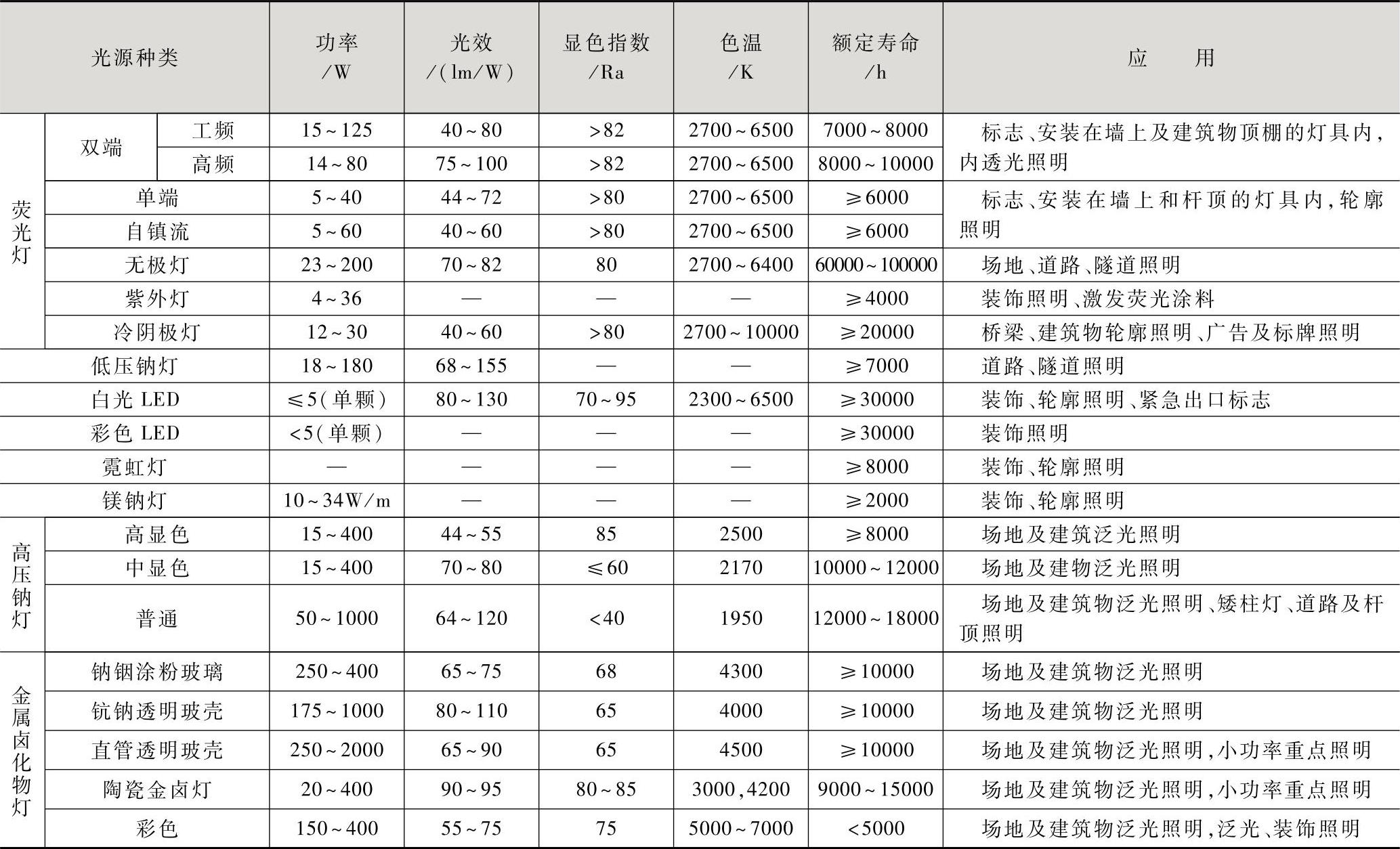

表6-12 光源分类与应用

12）断路器具体选择，需要根据实际要求与装修差异来定。

13）断路器的额定电流需要大于或等于被保护线路的计算负载电流。

14）断路器的额定通断能力需要大于或等于被保护线路中可能出现的最大短路电流，一般按有效值计算。

15）照明回路一般选择10～16A的小型断路器。

16）插座回路一般选择16～20A的小型断路器。
