6.53 白炽灯的安装

白炽灯与荧光灯是最常用的灯，白炽灯可以使用在各种场所。白炽灯常用灯座如图6-4所示。

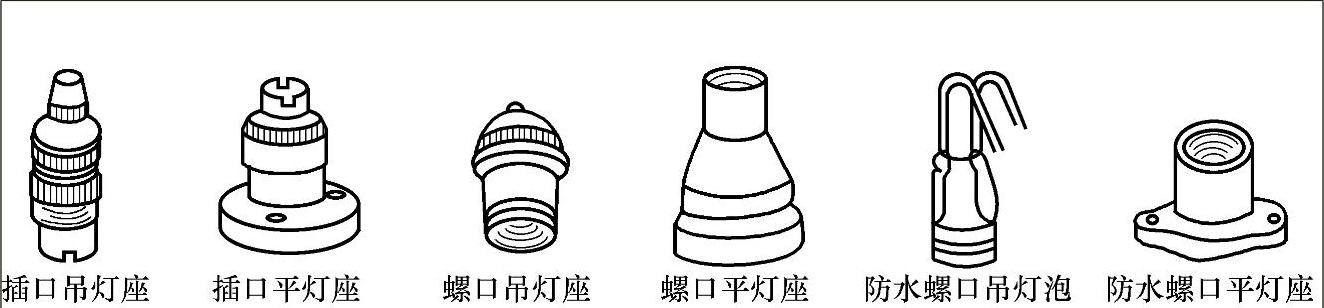

图6-4 常用灯座

家装白炽灯常见的照明线路基本特点如下：

1）白炽灯电路一般由导线、墙壁开关、灯座等组成，以前，线路上还采用了熔断器，如图6-5所示。

2）相线先接开关，然后才接到白炽灯座（头）。零线直接接入灯座。当开关合上时，白炽灯泡得电发光。

3）该线路适用照度要求较低，开关次数频繁的室内、外场所。

4）螺口灯座接线的规定：相线先接开关，然后接到螺口灯座中心弹簧片的接线桩上。零线直接接到螺口灯座螺纹的接线桩上。

5）白炽灯照明线路中开关的安装高度如下：

拉线开关的安装高度：2～3m

墙壁开关的安装高度：1.3～1.5m

照明分路总开关的安装高度：1.8～2m。白炽灯插座电路安装电气平面图的图解识读如图6-5所示。

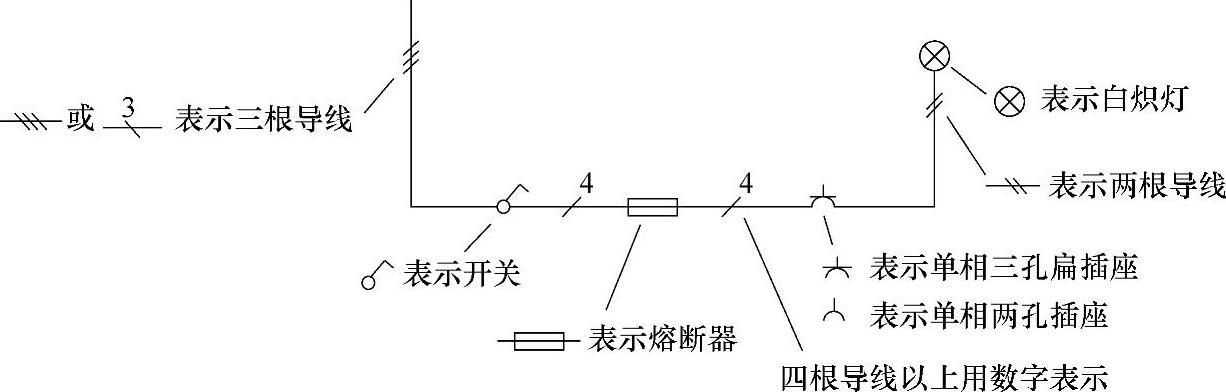

图6-5 白炽灯插座电路安装电气平面图的图解识读

白炽灯照明线路的一些安装要求如下：

1）选择适宜的木螺钉固定。

2）安装白炽灯接线要注意：白炽灯取电源时，需要在分路总开关后的支线上取电源，如果在电器后取电源，则会受到该线路的电器控制。

3）安装时，要做到整齐美观、不能够有松动现象。

4）线头接到安装盒接线桩时，线芯露出端子不能超过2mm。
