4.71 自动喷水灭火系统管道有关参数
自动喷水灭火系统管道的中心线与梁、柱、楼板的最小距离见表4-49。
表4-49 管道的中心线与梁、柱、楼板的最小距离
自动喷水灭火系统管道支架或吊架之间的距离见表4-50。
表4-50 管道支架或吊架间的距离

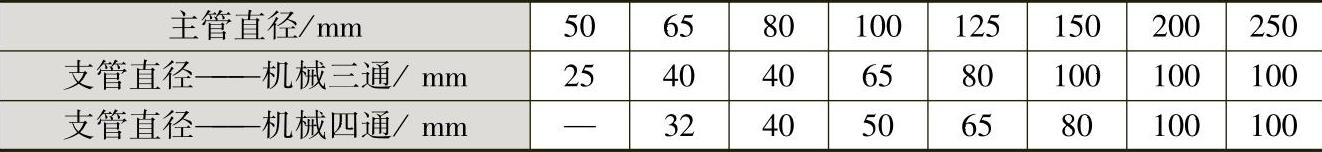

自动喷水灭火系统机械三通、机械四通连接时，支管的口径需要满足表4-51的规定。
表4-51 采用支管接头（机械三通、机械四通）时支管的最大允许管径

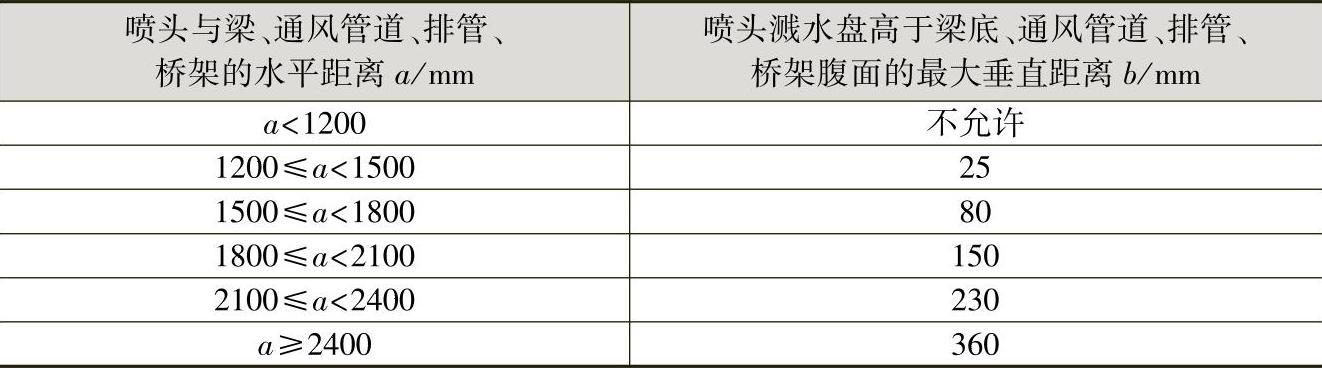

自动喷水灭火系统喷头溅水盘高于梁底、通风管道腹面的最大垂直距离（边墙型喷头，与障碍物垂直）见表4-52。
表4-52 自动喷水灭火系统喷头溅水盘高于梁底、通风管道腹面的 最大垂直距离（边墙型喷头，与障碍物垂直）

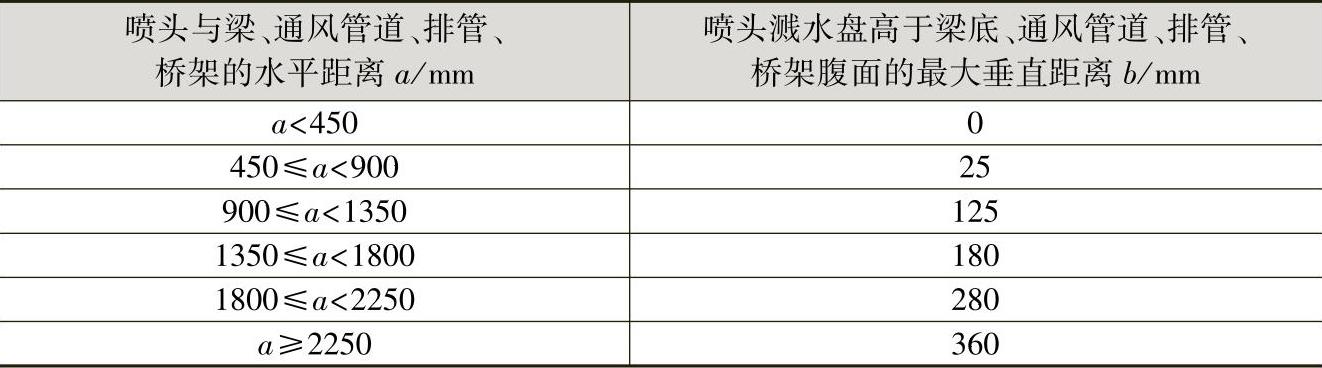

自动喷水灭火系统喷头溅水盘高于梁底、通风管道腹面的最大垂直距离（扩大覆盖面直立与下垂喷头）见表4-53。
表4-53 自动喷水灭火系统喷头溅水盘高于梁底、通风管道 腹面的最大垂直距离（扩大覆盖面直立与下垂喷头）
自动喷水灭火系统喷头溅水盘高于梁底、通风管道腹面的最大垂直距离（边墙型喷头，与障碍物平行）见表4-54。
表4-54 自动喷水灭火系统喷头溅水盘高于梁底、通风管道腹面的最大垂直距离（边墙型喷头，与障碍物平行）

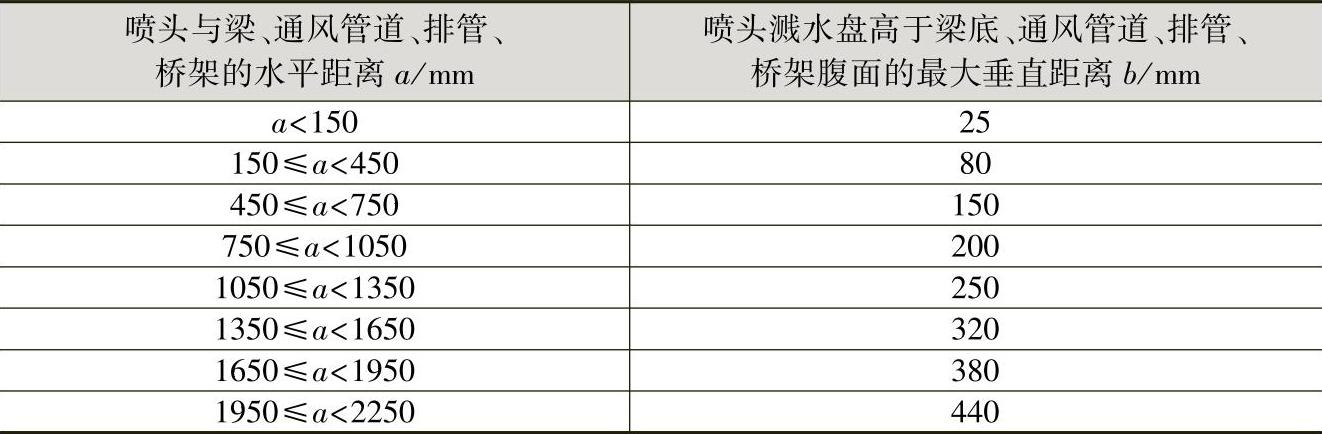

自动喷水灭火系统喷头溅水盘高于梁底、通风管道腹面的最大垂直距离见表4-55。
表4-55 喷头溅水盘高于梁底、通风管道腹面的最大垂直距离（直立与下垂喷头）
