住宅区光纤到户接入系统的设计

4　住宅区光纤到户接入系统的设计

4.0.1　住宅区光纤到户接入应以中心机房或光缆交接箱为中心划分配线区。

4.0.2　住宅区内通信光缆按照敷设段落的不同，分为住宅区光缆和入户光缆两部分。住宅区光缆各段芯数应根据分光方式、住宅建筑类型及分光点所辖用户数计算。

4.0.3　楼层配线箱单方向所辖楼层不宜超过4层，所辖用户数宜按以下标准设置：

1　多层建筑不超过12户。

2　中高层建筑为8户～16户。

3　高层建筑为16户～32户。

4.0.4　入户光缆的段落划分应符合表4.0.4的规定。

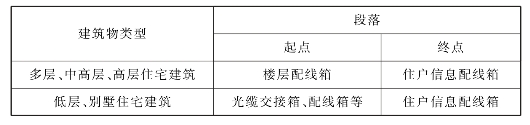

表4.0.4　入户光缆段落划分

4.0.5　光缆接头盒应采用密封防水结构，其相关要求应符合《光缆接头盒》YD/T814的规定。

4.0.6　户内5e类及以上非屏蔽对绞电缆的特性阻抗应为100Ω，宜采用芯线线径0.5mm～0.65mm。室内电话线芯线线径应采用0.5mm或0.6mm，不应采用多股线。

4.0.7　数据终端接口应采用RJ45模块，语音终端接口宜采用RJ11模块。

4.0.8　5e类及以上非屏蔽对绞电缆的传输距离限值、各段线缆长度限值和各项指标等均应符合《综合布线系统工程设计规范》GB 50311等相关规定。如采用屏蔽对绞电缆，需要专门屏蔽的连接硬件，屏蔽要求应符合《大楼通信综合布线系统》YD/T 926中的相关规定。
