18.2　非屏蔽对绞电缆敷设

18.2　非屏蔽对绞电缆敷设

18.2.1　敷设线槽内的非屏蔽对绞电缆应平直不交叉，每隔1.5m进行绑扎固定。

18.2.2　非屏蔽对绞电缆的终端连接模块应按T568A（图18.2.2-1）或T568B（图18.2.2-2）方式端接，在同一住户内两种连接方式不应混合使用，但设计规定的除外。

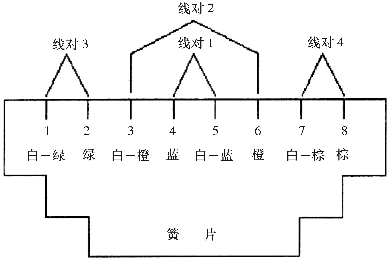

图18.2.2-1　T568A连接方式

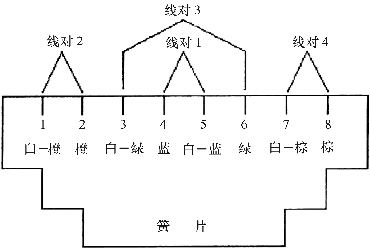

图18.2.2-2　T568B连接方式

18.2.3　非屏蔽对绞电缆与RJ45模块连接前芯线余留长度应符合图18.2.3的要求。端接时导线不应交叉，电缆导线在尾部套管留长应为14mm±1mm；若用交叉式端接时，与簧片端接的导线跨越其他导线的地方离护套不应超过4mm。

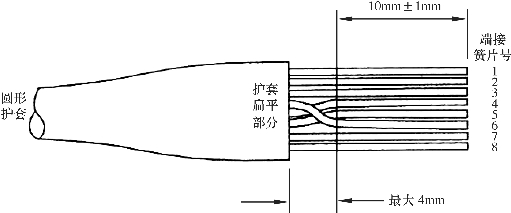

图18.2.3　终端连接示意图

18.2.4　在非屏蔽对绞电缆的端接处应做明晰、准确、永久的标识。

18.2.5　非屏蔽对绞电缆施工完毕，需进行测试，确保质量合格。
