D.0.1　测试前应对所有光纤连接器进行清理。

D.0.2　利用光时域反射仪（OTDR）对光缆段落进行反射测量，以确定段长、衰减及故障点位置。测试应针对该段光缆的光纤进行逐芯测试。连接图见图D.0.2。

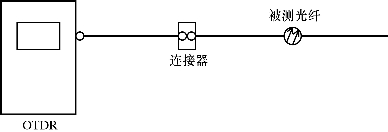

图D.0.2　利用光时域反射仪（OTDR）进行光缆分段测试连接图

D.0.3　利用光功率计对光缆段落进行光功率损耗测量，以确定光纤衰减。测试应针对该段光缆的光纤进行逐芯测试。

D.0.4　利用光功率计对光缆段落进行测试前，应使用与被测光纤同型号的光跳纤连接光源和光功率计进行“归零”操作，或将所测的光功率值设置为基准（参考）值。连接图见图D.0.4。

图D.0.4　“归零”操作或测定光功率计基准值连接图

D.0.5　利用进行过“归零”操作或记录了基准值的光功率计和光源对光缆段落进行测试。连接图见图D.0.5。

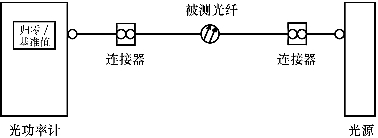

图D.0.5　利用光功率计进行光缆分段测试连接图

D.0.6　利用可见红光发生器（俗称红光源）对入户光缆进行对纤测试，以确定光通道畅通。测试应针对入户光缆的光纤进行逐芯测试。连接图见图D.0.6。

图D.0.6　利用红光发生器进行入户光缆测试连接图
