9.2　高层、中高层住宅建筑内通信管网

9.2　高层、中高层住宅建筑内通信管网

9.2.1　高层、中高层住宅建筑内通信管网应采用竖井上升形式。

9.2.2　竖井的内净宽度不应小于900mm，内净深度不宜小于400mm。竖井操作门的宽度不应小于800mm，高度宜为2 000mm。操作门应向公共部位开启。

9.2.3　竖井内应设桥架，竖井内垂直段应采用梯级式、托盘式或加有横档槽式桥架，管线穿越楼板可开设楼板预留孔。高层、中高层住宅建筑竖井内的桥架、楼板预留孔的最小尺寸宜按表9.2.3-1及表9.2.3-2的规定确定。

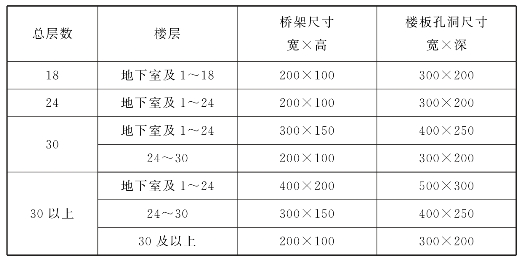

表9.2.3-1　高层住宅竖井内桥架、楼板孔洞尺寸（mm）

注：电信间至竖井之间的桥架尺寸不应小于竖向桥架的最大尺寸。

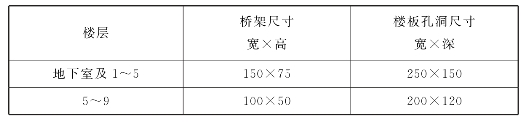

表9.2.3-2　中高层住宅竖井内桥架、楼板孔洞尺寸（mm）

注：电信间至竖井之间的桥架尺寸不应小于竖向桥架的最大尺寸。

9.2.4　高层住宅挂壁式配线箱高、宽、深的尺寸不应小于600mm×450mm×150mm。

9.2.5　中高层住宅建筑挂壁式配线箱高、宽、深的尺寸不应小于500mm×380mm×150mm。
